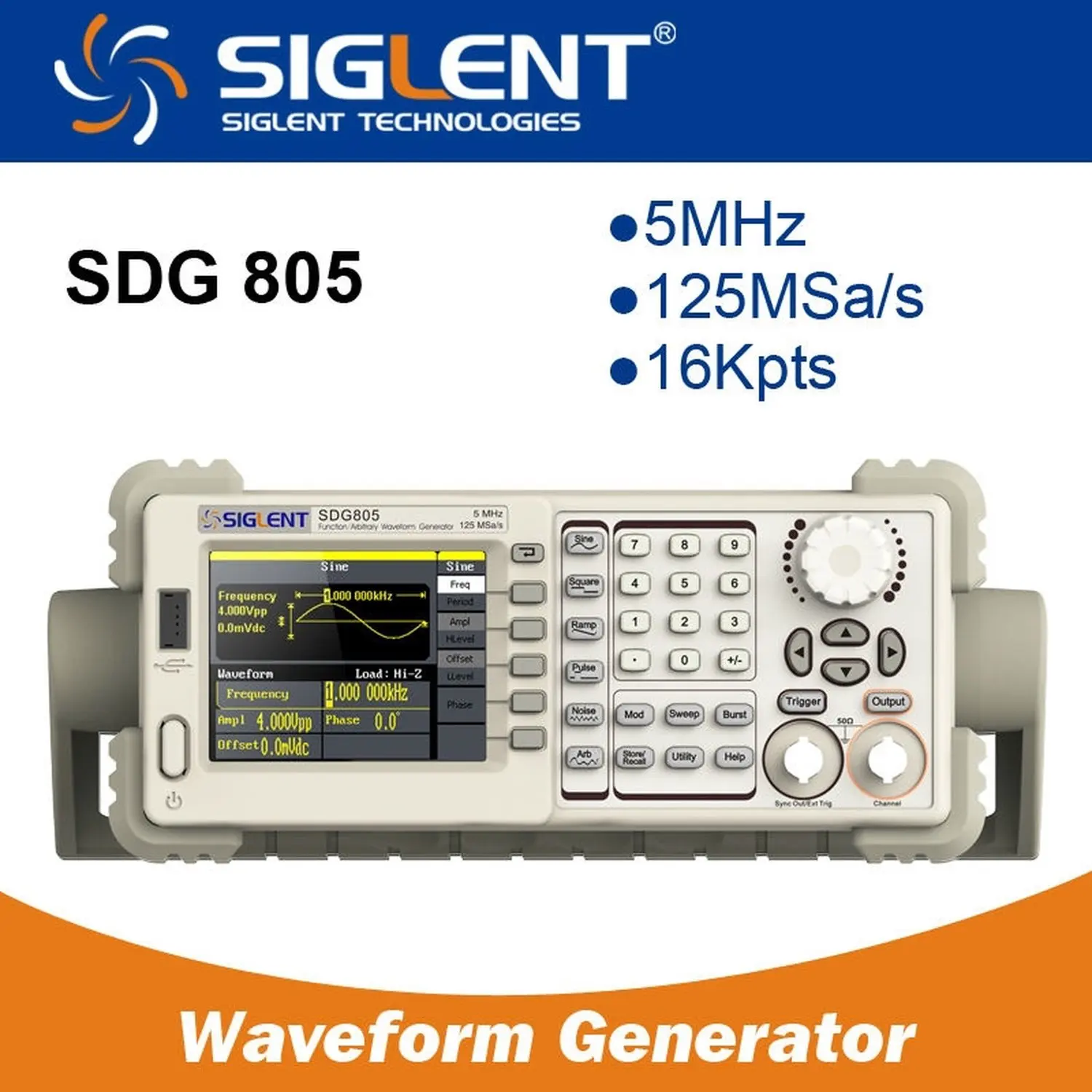

Функциональный генератор произвольного Siglent SDG805 5 МГц | Инструменты

Обзор: Функция серий SDG805/генератор произвольной формы оснащен максимальной выходной частотой 5 МГц и частотой дискретизации 125 MSa/s. С новой инновационной технологией EasyPulse SDG805 может генерировать Пульс низкого дрожания, быстрый подъем/падение края независимо от частотного эффекта, в то время как рабочий цикл, край и ширина импульса могут быть широко и точно отрегулированы. SDG805 обладает высокой производительностью для аналогичного DDS генератора сигналов. Основные характеристики: ● Передовая технология DDS, частота дискретизации 125 MSA/s, 14-битное вертикальное разрешение ● Одноканальный выход, 5 видов стандартных сигналов, встроенный 46 видов произвольных сигналов (включая DC) ● Функции полной модуляции: AM, DSB-AM,FM, PM, FSK, ASK, PWM, линейная/логарифмическая развертка и всплеск ● Инновационная технология EasyPulse, может выводить Пульс низкого дрожания, быстрый подъем/падение края ● Стандартные интерфейсы: usb-устройство, usb-хост, поддержка хранения u-диска и обновление программного обеспечения ● Обеспечивает 10 нелетучих пространств для хранения произвольных сигналов пользователя ● Может быть легко подключен к SIGLENT цифровому осциллографу ● Настраивается с помощью мощного программного обеспечения для редактирования произвольной формы EasyWave Спецификация: Модель: SDG805 Максимальная Выходная частота: 5 МГц Выходные каналы: 1 Частота дискретизации: 125 MSa/s Длина волны: 16 точек Разрешение частоты: 1 HZ Гц Вертикальное разрешение: 14 бит Форма волны: синус, квадрат, рампа, пресс, гауссийский белый шум, произвольная форма волны, 46 типов встроенных произвольных сигналов Синусоидальная волна: 1μгц ~ 5 МГц Квадратная волна: 1μгц ~ 5 МГц Пульс: 500 МГц ~ 5 МГц Пандус/триангулятор: 1μгц ~ 300 кГц Gaussian белый шум: >5MHzbandwidth(-3 дБ) Произвольная форма сигнала: 1μгц ~ 5 МГц Функция модуляции: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst Стандартная конфигурация: usb-хост и usb-устройство Амплитуда (высокая устойчивость) 4mVpp ~ 20Vpp(HighZ), 2 mvpp ~ 10Vpp(50ohm)
