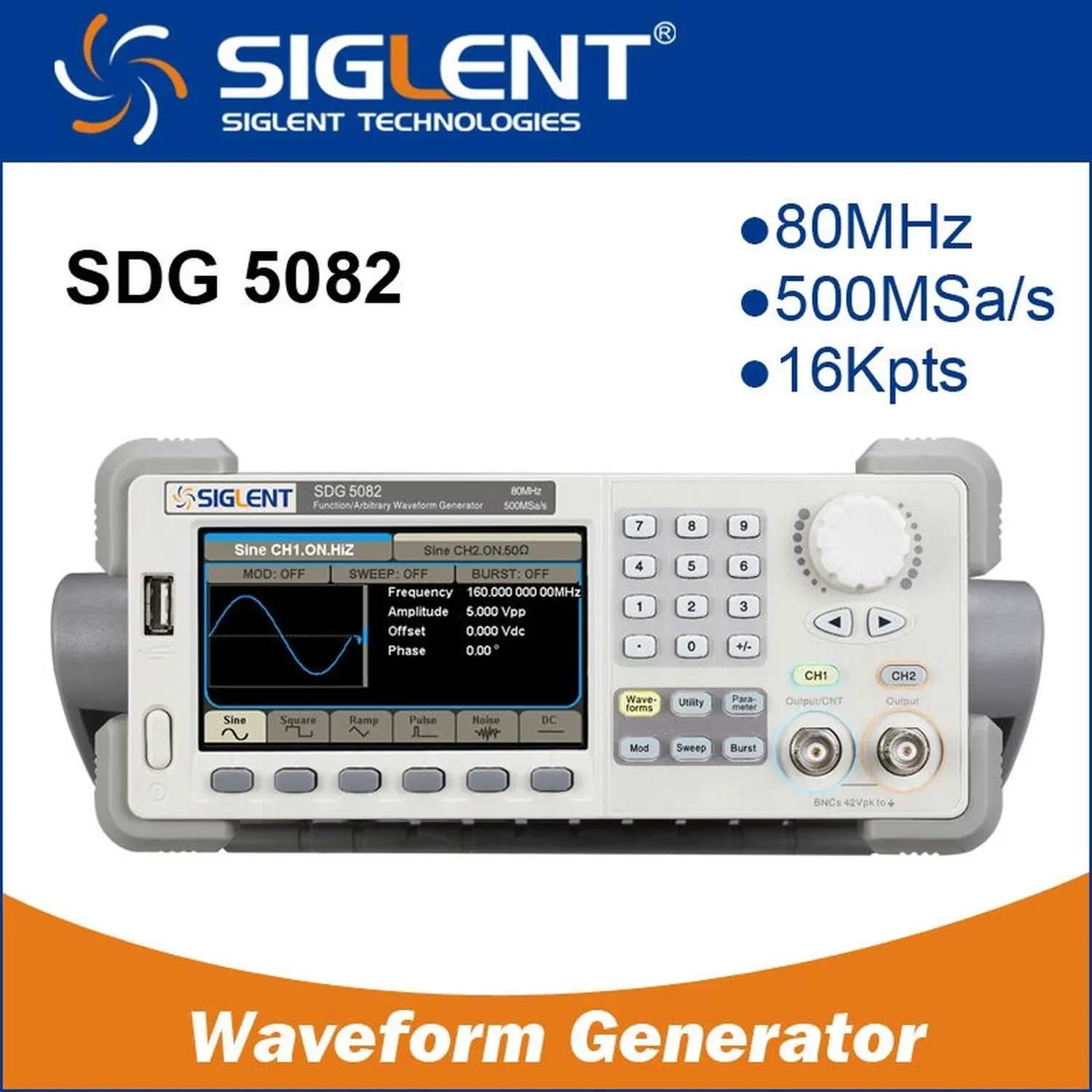

Функциональный генератор произвольный Siglent SDG5082 80 МГц цвет|Осциллографы| |

Особенности и преимущества: Применение технологии DDS, двухканальный выход, регулируемая фаза Выходная частота до 160 МГц, частота дискретизации 500 MSA/s, разрешение 14 бит, длина волны 512 КПТ Высокая стабильность частоты 2ppm, -116dBc/Hz низкий Фазовый шум Множество функций модуляции, выходная частота, выходная мощность Встроенный высокоточный счетчик частоты, частота до 200 МГц Стандартные интерфейсы: USB устройство, USB хост Плавная работа с SIGLENT цифровым осциллографом и поддержка удаленного командного пункта Характеристики: Частота: Модель SDG5082 Синус формы волны, квадрат, пандус, треугольник, пульс, шум, Arb Синус 1μгц ~ 160 МГц Квадрат 1μгц ~ 30 МГц Нажмите 1μгц ~ 20 МГц Рампа/триангулятор 1μгц ~ 20 МГц Gaussianwhite шум 100 МГц (-3 дБ) Произвольный 1μгц ~ 20 МГц Разрешение 1μгц Температурный коэффициент 1 год, 0 °C ~ 55 °C,± 2ppm Чистота синусоидального спектра Гармонический DC-1MHz <-54dBc Искажение 1 МГц ~ 10 МГц <-46dBc 10 МГц ~ 100 МГц <-36dBc 100 МГц ~ 160 МГц <-30dBc Прямое гармоническое искажение формы волны DC ~ 20 кГц, 1Vpp<0.2% Ложный сигнал (без гармоник) DC ~ 1 МГц <-70dBc 1 МГц ~ 10 МГц <-70dBc + 6 дБ/фаза спектра Фазовый шум 100 кГц смещение,-116dBc/Гц (типичное значение) Квадрат: Время подъема/падения (10% ~ 90%) <8ns Overshoot <3% (Типичный, 1 кГц, 1Vpp) Рабочий цикл 1μгц ~ 10 МГц 20% ~ 80% 10 МГц ~ 40 МГц 40% ~ 60% 40 МГц ~ 50 МГц 50,00% Асимметричный (50% рабочий цикл) 1% периода + 5ns (Типичный, 1 кГц, 1Vpp) Дрожание (цикл-цикл) 100ps (Типичный, rms) Спецификация пандуса/треугольника Линейность <0.1% от пикового значения (Типичный, 1 кГц, 1Vpp,100% симметричный) Симметрия 0% ~ 100% Спецификация пресса Период 1000000s, Макс. 25 NS, мин. Ширина импульса ≥ 12 нс Рабочий 0.0001% ~ 99.9999% Время подъема/падения (10% ~ 90%) 6ns ~ 6s, разрешение 100ps Overshoot <3% Дрожание (Цикл-цикл) <100ps (Типичный, rms) Произвольная Спецификация Выход CH1 CH2 Длина волны 16k точек 512k точек 14 бит 14 бит с вертикальным разрешением Частота образцов 500MSa/S 500MSa/s Мин. Время подъема/падения 10ns (Типичный) 10ns (Типичный) Джиттер (цикл-цикл) 2ns (макс) 2ns (макс) Выход: Выход CH1 CH2 Амплитуда 1 mVpp ~ 10 Vpp(≤ 40 МГц) 1 mVpp ~ 10 Vpp(≤ 40 МГц) (В 50Ω) 1 mVpp ~ 5 Vpp(40 МГц ~ 100 МГц) 1 mVpp ~ 5 Vpp(40 МГц ~ 100 МГц) 1 mVpp ~ 2,5 Vpp(100 МГц ~ 130 МГц) 1 mVpp ~ 2,5 Vpp(100 МГц ~ 130 МГц) 1 mVpp ~ 1,5 Vpp(130 МГц ~ 160 МГц) 1 mVpp ~ 1,5 Vpp(130 МГц ~ 160 МГц) Вертикальная точность ±(1% + 1mVpp установочного значения ±(1% + 1mVpp установочного значения) (Синус 100 кГц) Амплитудная равнина ≤ 10 МГц ± 0.1дб ≤ 10 МГц ± 0.1дб (Синус от Coompare до 100 кГц, 1Vpp) ≤ 60 МГц ± 0.2дб ≤ 60 МГц ± 0.2дб ≤ 100 МГц ± 0,4 дБ ≤ 100 МГц ± 0,4 дБ ≤ 160 МГц ± 0,8дб ≤ 160 МГц ± 0,8дб Перекрестный разговор <-80 дБ Задержка канала <1ns Смещение постоянного тока: Выход CH1 CH2 Диапазон (DC) ± 5В (50Ω) ± 5В (50Ω) ± 10 В (высокое сопротивление) ± 10 в (высокое сопротивление) Точность смещения ±(l fit значение смещения l * 1% + 1МВ) ±(l fit значение смещения l * 1% + 1МВ) Сигнал на выходе Сопротивление 50Ω (Типичный) Защита от короткого замыкания Оболочка защитного соединителя для выхода канала (ов), синхронизации и модуляции входного сигнала BNC, изолированного от шасси соединителя BNC. Максимально допустимое напряжение на изолированных корпусах соединителей составляет ± 42Vpk. Модуляция AM, DSB-AM,FM,PM,FSK,ASK,PWM,Sweep,Burst Триггер вход Разъем задней панели BNC,chas is-refered Совместимый Уровень входного сигнала TTL Выход триггера Разъем задней панели BNC шасси Уровень напряжения TTL совместим Максимальная частота 1 МГц Выход синхронизации Разъем задней панели BNC, изолированный от шасси Уровень напряжения TTL совместим Максимальная частота 2 МГц Счетчик частоты Частота измерения, период, положительная/отрицательная ширина импульса, рабочий цикл Частотный диапазон Одноканальный: 100 МГц ~ 200 МГц Разрешение частоты 6 бит/с ОБЩАЯ СПЕЦИФИКАЦИЯ Тип дисплея 4,3 inchTFT-LCD Размер 261 мм (Ш) * 105 мм (В) * 344 мм (D) Вес 2,8 кг
