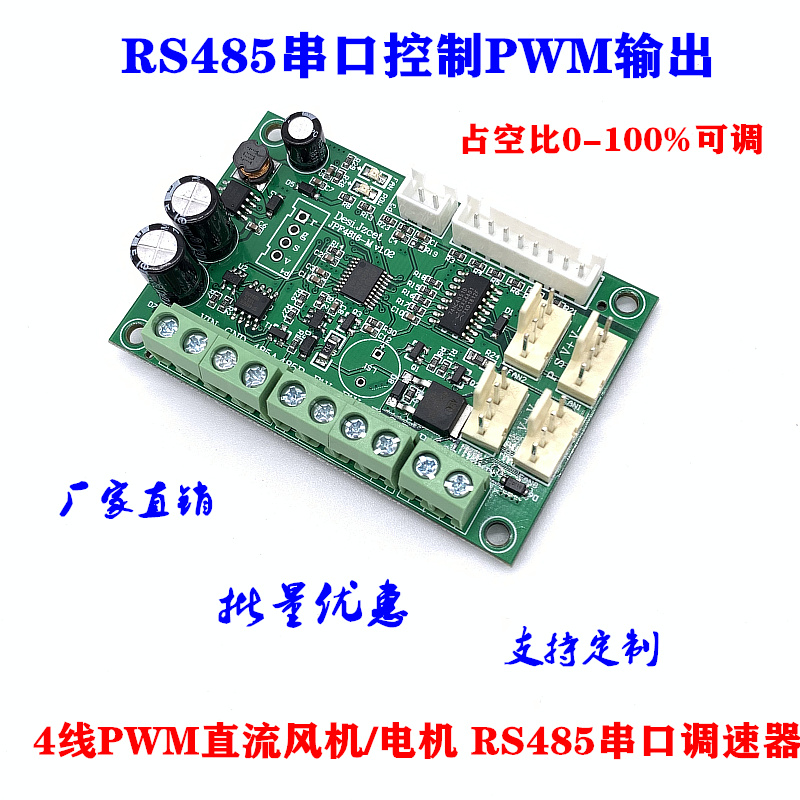

Регулятор скорости двигателя вентилятора RS485 в PWM протокол Modbus последовательный

Регулятор скорости двигателя вентилятора RS485 в PWM протокол Modbus последовательный

4-проводная DC вентилятор/двигатель постоянного тока регулятор

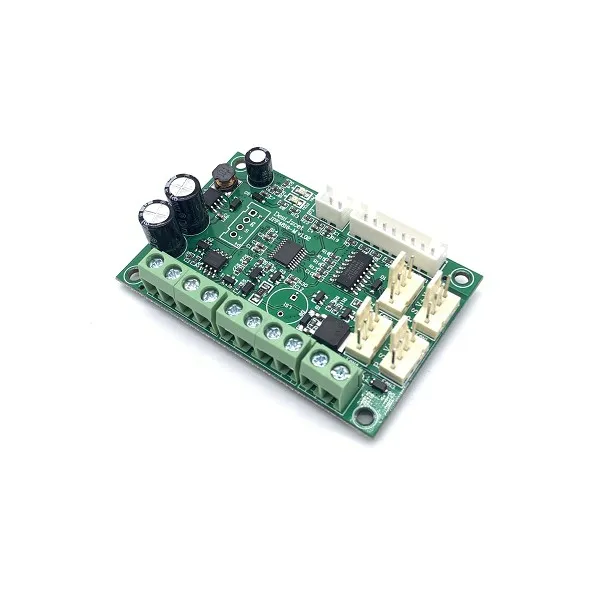

Модель продукта: JUF4816 V1.02

Этот контроллер скорости использует однокристальный микрокомпьютер ARM core в качестве главного чипа управления и контролирует выход PWM, получая последовательные команды RS485. Последовательные команды следуют протоколу modbus-rtu. Скорость передачи данных контроллера скорости фиксируется на 9600bps, а частота PWM фиксируется на 25 кГц, выходной цикл PWM регулируется от 0-100%. С помощью этого регулятор с PLC, промышленный компьютер или хост-компьютер с четырехъядерным процессором RS485 последовательный порт может осуществить контроль скорости 4-провод PWM DC вентилятор/двигатель постоянного тока, И он также может быть реализован в других расширенных приложениях на основе последовательного порта управления PWM выход.

Особенности продукта/технические параметры

1. Решение промышленного класса с использованием одночипового микрокомпьютера серии STM8 в качестве основного чипа управления, стабильная производительность

2. Широкий диапазон напряжения дизайн, поддержка 12V/24V/48V PWM fan/Мотор прямого доступа, максимальный ток 6A

3. Светодиодный индикатор может непосредственно указывать рабочий статус управляющего

4. Конструкция защиты от обратного подключения источника питания, источник питания не будет сжигать плату, если она подключена обратно

5. Серия телевизоров RS485 с защитой от перенапряжения

6. PWM Выходная частота 25 кГц, амплитуда 5 В

7. Стандартный протокол modbus-rtu, поддержка последовательного порта для установки адреса modbus и контроля рабочего цикла PWM

8. Поддержка последовательного порта для запроса статуса вентилятора/двигателя

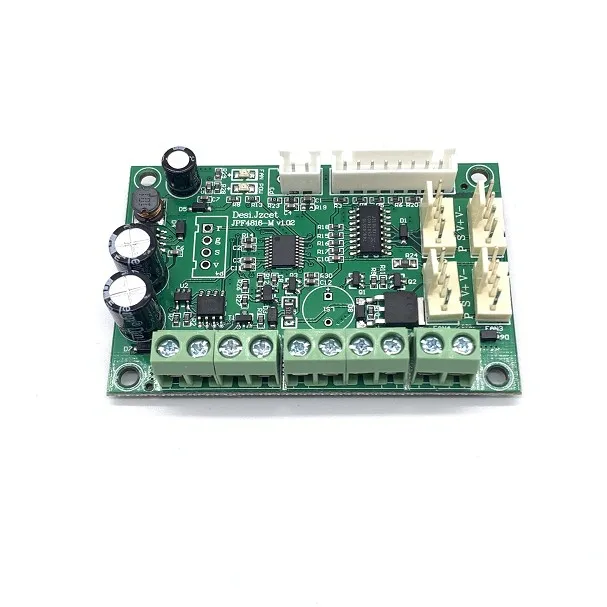

Описание порта проводки

№ 1, № 2: входной порт питания платы контроля скорости, максимальная поддержка доступа DC60V

№ 3: Интерфейс D +/A последовательного порта RS485, № 4: Интерфейс D-/B последовательного порта RS485

№ 5: интерфейс питания вентилятора, № 6: мощность вентилятора + интерфейс, напряжение этого интерфейса равно напряжению № 1 и № 2

№ 7: порт обнаружения сигнала скорости вентилятора, подключенный к линии сигнала скорости вентилятора, № 8: выходной порт сигнала PWM

Номер 9 ~ 12: 4 Стандартный 2510-4P интерфейс вентилятора, эта линейная серия такая же, как 2510-4P интерфейс вентилятора материнской платы компьютера

* 4 штырьковые заголовки порта 5678 и порта 9 проходят прямой

Номер 13: PWM сигнальная Выходная индикация, выключение означает, что PWM выход 0, № 14: индикатор питания Светильник

* Другие немаркированные порты являются резервными портами, которые не имеют практичной функции и не должны быть подключены.

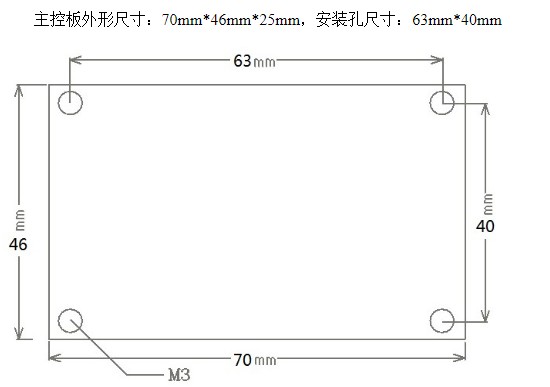

Размер установки

Размер основной платы управления: 70x46x25 мм, Размер монтажного отверстия: 63x40 мм

Описание протокола последовательного порта

Плата контроля скорости принимает стандартный протокол modbus-RTU, поддерживает modbus rtu 03, 06 функциональные коды,

Скорость передачи данных последовательного порта фиксируется на 9600bps, 8N1

* Спецификация протокола связи modbus-rtu можно найти на Baidu

Код функции 06 может контролировать Выходной рабочий цикл PWM и устанавливать адрес modbus Управляющего (заводской по умолчанию 01)

Код функции 03 может запросить текущее состояние вентилятора

Пример применения 1: Управляйте циклом выходной мощности No. 01 governor до 50% (если регулятор подключен к вентилятору, то есть Управляйте скоростью вентилятора до 50%)

PLC/промышленный компьютер отправляет инструкции (шестигранные) управляющему: 010600030032F81F

Ответ регулятора скорости: после того, как регулятор скорости получит команду, он вернет часть данных, которая такая же, как полученная команда, 010600030032F81F

Индикация команды: 01-это адрес modbus платы контроля скорости, 06-код функции modbus (фиксированный), 0003-это зарегистрированный адрес (фиксированный), 0032-это значение, записанное в регистр 0003, и 0032 преобразуется в десятичное число, чтобы быть циклом действия, который будет контролироваться. Выше 0032 преобразуется в десятичную систему, чтобы быть 50, то есть 50%, и F81F является контрольным значением CRC16.

Пример применения 2: Задайте вопрос о состоянии вентилятора № 1

PLC/промышленный компьютер отправляет инструкции к управляющему (HEX): 010300010001D5CA

Инструкции: 01-это адрес modbus платы контроля скорости, 03-код функции modbus (фиксированный), 0001-это адрес запуска регистра (фиксированный), 0001-это количество регистров запросов (фиксированных), D5CA-это контрольное значение CRC16

Ответ управляющего: 010302FF00F9B4

Инструкции: 01-это адрес modbus платы контроля скорости, 03-код функции modbus (фиксированный), 02-это длина данных (фиксированный), FF00-это запрашиваемые данные (значение статуса вентилятора), F9B4-это контрольное значение CRC16

* Регулятор отвечает с 2 байтами данных FF00, последний байт 00 представляет фактический статус текущего подключенного вентилятора, преобразованного в binary 00000000, потому что управляющий может только определить статус 4 вентиляторов (9 ~ 12 есть только 4 порта вентилятора в общей сложности, Поэтому допустимы только 4 нижних бита, и самый низкий бит соответствует № 1 вентилятору. 0000 означает, что все 4 вентилятора остановлены.

* 0 означает, что вентилятор остановлен, 1 означает, что вентилятор вращается

* Результат использования команды 03 для запроса-это истинное рабочее состояние вентилятора, и эту функцию можно использовать для устранения повреждения вентилятора

Пример применения 3: измените адрес № 01 governor на 02

PLC/промышленный компьютер отправляет инструкции к управляющему (HEX): 010600020002E9CA

Индикация команды: формат команды такой же, как пример 1. Запись 0002 в 0002 регистр и преобразование его в десятичный, чтобы получить новый адрес 02.

Ответ управляющего: После получения инструкции, управляющий вернет часть данных с новым адресом: 020600020002A9F8

Руководство по электронному файлу: //pan.baidu.com/s/13nkzN7APHiPbcxSWftb9_Q
