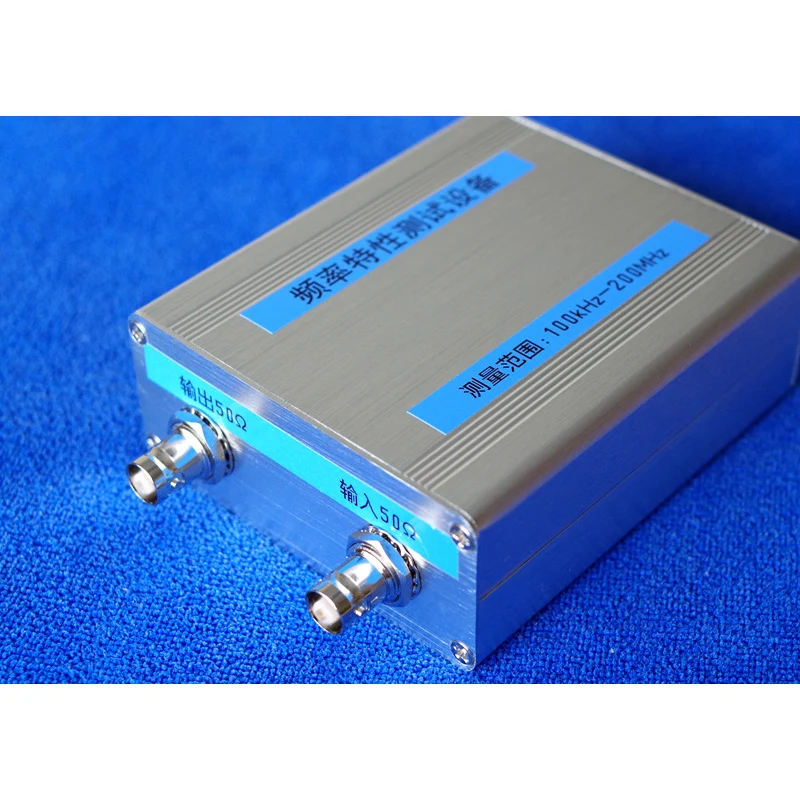

Производственная схема NWT-200 основана на цепи NWT-200 немецкой ветчины DL1ALT и была оптимизирована и улучшена соответственно. 1. Какое оборудование является NWT-200? NWT-200-это Высокоточный Частотный тестер высокого разрешения с функциями источника сигнала и РЧ-измерителя мощности. Популярное применение устройства заключается в тестировании амплитудных и частотных характеристик фильтров и радиочастотных усилительных цепей, и в то же время имеет сверхвысокое испытательное разрешение 1 Гц. В то же время, многие отечественные и зарубежные специалисты также используют оборудование серии NWT для тестирования коэффициента стоячих волн, индуктивности, емкости, мощности RF и функции в качестве источника сигнала. 2, NWT-200 схема (компьютерный usb-порт питания) NWT-200 использует ft232 + pic16f876a + ad9951 + Схема схемы ad8307. 3. NWT-200 технические параметры Рабочий ток всей машины: 170mA ~ 270mA (три набора реле в машине включены); Динамический диапазон: лучше 75 дБ; Нижний шум: -80 дБм (сопротивление 50 Ом); Диапазон частот измерения: 50 кГц ~ 200 МГц; Разрешение частоты измерения: 1 Гц. 4, NWT-200 приблизительный метод использования NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает на персональном компьютере соответствующее программное обеспечение NWT для измерения, которое является портативным и экономит пространство.

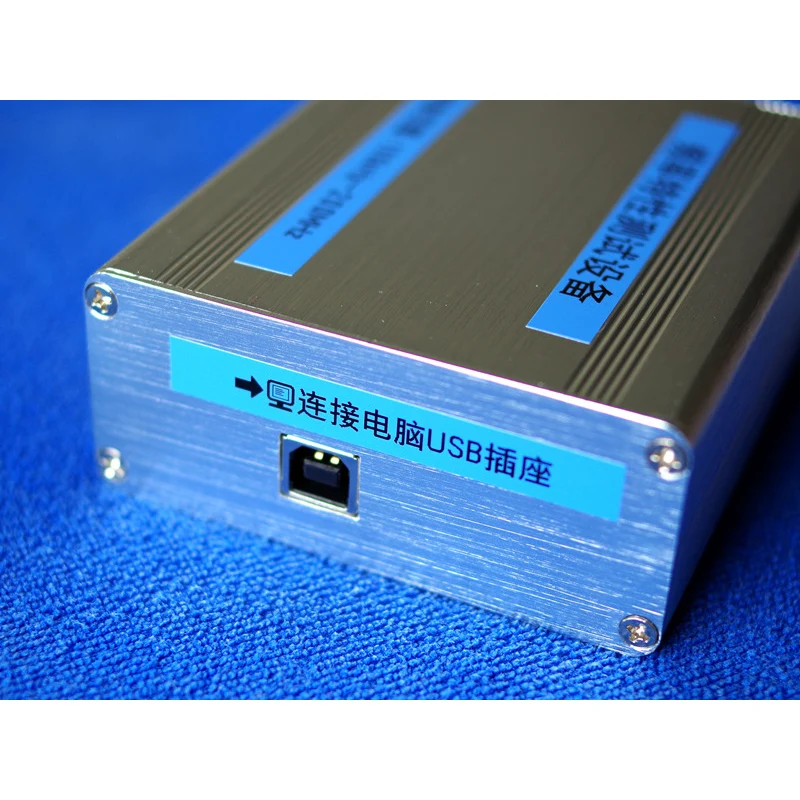

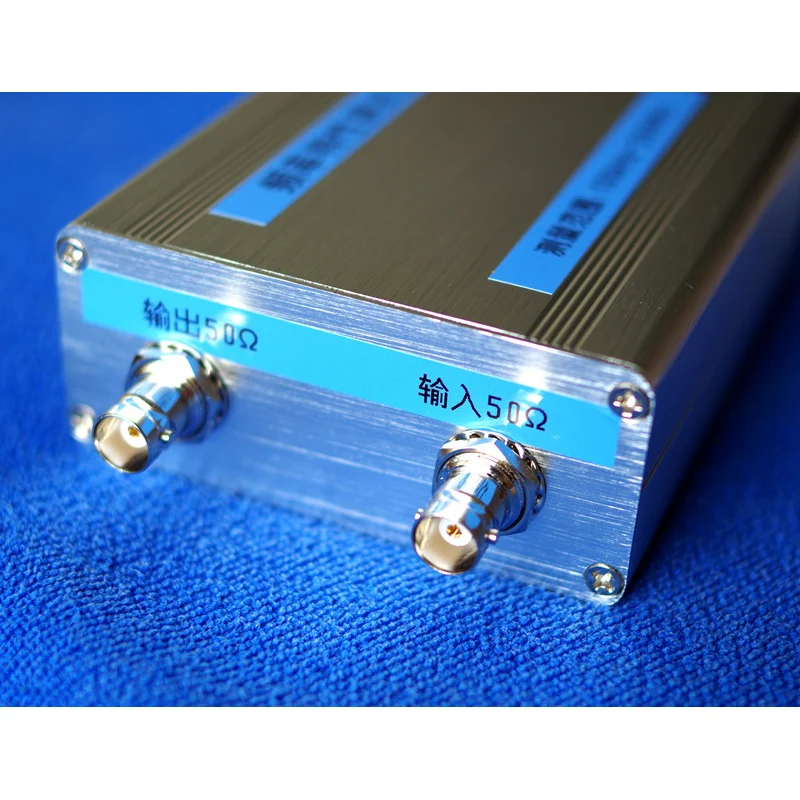

5. NWT-200 схема интерфейса

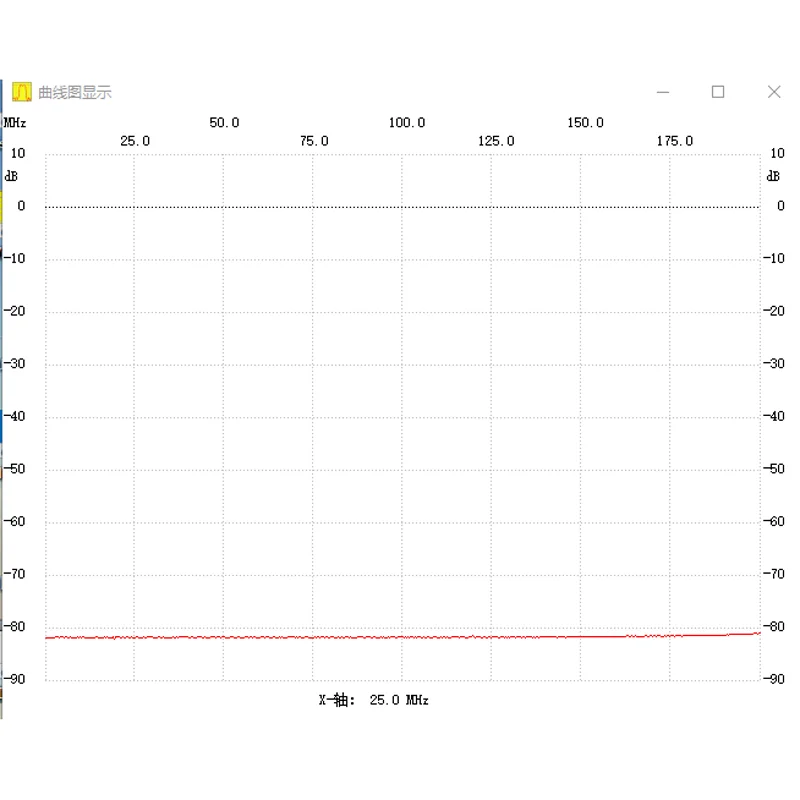

6. Требует ли NWT-200 дополнительного питания? NWT-200 не требует дополнительного питания, просто используйте шнур питания, который поставляется с usb-кабелем компьютера. 7, NWT-200 эффект защиты цепи После трех раз модификации в NWT-200 производственном процессе, максимальное Экранирование всей машины оптимизировано. На печатную плату не нужно добавлять дополнительные Защитные железные оболочки и другие материалы, а вся печатная плата помещается в алюминиевый корпус. Эффект экранирования также превосходен и не будет зависеть от алюминиевого корпуса. 8, NWT-200 внутренняя монтажная плата 9. Материалы, используемые в NWT-200 В NWT-200 используется Толстый алюминиевый корпус, полностью медное гнездо bnc и двухсторонняя печатная плата военного класса. 10, аксессуары, прикрепленные к NWT-200 Двойное магнитное кольцо usb line one, bnc turn sma plug two, двойная головка sma line two. 11, NWT-200 первая версия, тест-схема осциллографа выходной частоты (Новое соотношение фазового шума лучше) 12, NWT-200 пробный образец 455 кГц керамический фильтр Амплитудная кривая частоты 10,7 МГц керамический фильтр Амплитудная кривая частоты Кривая измерения вибрации 16,934 МГц

13, NWT-200 анализатор спектра выходной частоты

13, NWT-200 анализатор спектра выходной частоты
