Плата для разработки бесколлекторного двигателя постоянного тока BLDC

Плата для разработки бесколлекторного двигателя постоянного тока BLDC

Поддержка этого люксаLDC,PMSM, внутренний ротор, различные бесщеточные двигатели постоянного тока с внешним ротором

\
\

Параметры мощности приводного двигателя:

Номинальное входное напряжение:DC 24V;

Номинальная мощность:1000 Вт;

Входное напряжение:DC 45V;

Рабочий ток:10А, Мгновенная возможность превышения импульсного тока:33а(В зависимости от выбораMOSТрубка)

Выбор драйвера: IR2101S + IRF540N

Входное напряжение тока поддерживает постоянный ток15 в-400 В, Нужен контакт с клиентом.

Функция платы привода:

Поддержка входа датчика Холла, поддержка входа абанкодера, поддержка бессмысленного запуска (приобретение нулевой точки пересечения обратной ЭДС)

Поддержка защиты от перенапряжения, пониженного напряжения, защиты от перегрузки по току, защиты от перегрева

Поддержка фокалгоритма, три сопротивления выборки, одиночное сопротивление выборки

Поддержка обнаружения напряжения шины, обнаружения тока шины, обнаружения перегрузки по току шины (обрыва) в соответствии с промышленными приложениями.

Конструкция выборки сильноточной платы драйвера, конструкция паяльного слоя олова в силовой части

Плата разработки двигателя поддерживает регулировку линии, удобная разработка привода двигателя

Алгоритмы ускорения и замедления лестницы для контроля движения, спорт более плавный и не дает ударов

Предоставьте протокол последовательного порта, чтобы отправить инструкции по местоположению для контроля положения двигателя на месте, вы также можете просмотреть текущее местоположение.

Заявление: этот набор данных и процедур относится к совместной разведке управления., никто или какая-либо единица не могут продавать без разрешения., после того, как они будут найдены, они будут наказаны по закону., прекращение технических услуг.

Многие клиенты покупали платы., но многие люди задают мне эти вопросы., Позвольте подвести итог., обеспечивают удобство для разработки бесщеточного привода двигателя

1.Где инженерные документы?

2.Как открыть инженерные документы

3.Мотор не был куплен мной. Как повернуть ваши моторы

4.Как загрузить программы на вашу плату

5.Как сделать работу двигателя более плавной

6.Как настроить кольцо скорости и кольцо моментаПИД

7.Я начал с включения двигателей Холла как повернуть двигатели кодировщика или двигатели без индукции

8.Как настроить параметры запуска, вращающийся Бессенсорный бесщеточный двигатель (почти многие клиенты задают этот вопрос., специальное резюме)

9. Приобретите новый двигатель и не знаете, как быстро определить параметры двигателя., поделитесь (очень практично)

Обобщение некоторых вопросов, ответы по одному, в документе будут обобщены Последующие вопросы.Инженеры, заинтересованные в разработке бесщеточных двигателей

Более быстрое освоение этой технологии, развитие собственного бесщеточного двигателя.

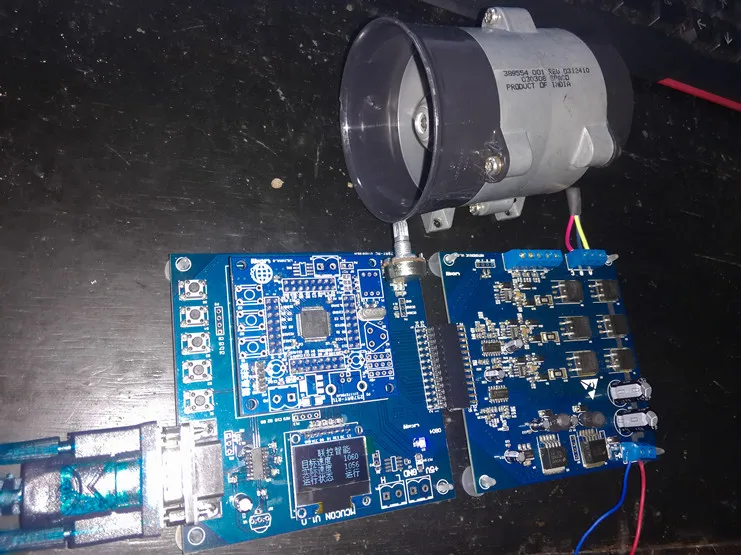

Управляется этим люксомВысокоскоростной турбинный вентилятор: (фактический проект)Неиндуктивный векторный синусоидальный привод

Чтобы позволить клиентам инвестировать более быстро в разработку, сочетая в себе вопросы клиентов и проблемы, возникшие в разработке, аннотировать программу, четкое понимание технологического потока.

Синусоидальные векторные алгоритмыНет смыслаДемонстрация:

Фк2. 0 (большой крутящий момент, запуск плавно, без ударов, подходит для различных проектов, вентилятора, балансировочного транспортного средства компрессорного насоса и т. д.)

Демонстрация бесщеточного запуска двигателя без индукции (фок4.2) синусоидальный вектор:

Синусоидальные векторные алгоритмыОщущениеДемонстрация:

Фокус демонстрация

Фокус 2.0демонстрация (поддержка регулирования скорости нажатия клавиш, регулирование скорости потенциометра без пола, аналоговый Электромобиль, дисплей oledменю)

Демонстрация движения прямоугольной волны:

Бесполярное регулирование скорости потенциометра:

Ускорение и замедление клавиатуры:

Алгоритмы трапециевидного ускорения и замедления:

Алгоритм расположения петли:

Изображение дисплея:

Защита платы привода от напряжения: устройства перегорания от перенапряжения

Демонстрация перелива приводной пластины с использованием наносекундного уровня, защиты от перегрузки по току, более быстрой защиты от перегрева, это важный момент для людей, которые занимаются развитием водителя.

Фактическое испытание колец положения ускорения и замедления скорости:

Список доставки:

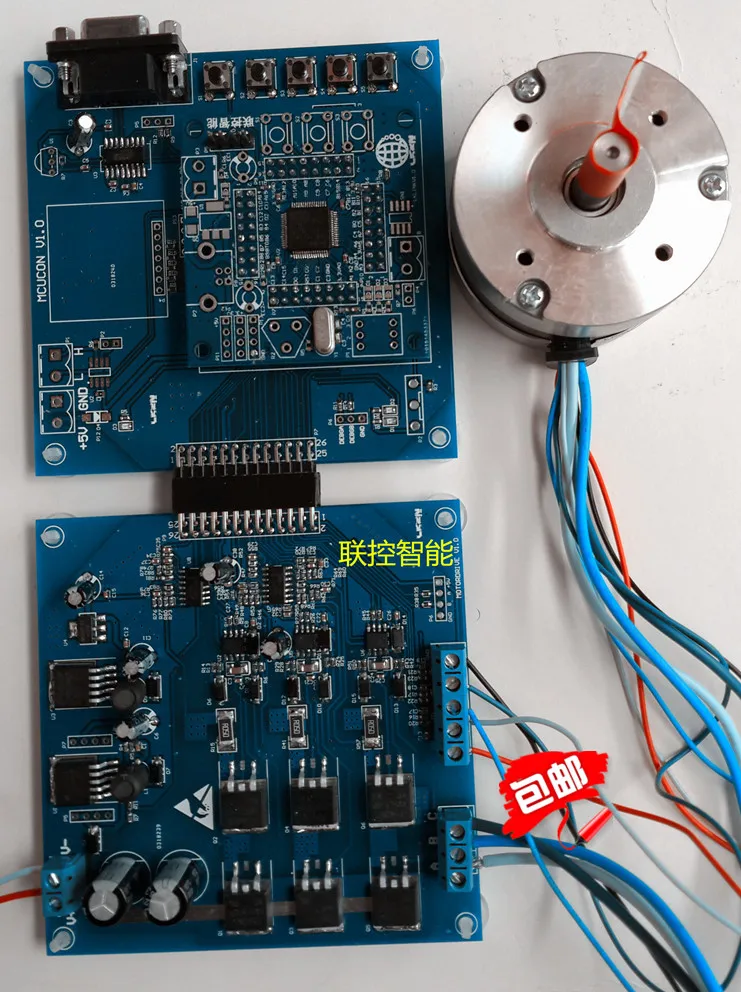

1. Блок привода двигателя

2. Панель управленияБлок

3. Один корневой порт USBSerial

4. Опора пластины восемь

5. Схематическая схема водительской доски в одном экземпляре

6. Набор для процедуры Holzer STM32 Focus 4,2

7.Набор безсенсорных программ STM32 для фокусировки 4,2

8. Набор процедур Holzer STM32, 4.3

9. Набор процедур Holzer STM32 для фокусировки 5,3

10. Набор программируемых кодировщиков STM32 Focus 5,3

11. Набор процедур Holzer STM32, 4. 4

12. Набор программируемых кодировщиков STM32 Focus 5,4

13. Набор бессенсорных программ STM32, 4, 4

14. Набор процедур STM32 для фокусировки 2.0holzer (Поддерживающие ключи и потенциометры)

15. Программа без фокуса STM32Набор(Поддержка клавиш и потенциометров)

16.STM32 квадратно-волновая клавиатура с регулировкой скорости набор

17. Набор регуляторов скорости потенциометра STM32

18. Набор алгоритмов трапециевидного ускорения и замедления

19. Алгоритм цикла расположения (+ 50 элементов, код отправки для рецензентов) набор

20. Инструкции один экземпляр

21. Инструкции по использованию библиотеки f0c4.2 одна копия

22. Резюме проблем клиентов при разработке бесщеточного приводаОдна копия

23.Макетная плата для интеллектуального бесщеточного двигателя с совместным управлениемОдна копия

В комплект не входят двигатели.
