IRS2092 Hi-Fi Плата усилителя высокой мощности 250 Вт IRS2092S моно Класс D цифровая плата |

IRS2092 Hi-Fi Плата усилителя высокой мощности 250 Вт IRS2092S моно Класс D цифровая плата |

Друг, который покупает усилитель, обратите внимание: в соответствии с формулой мощности P = U * U/R = Напряжение * Напряжение/нагрузка, мощность зависит от напряжения и нагрузки, напряжение высока, при небольшой нагрузке, сила больше, а также при напряжениях плата относится к этому. Платы напряжения в диапазоне могут работать нормально. Не все напряжение и мощность нагрузки отмечены как выходная мощность высокой мощности. Например, 12V источника питания 4 Ом нагрузки, мощность не превышает 15 Вт, 8 Ом мощность максимальная 7,5 Вт; 24V источника питания 4 Ом, максимальная мощность 50 Вт, И максимальная мощность 25 Вт при 8 Ом. В любое время, мощность источника питания должен быть больше, чем мощность усилителя мощности. В противном случае, большая громкость не будет смещаться, мощность будет снижена, звук будет сломана, а соответствующий выходной мощности не будет достигнута.

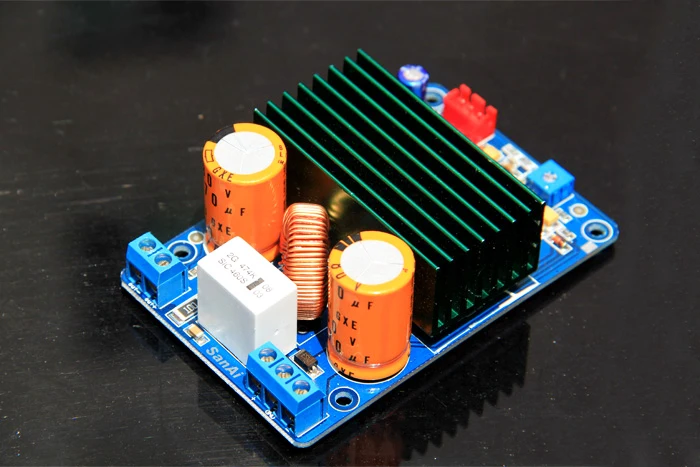

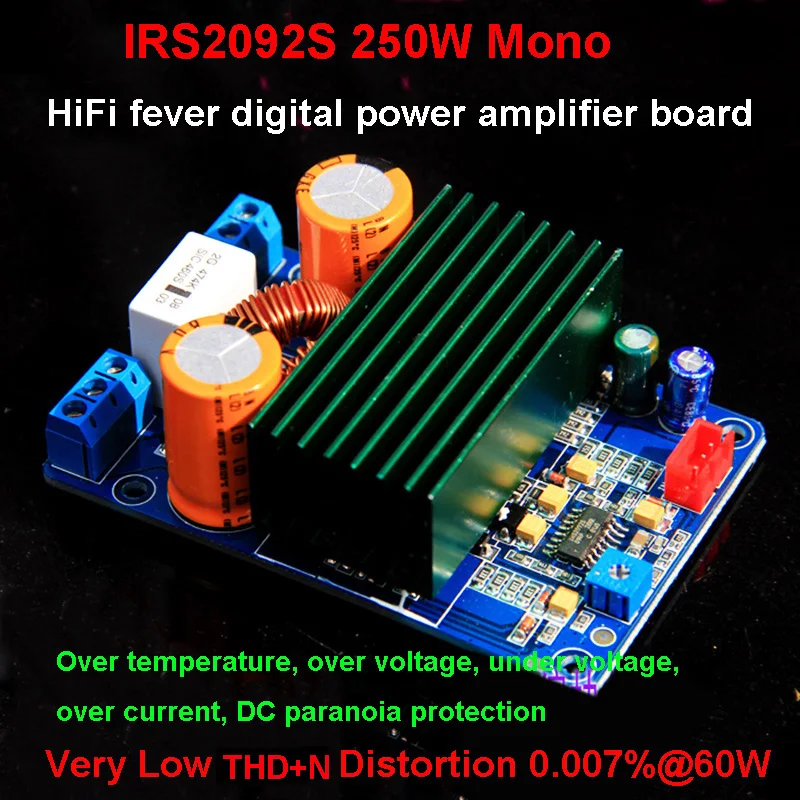

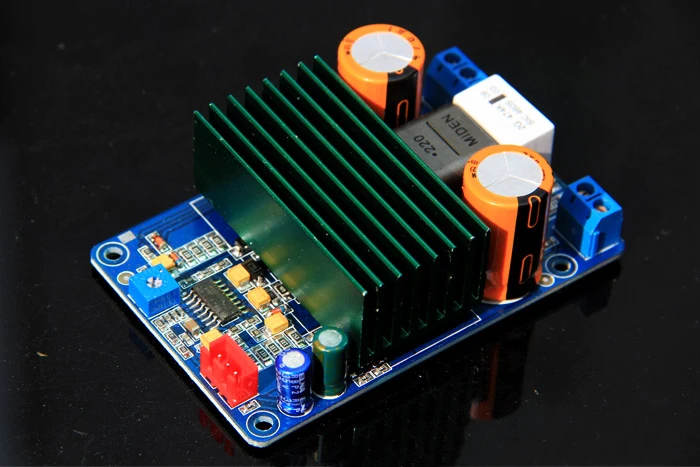

Этот цифровой усилитель мощности HIFI-это плата супермощного усилителя d-класса, разработанная нашими инженерами после года непрерывной отлаживания. Он базируется на оригинальном дизайне IRUPAMP7 американской международной выпрямительной компании, с использованием импортных чипов IRS2092S и IR. Цифровой аудио выделенный Транзистор MOSFET с полевым эффектом IRFI4019 (IRFI4019-это аудио класса D, выделенный MOSFET, производимый ИК-компанией. Он очень отличается от многих МОП-систем промышленного электропитания в Интернете. Хотя некоторые внутренние резисторы выглядят маленькими, они часто завязываются. В конденсатор с алюминиевой крышкой, большой, тепло большой, и оно влияет на качество звука. Он тщательно разработан. Вся плата сочетается с танталовый конденсатор AVX, ELNA blue robe, бесступенчатый аудио конденсатор, японский химикат устойчив к высокой температуре 125 °, высокочастотному конденсатору и другим высококлассным элементам и принимает высокоскоростные. Пластырь SMT, производство ультразвуковой пайки оплавления делает усилитель мощности более стабильным, меньше искажений, нестандартный усилитель мощности можно сравнить! Общий дизайн красивый, и дизайн разумный! В соответствии с нуждами различных клиентов, в настоящее время доступны две модели, одна-красно-серый кольцевой цифровой индуктор, одна-квадратный цифровой разряд, другая-такой же, разница между двумя индукторами, измеренное красно-серое кольцо с индуктивностью немного меньше, Тепло немного больше, квадратный индуктивность немного больше, а тепло немного меньше.

Совет: напряжение источника питания по умолчанию для этой платы усилителя мощности-Двойной источник питания постоянного тока, ± 42-± 58 В. Эта плата является монолитной для готовой платы. Если вам нужны два канала, пожалуйста, купите две штуки, и вся машина будет оплавлена.

Во-первых, Основные технические параметры:

1. Напряжение питания: двойной блок питания постоянного тока ± 42-± 58 в 2. Номинальная выходная мощность: 250 Вт (блок питания ± 50 в, колонки 4 Ом, искажение <= 0.05%) 3. Эффективность: >= 90% 4. Отношение сигнал-шум: 90dB 5. Общие гармонические искажения: 250 Вт (блок питания ± 50, динамики 4 Ом, искажения <= 0.05%) 250 Вт (источник питания ± 50, динамики 8 Ом, искажения <= 0.01%) 6. Диапазон частот: 20 Гц-20 кГц 7. Динамик: 4-8 Ом 8. Усиление напряжения: 36 раз 9. Защита от короткого замыкания на выходе: Да 10. Защита от смещения постоянного тока на выходе-защита динамика: Да 11. Защита от перегрева: Да, температура радиатора FET выше, чем 100 °C, и выход выключен! 12. Размер платы усилителя мощности: Длина x Ширина x Высота = 86x56x29 мм 13. Вес: 100 граммов

Во-вторых, меры Предостережения:

1. Номинальное напряжение питания составляет ± 50 в для двойного источника питания, и напряжение может нормально работать под ± 42-± 58 В. Не подключайте положительные и отрицательные полюсы источника питания, чтобы избежать горения платы. 2. Рекомендуется блок питания для постоянного тока, двойной блок питания, фильтр ± 50 в, лучший источник питания 3. Рекомендуется Колонка 6-10 дюймов, 4 Ом-8 Ом 4. Хотя аудиовыход имеет защиту от короткого замыкания, попробуйте не короткое замыкание. 5. Пожалуйста, тщательно проверьте, прежде чем включить питание, чтобы убедиться, что проводка верна, прежде чем можно применить питание. 6. Коэффициент усиления напряжения этой платы фиксируется в 36 раз. Если выходной мощности недостаточно, добавьте усилитель в соответствии с определённой ситуацией.

На рисунке выше представлена схема подключения. Плата питается от двойного блока питания. Аудиовход 3 фута, средний-это линия заземления, и две стороны соединены вместе. Если это не источника питания на импульсный источник питания источника питания, источника питания с кольцом крупного рогатого скота нужно добавить выпрямитель фильтра! Если ваш импульсный источник питания не является двойным выходом, а одним выходом, вам нужны два одиночных источника питания серии. Конкретное подключение заключается в следующем:

Инженерный фактический тест: схема инструмента мощности и формы волны

Из фактического теста видно, что мощности достаточно, форма волны идеальная, искажения малы, форма волны свободна от заусенцев, нет других беспорядка, И квадратные индукторные искажения немного больше, но они идеальные!

Плата усилителя мощности индуктора с кольцом красной золы выглядит следующим образом:

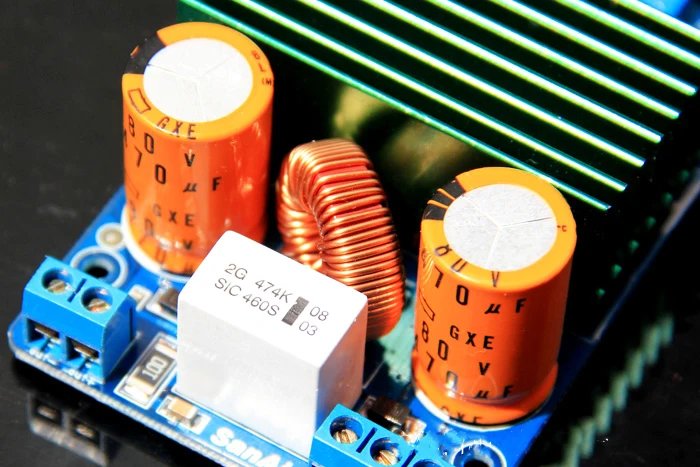

Оригинальный японский высокочастотный низкостойкий конденсатор 125 °, Стабильная и надежная производительность, выходной фильтр с использованием цифрового усилителя мощности, выделенного красно-серым кольцевым индуктором или импортным квадратным цифровым разрядом мощности и французским тонизирующим конденсатором SIC, что делает выходное искажение меньше, басы мощными, насыщенным звуком, чистым и красивым!

Большой радиатор зеленого окисления

На входе используется Проводная добавка ELNA blue, безэлектродный аудиоконденсатор для аудиомуфты, звук милый и естественный, прозрачный и мощный.

Высококачественные Танталовые Конденсаторы AVX (не так название, импортные электролитические конденсаторы, сравнимые, танталовые конденсаторы на высококачественных продуктах) производительность очень стабильная! Компактные потенциометры делают настройки параметров более точными! Все платы SMT патч пайки волной припоя, не маленький руководство по ремонту пайки

Вся плата принимает оригинальные импортные новые компоненты, производительность Стабильная и надежная, и она не разбирается и не отремонтирована.

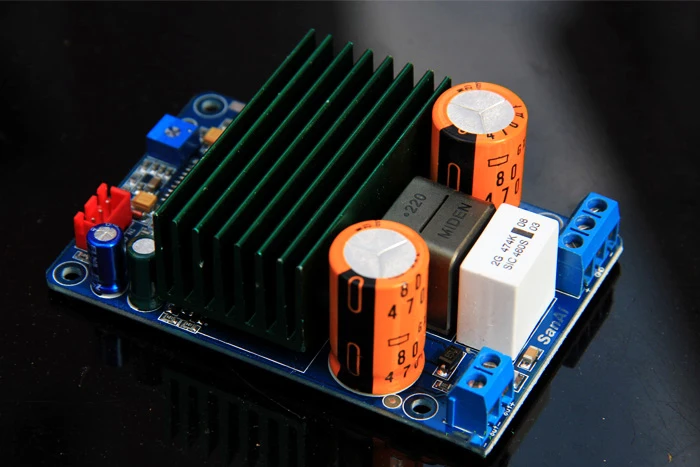

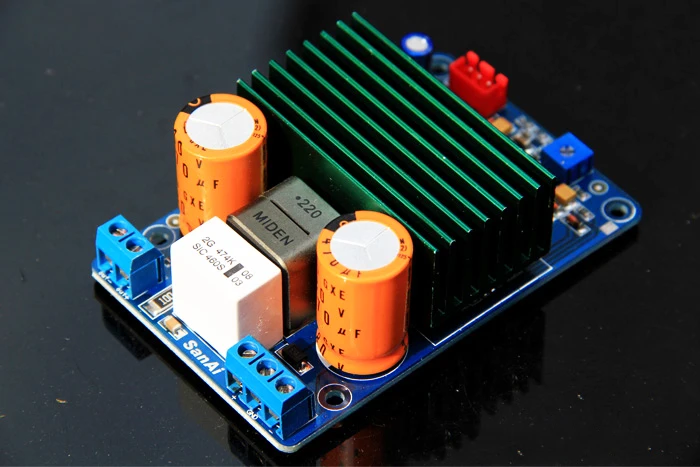

Квадратные адаптера переменного тока для изготовления квадратных заготовок Цифровые усилители заключаются в следующем:
