Активный промышленный RS422/RS485 оптический изолирующий повторитель 600 Вт Уровень 2

1. Без адаптера питания 2. С адаптером питания

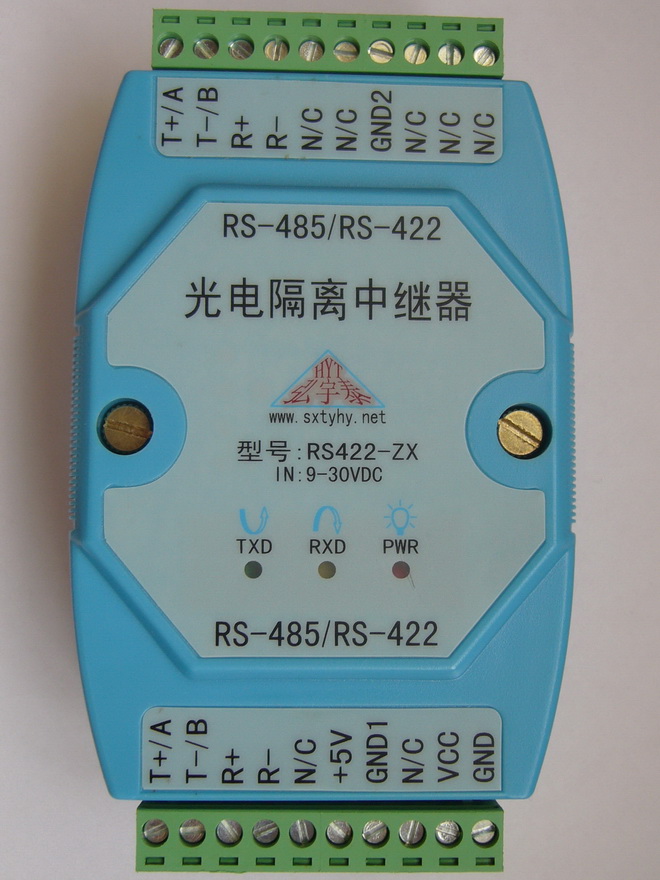

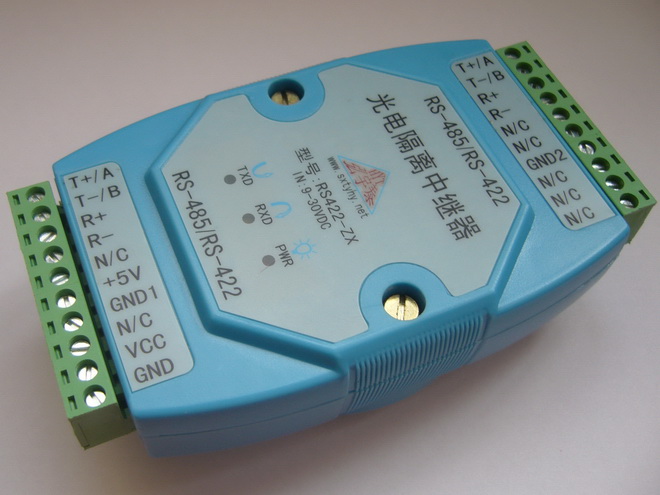

RS-485/422 до RS-485/422 оптический изолирующий ретранслятор: Модель: RS422-ZX (Промышленный класс, антистатические, анти-помех, уровень 2 Молниезащита-TVS трубка 600 Вт Молниезащита, B3D090L разрядная трубка 90V5KA Молниезащита) RS422-ZX оптически изолированный ретранслятор, совместимый со стандартами RS-422 и RS-485, может расширить расстояние связи RS-422/RS-485 сети шины, увеличить количество RS-422/RS-485 устройств сети, и встроенный модуль изоляции постоянного/постоянного тока, выходной интерфейс RS422/RS485 использует высокоскоростной оптрон для оптической изоляции 2500 В и 2 уровня молниеносной защиты-tvs-трубка 600 Вт молниезащиты, B3D090L разрядная трубка 90V5KA Молниеносная защита, может эффективно предотвратить статическое электричество от шины RS422/RS485, грозовые удары, скачки напряжения, и наземные различия могут повредить оборудование. Преобразователь имеет нулевую задержку автоматической передачи и преобразования приема. Уникальная схема ввода/вывода автоматически контролирует направление потока данных без сигнала рукопожатия (например, RTS, DTR и т. Д.). Не требуется Настройка перемычки для достижения полного дуплексного (RS-422), полудуплексного (RS-485) преобразования режима, plug and play. Оптически изолированный ретранслятор RS422-ZX обеспечивает надежное соединение для связи точка-точка, точка-многоточечная. Многоточечные ретрансляторы позволяют подключать 128 RS-422 или RS-485 интерфейсные устройства. Скорость связи 300-200KBPS с индикатором питания и индикатором потока данных для указания состояния неисправности. Левая клемма расположена следующим образом: (этикетка изделия помечена) 1---------t + (A) положительный конец RS422 передачи/D + (A) RS485 2---------t-(B) отрицательный конец RS422 передачи/D-(B) RS485 3----------R + RS422 получил положительный терминал 4----------R-RS422 получил отрицательной клемме 5----------NC пустые 6 ---------- + 5 V 5 V выходная мощность положительный терминал 7-----------gnd1 5 V Выходная мощность отрицательный терминал 8----------NC пустые 9-----------vcc вход питания положительный терминал (9-30VDC) 10 --------- GND вход питания отрицательный терминал (внутреннее соединение с GND1)

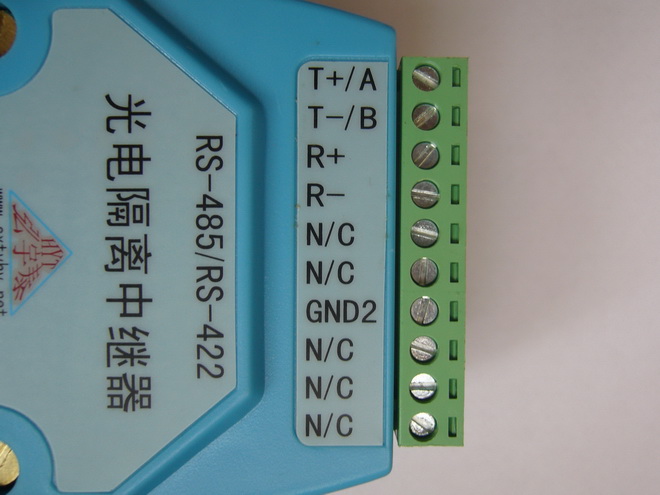

Правый терминал расположен следующим образом: (этикетка продукта помечена)

1---------t + (A) положительный конец RS422 передачи/D + (A) RS485 2---------t-(B) отрицательный конец RS422 передачи/D-(B) RS485 3----------R + RS422 получил положительный терминал 4----------R-RS422 получил отрицательной клемме 5----------NC пустые 6----------NC пустые 7-----------gnd2 правый сигнальный грунт (изолированный от GND1) 8----------NC пустые 9----------NC пустые 10---------NC пустые

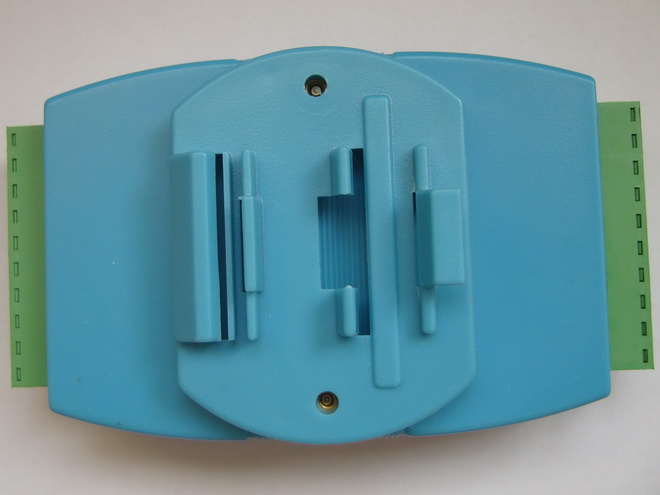

◆Промышленный рельсовый монтаж, sub-denier модуль ◆Совместимость с TIA/EIA422/485 стандартом ◆Автоматически отправлять/получать данные без внешнего сигнала управления потоком (RTS) 【Он может увеличить расстояние связи RS-485/RS-422 сети шины и значительно повысить надежность всей сети RS-485/422. ① Скорость связи: 300BPS-200KBPS ◆Рабочий Источник питания: 9-30VDC/350mA (широкий вход напряжения, внутренний выделенный модуль изоляции регулятора напряжения питания) ④ Оба конца интерфейса могут подключаться к 128 RS-485 или RS-422 интерфейсным устройствам ④ Расстояние связи:> 1,5 км (9,6 кбит/с) 【Индикатор питания и потока данных, три индикатора сигнала питания (PWR) передача (TXD) прием (RXD) ◆Рабочий режим: асинхронный полудуплексный (RS-485) или асинхронный полнодуплексный (RS-422) Универсальный, без настройки перемычки ◆Оптическая изоляция улучшенного типа (изолированное напряжение 2,5 KVrms/500VDC изоляция), выделенный DC/DC модуль, RS-485/422 на обоих концах обеспечивает 2 уровня молниезащиты на линейку-TVS трубка 600 Вт Молниезащита, B3D090L разрядная трубка 90V5KA Молниезащита, Всплеск напряжения, +/-15KV защита от ЭСР и защита от общего наземного помех ◆Электрический интерфейс: двойной десять клеммных колодок ④ Средняя передача: витая пара или экранированный кабель ◆Размеры: 120 мм * 70 мм * 25 мм ◆Условия использования: от-40 °C до 85 °C, относительная влажность от 5% до 95% ◆Применимо ко всем используемым коммуникационным программным обеспечением, подключи и работай ◆Поддержка DOS/WIN95/WIN98/WIN2000/NT/XP Linux и т. Д.

◆PLC программирование и коммуникации ◆Industrial система автоматизации управления ◆Remote компьютерная система мониторинга ◆Automatic электронный производственное оборудование ◆Access система управления ◆Attendance Управление Системы ◆Consumer системы ◆Parking системы ◆ Система самообслуживания ◆Bus система зарядки
