Введение:

FMT5.0-50H fm-радио передатчик очень надежный, легкий по весу и более легкий в эксплуатации, чем предыдущая версия передатчика. Этот передатчик использует концепцию простого дизайна. Он включает в себя 50W FM стерео передатчик возбудитель, усилитель мощности, выходной фильтр и импульсный источник питания в 1U высоком каблуке 19 дюймов стандартный чехол, уменьшая соединительные кабели от компонентов.

Особенности:

• Удобная цифровая ЖК-панель с помощью одной поворотной ручки для управления.

• Интегрированный ЖК-экран отображает все параметры, включая: частоту передатчика, стерео и моно, громкость, температуру трубки усилителя, УФ-измеритель звукового сигнала, переднюю мощность, отраженную мощность, режим модуляции, предварительный акцент и т. Д.

• 1U 19-дюймовый утолщенной полностью алюминиевый чехол, прочный и отличное рассеивания тепла.

• Точная система генерации частоты PLL, чтобы гарантировать, что частота не дрейфует более 10 лет, со встроенным высококачественным стереофоническим кодером.

• Выдающаяся система управления балансом AGC, регулируемая выходная мощность от 0 до 150 Вт и автоматический контроль мощности для поддержания выходной мощности в пределах установленного диапазона без дрейфования.

• Вход сигнала поддерживает Аудиовходы XLR и RCA, а также сигналы SCA и RDS с помощью разъема BNC AUX.

• РЧ-усилитель использует транзисторы LDMOS, чтобы выдерживать даже сильное несоответствие нагрузки, превышающее 65 : 1 VSWR при температуре сжатия 5 дБ.

Технические параметры:

Частота: 87,5-108 МГц

Значение шага частоты: 10 кГц

Метод модуляции: FM, пиковое отклонение ± 75 кГц

Стабильность частоты: <± 100 Гц

Метод стабилизации частоты: PLL Частотный синтезатор

Выходная мощность RF: 0 ~ 50 Вт, шаг 0,1 Вт, погрешность ± 0.5дб

Гармоническое подавление: ≤-72 дБ

Внутренняя остаточная волна: ≤-72 дБ

Асинхронный AM SNR: ≥-80 дБ (без модуляции) ≥-65 дБ (400 Гц, 100% модуляция)

Синхронный AM SNR: ≥-70 дБ (без модуляции) ≥-60 дБ (400 Гц, 100% модуляция)

Сопротивление выхода RF: 50 Ω

Разъем на выходе RF: N Female (L16)

Аудио входные разъемы: XLR Female и RCA Female

Входной разъем AUX: разъем BNC

Предварительный акцент: 0us, 50us, 75us (Настройка пользователя)

Моно отношение сигнал-шум: ≥ 80 дБ (от 20 до 20 кГц)

Коэффициент стерео сигнал/шум: ≥ 80 дБ (от 30 до 15 кГц)

Разрешение стерео: ≥ -55 дБ

Аудио частотная характеристика: 30 ~ 15000 Гц ± 0.4дб

Искажение звука: <0.1%

Усиление уровня звука: -15 дБ ~ 15 дБ шаг 0.5дб

Аудиовход: -15 дБ ~ 0 дБ

Диапазон напряжения источника питания: 110 В ~ 260 В (глобальное напряжение)

Потребляемая мощность: <320VA

Диапазон рабочих температур: от-10 до 45 ℃

Режим работы: непрерывная работа

Метод охлаждения: принудительное воздушное охлаждение

Метод охлаждения: <95%

Высота: <4500 м

Размеры: 484x260x44 мм без ручек и выступов, 19 “1U стандартная стойка.

Вес: 5 кг

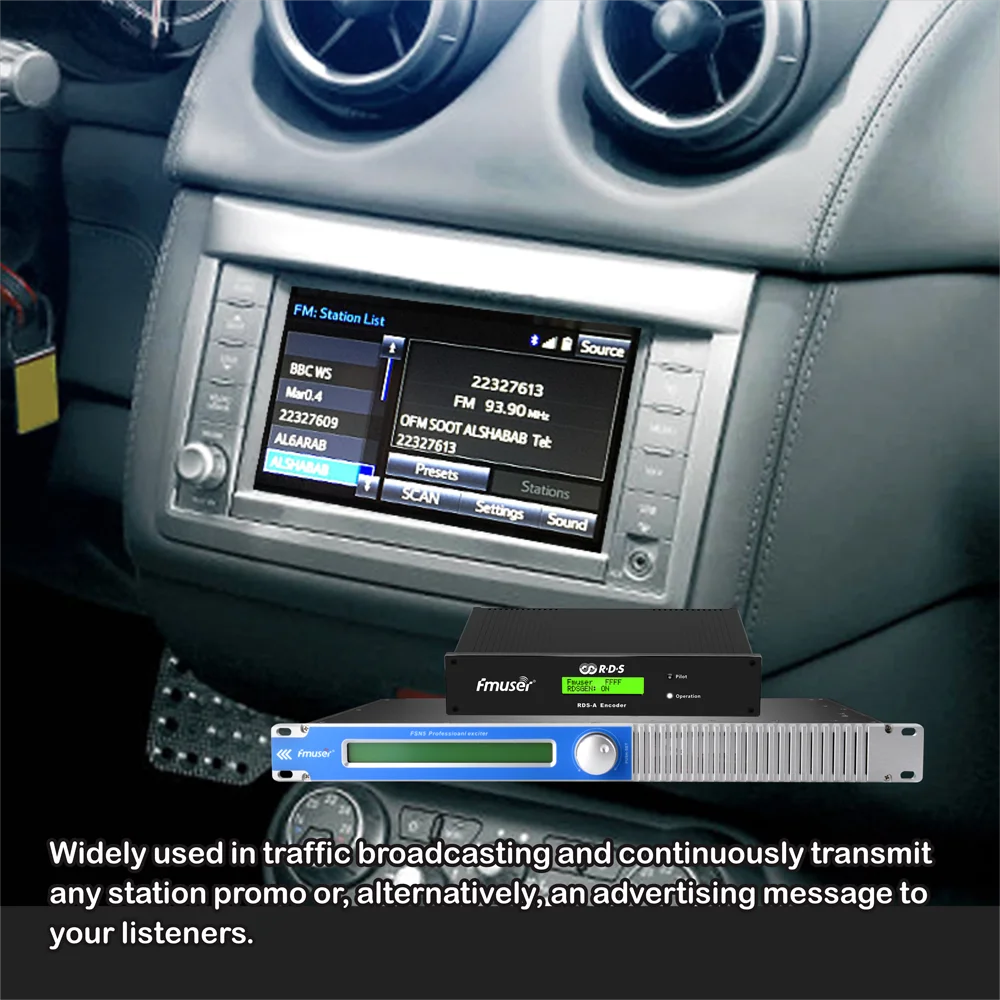

RDS сообщение о дорожном движении (TA) :

В связи с увеличением интенсивности дорожного движения, в настоящее время он заинтересован в различных странах Африки, чтобы вставить сигналы RDS при строительстве передающей станции, чтобы реализовать наиболее экономичную трансляцию некоторой информации о дорожном движении с помощью покрытия fm-сигналов.

B) Программа дорожного движения (TP):

С функциями TA и TP RDS помогает пользователям радио в автомобиле быстрее получать информацию о дорожном движении, уменьшая перегрузку в городе и увеличивая скорость прослушивания радиостанции.

C) Альтернативная Частота (AF):

RDS AF помогает водителям автоматическое переключение частоты между станциями реле.

Вставка сигнала RDS в передатчик также может автоматически переключаться между несколькими различными частотными передачами в той же программе. Приемник автоматически переключает подставную частоту AF путем обнаружения кода PI в RDS сигнале для обеспечения передачи нескольких релейных станций. Вещательные станции, которые обеспечивают охват по всей стране, обеспечивают бесшовное покрытие и бесшовное прослушивание. Когда автомобиль проходит зону суперпозиционирования сигнала между двумя частотами, функция AF RDS автоматически переключается на ту же программу на разных частотах.

Вот видео о частоте замены RDS AF работает на youtube.

//www.youtube.com/watch?v=0cztP9VJX0U

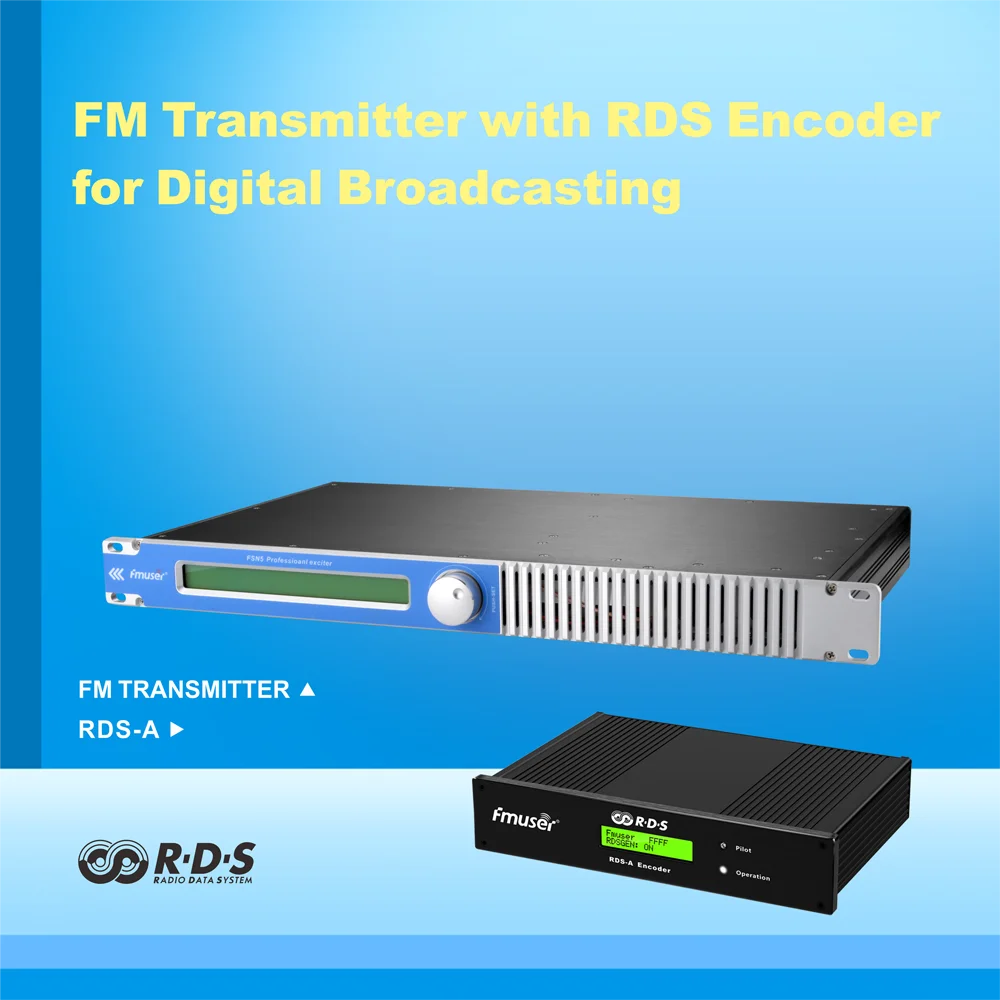

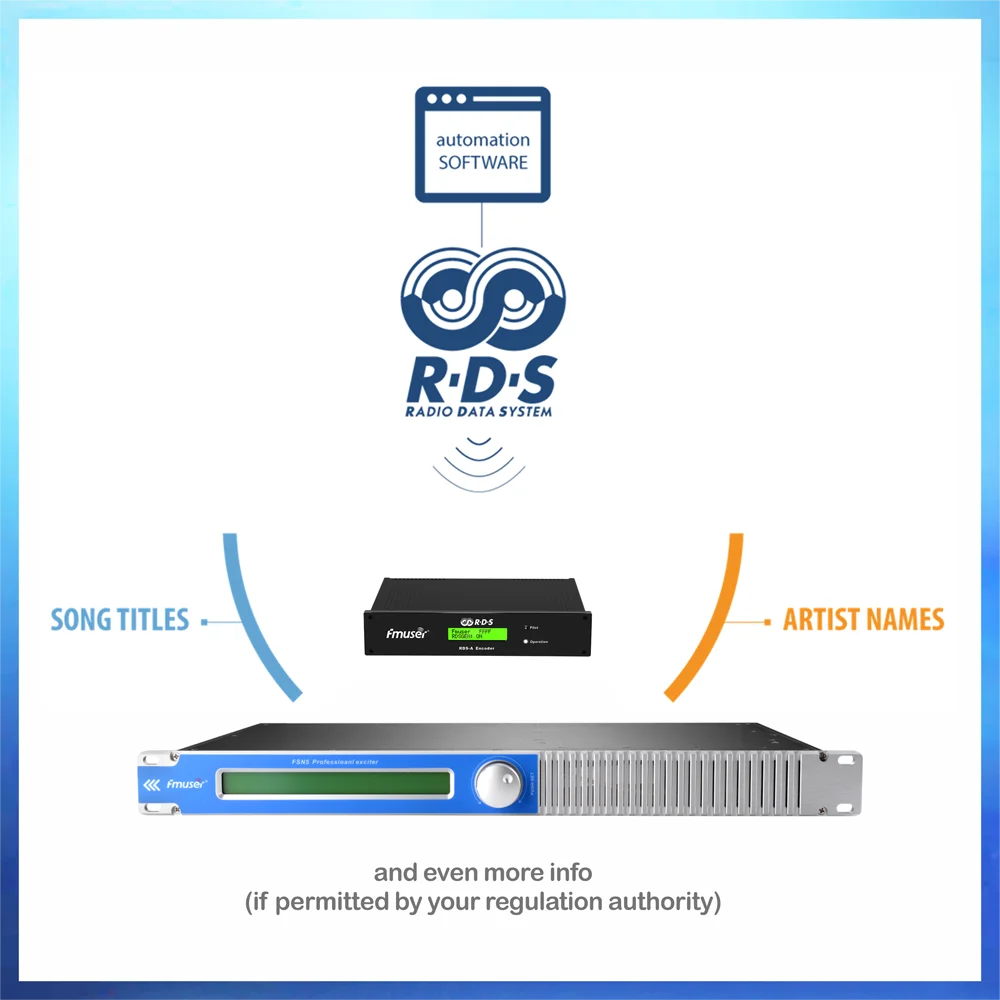

A: комплект оборудования радиопередатчика RDS Fm:

1) FMUSER RDS-A кодировщик

2) FMUSER FSN-1000W fm-передатчик с 57 кГц

3) программное обеспечение для кодирования RDS

4) кабель и антенна

1) Подтвердите, имеет ли текущий передатчик уже входной интерфейс 57 кГц.

2) Приобретите кодировщик FMUSER's RDS-A, чтобы вставить ваш цифровой сигнал в вашу радиопередачу.

3) Запустите программное обеспечение Rds на вашем компьютере и вставьте логотип радиостанции, информацию о дорожном движении...

4) Используйте RDS радио для проверки цифровой информации, которую вы предоставляете.

Нет, вам просто нужно купить FMUSER RDS-A encoder и FSN передатчик серии, мы предоставляем программное обеспечение RDS бесплатно.

Следующие три изображения показывают, как RDS может использоваться на fm-радиостанции; Последние два были сделаны, когда радио было настроено наNottinghamРадиостанцииТрент FM. Все изображения являются и показывает результаты на дисплееSonyXDR-S1 DAB/FM/MW/LW портативное радио.

Innovonics RDS encoder-это хорошая продукция, самая большая разница должна быть той же функцией, и мы предлагаем более экономичные кодеры.

Давайте посмотрим на характеристики:

Технические характеристики

Программное обеспечение для переключения ASCII или UECP (SPB 490)TA или внешнее переключение/EON1TA вход TTL с 10 кОм выдвижной, уровневой или падающей кромкой наборы программ 2 набора программ переключение команды ASCII, команда UECP или внешнее переключающее устройство TTL с 10 кОм поддержкой pull-up, level controlledRDS

PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT +

TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA

RDS сигналаПоднесущей частоты 57 khzbandwidth ± 2,4 кГц (50 dBc) Выход уровня регулировки 0,0 до 4,0 V р-р в 256 stepsphase переключения adjuststereo transmissionfull диапазон в 9,5 град. Шаги

Аудио/MPX/Пилот входРекомендуемая нагрузка impedancemono< 10 kΩstereo MPX< 2 kΩrecommended MPX напряжение 1,3-8,0 V p-ppassthrough напряжение gain2 Гц-100 kHz1 (0 дБ) пилот-сигнал уровня мин. 120 мВ р-р

-Рекомендуется FM отклонение

6,8 kHzPilot PLL диапазон захвата 8 HzStereo кодировщик пилот частота requiredstereo transmission19000 Гц ± 2 Гц

ВыходВыход сопротивление 100 Ωrecommended сопротивления нагрузки> 70 Ω, < 1 nF, без постоянного тока offsetmax. Выход напряжения (RDS + MPX) 9,0 V p-precommended RDS уровень 3 - 11% из MPX

Внешний вид и иллюстрации

Название

1

Работающего на постоянном токе 12 В

2

Ethernet

Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к Ethernet-коммутатору, маршрутизатору или настенному разъему.

Управление Ethernet включает внутренний веб-сайт (ссылка на «Порт 2») и два независимых пользовательских настраиваемых порта общего назначения s (ссылка на «порт 3» и «порт 4») предназначен для дистанционного управления через протокол TCP или UDP.

Кодировщик работает также без подключения кабеля.

С 3 портами (стандарт

Стандартный разъем USB типа B. Этот порт указан как «Порт 1».

Используйте USB для начальной настройки кодировщика или для его локального управления.

Кодировщик работает также без подключения кабеля.

4 Выход с байонетным коаксиальным разъемом

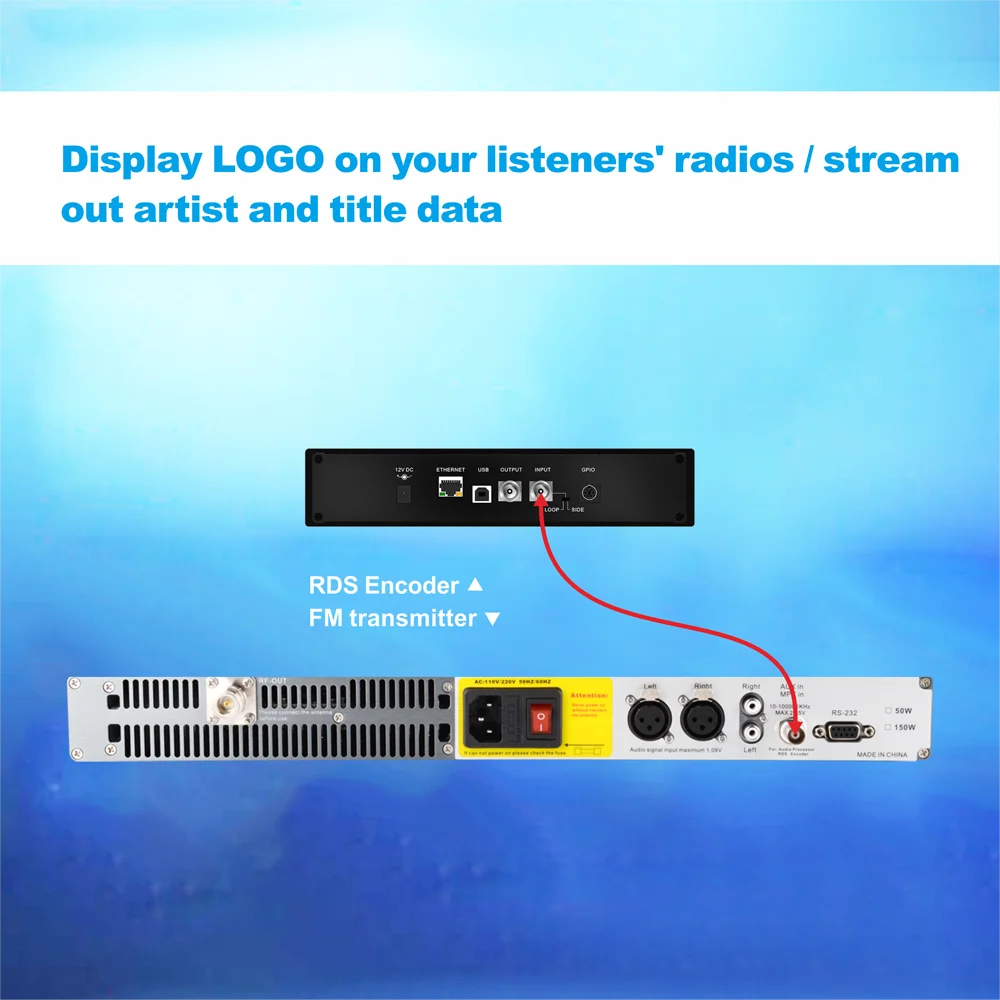

Выход сигнала RDS к передатчику, модулированный при подносителе 57 кГц.

Если петля/боковой переключатель установлен в положение петли, выход-это сумма сигнала RDS и сигнала, подаваемого на входной разъем BNC.

5 Вход с байонетным коаксиальным разъемом

Дополнительный вход для синхронизации сигнала пилота или для смешивания сигнала RDS с существующим модуляционным сигналом.

6 петля/сбоку

ПозволяетВходной сигналСигнал для добавления кВыходСигнал.

7 GPIO

Дополнительные логические входы для прямого контроля некоторых услуг RDS (TA, PROGRAM).

Соединитель стандартный 6-pin PS/2 типа.

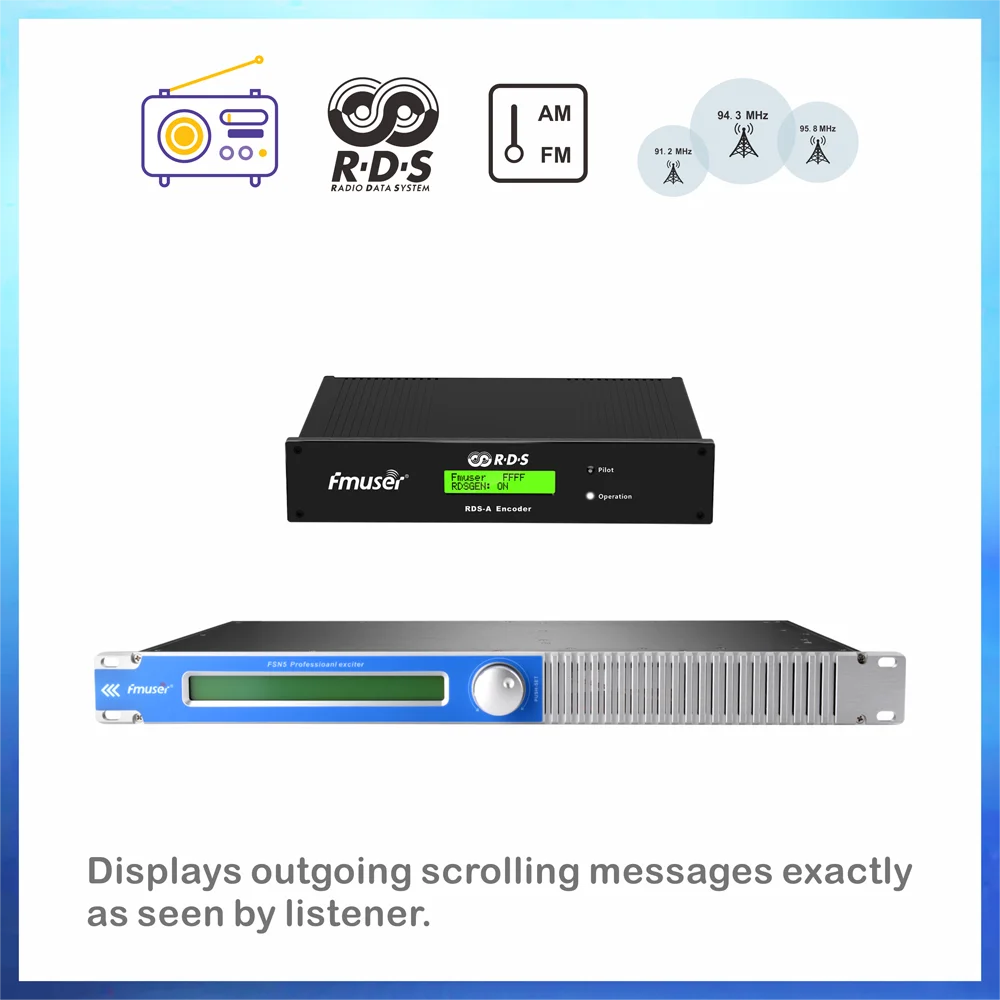

Посылка включает в себя:

1x RDS-A кодировщик

1 х 50 Вт fm-передатчик

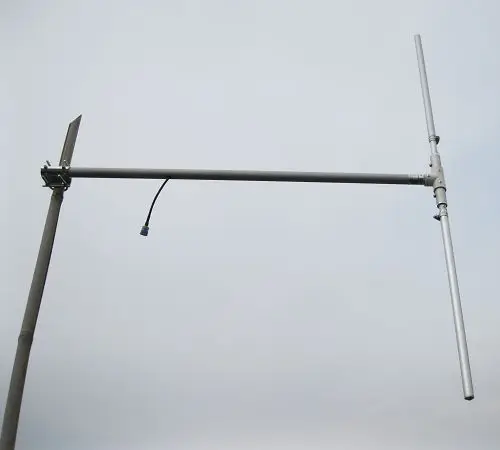

1 x DP100 антенна

1x20 м 1/2 & Prime; Кабель
