JY-CON485 активный изолированный промышленный RS485 2-полосная ретранслятор 485

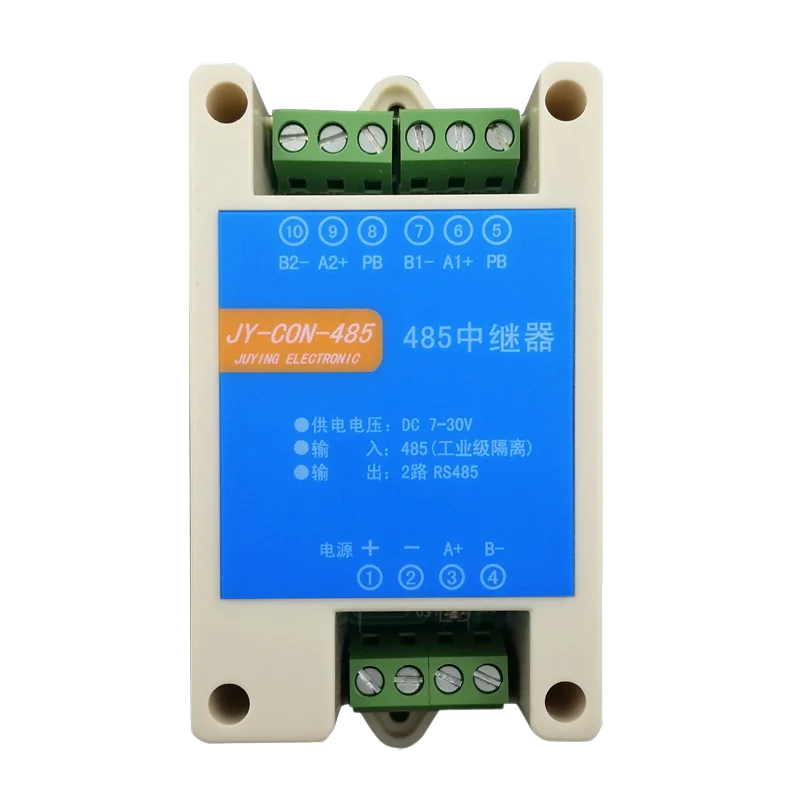

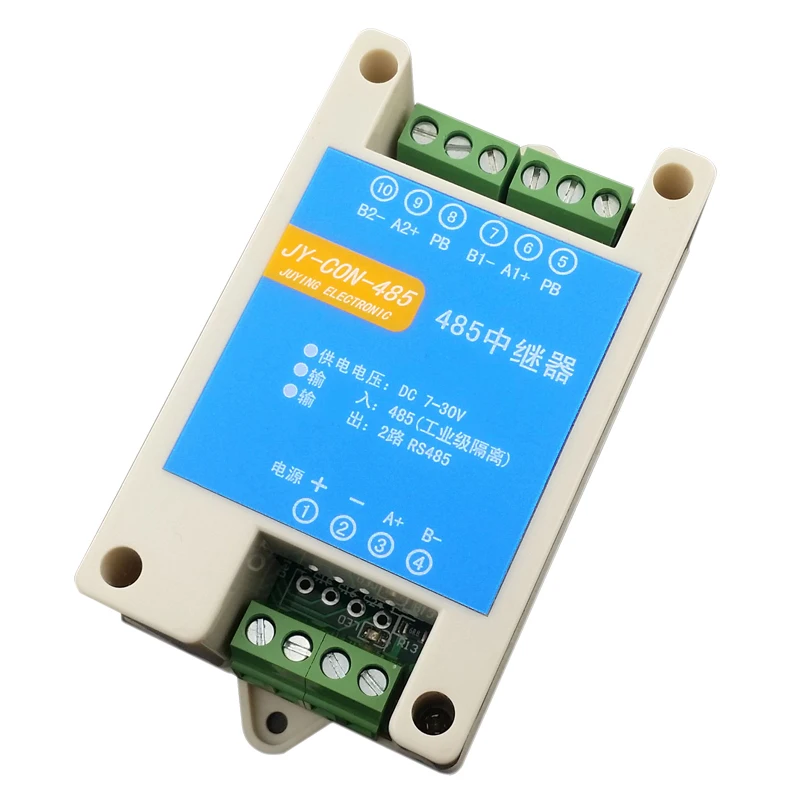

Описание 485a повторитель Описание продукта:   Описание продукта: RS485 репитер с активной изоляцией (485 усилитель, 485 изолятор, 485 удлинитель)-это профессиональный изготовленный на заказ продукт для высоких мест спроса. Продукты совместимы с промышленными стандартами RS485. Он используется для расширения расстояния связи дифференциальных сигналов связи RS485 и изоляции их от связи. Он может продлить сигналы RS485 на 1500 метров или добавить еще 256 узлов. В то же время, несколько изоляций, таких как DC-DC изоляция источника питания и сигналы связи обеспечивают эффективную защиту для связи RS485. Репитер прост в использовании. Его нужно только подключить к сети связи. Нет необходимости контролировать поток данных во время использования. Конвертер автоматически контролирует отправку и получение данных. Весь процесс передачи данных полностью прозрачен. Продукт разработан в соответствии с концепцией промышленных стандартов контроля, и блок питания полностью изолирован! Связь полностью изолирована! Он имеет характеристики сильной анти-помехи способность, большое расстояние передачи, высокая скорость, и стабильная работа. Он широко используется в машинах времени и посещаемости, ic-карточных платных системах, системах управления промышленной автоматизацией, системах контроля доступа к картам, парковочных системах, автоматических банковских системах, платных автобусах, системах продажи столовой еды, и системы дорожных платных будок. RS485 коммуникационное приложение является относительно специальным приложением. Во многих случаях окончательная Регулировка должна быть выполнена в сочетании с окружающей среды на месте, проводкой и электрическим оборудованием. Поэтому пользователи, которые покупают продукты RS485 на этом сайте, могут связаться с нами вовремя, если есть какие-либо проблемы в практическом применении. Мы предоставим соответствующие услуги технической поддержки! Вспомогательное оборудование связи RS485 имеет навыки установки, если вы не учитываете фактическую среду и проводку по желанию, общий эффект связи часто контрпродуктивный.   Особенности:   1. Активный тип изоляции, Встроенный промышленный DC-DC изолирующий силовой модуль, для достижения электрической изоляции между портами; 2. Изоляция связи, используя импортированную полностью изолированную 485 коммуникационная микросхема, чтобы обеспечить полную изоляцию связи, сильную способность анти-помех и большое расстояние связи; 3. Профессиональный интерфейс передачи данных Автоматическая технология управления для автоматического определения и контроля направления передачи данных; 4. 1500 Вт Защита от перенапряжения, 15 кВ Электростатическая защита, 2500 В изоляция связи; Связь параметры: Соответствует стандарту EIA RS-485 Сигнал RS-485: A +, B- Режим работы: асинхронная передача, точка-точка, точка-многоточечный, двухлинейный и полудуплексный Средство передачи: обычный провод, витая пара или экранированный провод, рекомендуется использовать экранированную витую пару или специальный провод связи Скорость передачи: 300 ~ 115200bps, автоматическое обнаружение скорости передачи сигнала последовательного порта Управление направления: автоматически определяет направление и автоматически контролирует направление передачи данных Дальность передачи: 1500 метров Протокол связи: Прозрачная передача Защита интерфейса: Защита от перенапряжения 1500 Вт, Электростатическая защита 15 кВ, изоляция связи 2500 В, Молниеносная защита Рабочая среда: 0 ℃ ~ 60 ℃, относительная влажность 5% ~ 95% Каскад: RS485 конец может каскадить до 256 улучшенных RS485 устройств. (Количество устройств, которые могут быть каскадными в реальных применениях, зависит от использования других устройств 485 Тип чипа. В настоящее время обычные 485 чипов могут быть каскадированы к 32 узлам связи, а улучшенный тип может быть каскадирован к 256 узлам связи. Конечно, практическое применение Количество узлов, которые можно достичь, также зависит от среды связи, провода, расстояния связи и скорости связи). Рабочая мощность: Вход мощность: DC9 ~ 24 V Широкий диапазон напряжения постоянного тока Вход Потребляемая мощность: около 40 мА статическая, 60 мА динамическая Физические размеры: Длина × Ширина × высота: 82 × 50 ×, маленького размера, круглой формы с диаметром 32 мм Корпус: высококачественный пластиковый корпус, высокий коэффициент безопасности изоляции Цвет: светильник серый Вес: 68 г       Во-первых, 485 вопросы проводки требуют внимания:   1. Экранированный кабель витой пары должен использоваться для 485 линии связи. Лучше использовать несколько нитей для резервного копирования. Общая длина не должна превышать 1200 метров. 2. Держите проводку как можно подальше от высоковольтных проводов, и не бегайте параллельно проводам питания, не говоря уже о том, чтобы связать их вместе. 3. 485 автобус должен быть ручной автобусной структурой, и решительно положить конец соединению звезды и бифуркации соединения. 4. Для более чем 30 контроллеров или линий длиной более 500 метров необходимо использовать 485 Ретрансляторов. 5. Оборудование и шасси с питанием от переменного тока должны быть по-настоящему заземленными и хорошо заземленными. 6. Подключите GND заземление всех 485 устройств с экранированными проводами. 7. Подключите концевой резистор 120 Ом параллельно 485 + и 485 последнего 485 устройства. RS-485 требования к выбору провода шины для связи: Применение 2-жильный экранированный кабель витая пара Медь, диаметр проволоки 0,5 ~ 0,75 мм2, Сопротивление 38 ~ 88 Ом/км, Емкостный Реактив 30 ~ 50 нанофарадов/км, 2-жильный экранированный кабель витая пара с необычным штрихом-с радиусом действия 20 мм (в том случае, если расстояние провода не превышает 500 метров Стандарт провода может быть уменьшен соответствующим образом, но он должен быть витой парой Во-вторых, Системная шина: Состоит из двух или нескольких устройств с физических соединений друг к другу. К шине допускается подключение не более 128 автобусных устройств. Не более 1200 метров. 3. Системной шины должны не имеет филиалов. Если ветви неизбежны, то должны быть выполнены следующие три требования: ● Длина дужки не более 10 метров; ● Общая длина шины не превышает 800 м; магнитооптический преобразователь) ● Общее Кол-во устройств на этой отрасли линия не должна превышать 50. ● Все сообщения сигнальные линии должна быть как можно более вдали от источников помех, насколько это возможно. Сигнальные линии будет осуществляться через слабый электрический скважин, и не должны быть соединены при сильном электричестве (например, 220 вольт жилой блок питания) или радиочастотного сигнала линии (Например, CATV, большой-акустическим кабелем) параллельная ходовая линия, расстояние должно быть больше, чем 0,5 метров. ● Контакты всех линий должны быть спаяна или в мотках плотно, и они должны быть водонепроницаемый и защита от влаги. К примеру, стыковые соединения могут быть легко сварены с водонепроницаемым клеем. Данная Лента Завернутый плотно или опечатаны с эпоксидной смолы. Четвертый, сигнал соприкосновения: • Все устройства на одном и том же сегменте сети должны иметь единую сигнала земли, чтобы избежать общего режима помех. ● Для централизованного источника питания, непосредственно Подключите DC отрицательного полюса всех блоков питания на одной и той же сети сегмент (включая блок питания коммуникационного оборудования), чтобы сформировать общий сигнал местах. Заземления сигнала является мощность постоянного тока на земле. ● В тех случаях, когда одно семейные дома подачу питания самостоятельно, подключение заземления (черный провод) булавки автобусов всех устройств на одном и том же сегменте сети, чтобы сформировать общий сигнал местах. Рекомендуется выбор провода для автобуса



Несколько Методы отладки рекомендуется:   Сначала убедитесь, что оборудование проводится правильно и строго согласно спецификациям: 1. Соприкосновения метод: Применение по одному проводу или экранированный провод для подключения GND заземление всех 485 устройств. Это поможет избежать возможных разница между всеми устройствами, которые влияют на связи. 2. Прекращение метод сопротивления: подключите 120 Ом резистор для 485 + и 485-в течение последних 485 устройства, чтобы улучшить качество связи. 3. Промежуточный сегмент Отключения: может быть удалено от середины к проверьте, правильно ли оборудование перегружен, дальность связи длиннее, чем вам необходимо, а также повреждения устройства влияет на всей линии связи. 4. Стирать отдельно от волочения проволоки метод: она проста и легко временно тянуть провод к устройству, который может быть использован для того, чтобы исключить ли проводка привело сообщение выхода из строя. 5. Заменяет метод конвертера: носить несколько преобразователей с вами. Это может исключить ли качество конвертера влияет на качество связи. 6. Тетрадь отладки метод: сначала убедитесь в том, что компьютер Тетрадь вы носите это устройство нормальные коммуникации. Заменить компьютер клиента для общения. Если он может, это означает, что на последовательный порт компьютер клиента могут быть повреждены или ранения.

---
