DC-DC постоянный ток регулируемый Повышающий силовой модуль постоянное напряжение

DC-DC постоянный ток регулируемый Повышающий силовой модуль постоянное напряжение

Метод калибровки: этот модуль имеет функцию калибровки, поэтому вам не нужно беспокоиться о неточном отображении измерений. Если вы обнаружите, что дисплей неверный, вы можете использовать следующие методы для калибровки. Просто используйте калибровку один раз в первый раз!

Калибровка напряжения питания: Чехлы, удерживайте кнопку «set», с электричеством, в режим калибровки напряжения, ЖК-панель начнет мигать, ослабьте заданный ключ, нажмите кнопку «set», чтобы добавить, «ok», чтобы уменьшить, калибровку для правильного входного напряжения, например: Входное напряжение 12,65 в, затем отрегулируйте напряжение 12,65 в, автоматически сохраните через 2 секунды, отключите калибровку!

Модуль параметры:

Входное напряжение: 10-32 В DC вход

Выходное напряжение: 11-60 В постоянного тока постоянно регулируется (рекомендуется оставить запас рабочего напряжения, не превышающий 55 в, который подходит только для приложений, где входное напряжение меньше выходного напряжения и не может быть понижен)

Входной ток: макс. 15А (страхование 15а)

Выходной ток: максимальный 8А превышает 4А, пожалуйста, усиливает теплоотдачу (в связи с различием между входным и выходным давлением, чем больше разница, тем меньше выходной ток)

Выходная мощность: Естественное тепловыделение максимум 90 Вт, улучшенное тепловыделение максимум 150 Вт

Характер модуля: неизолированный модуль BOOST (BOOST)

Выходной диапазон постоянного тока: 0,3-8a

Рабочая температура: -10 ~ + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)

Рабочая частота: 150 кГц

Эффективность преобразования: до 95% (эффективность связана с входным и выходным напряжением, током и дифференциальным напряжением)

Защита от короткого замыкания: нет (Не используйте короткое замыкание)

Защита обратного подключения на входе: Да (только что добавлен в обновленной версии)

Светильник выходного индикатора: с индикатором зарядки, зарядным желтым и полным синим

Выход анти обратного потока: Да

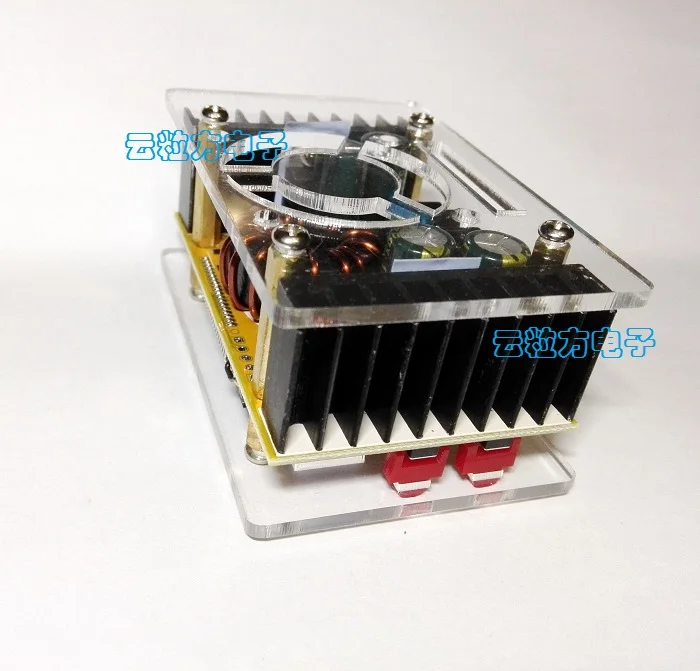

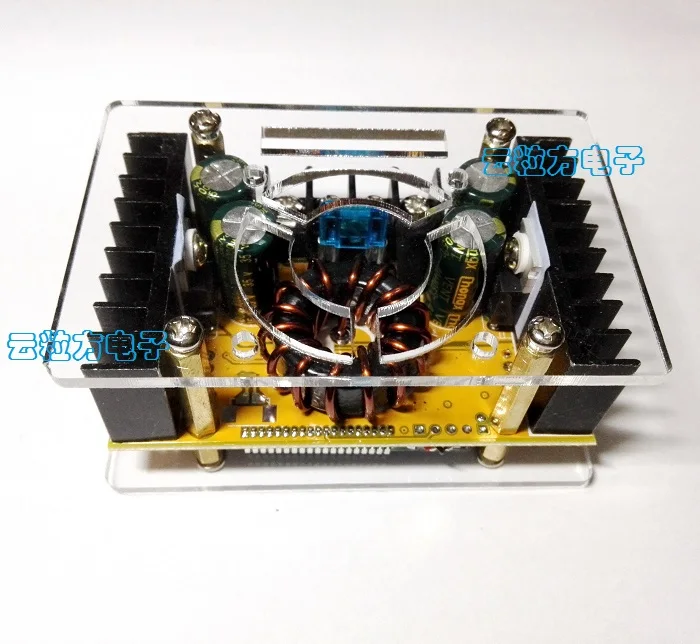

Установка: акриловая пластина с обеих сторон, 8 медных колонн, 8 3 мм винтов, легче установить ключи в обратном направлении!

Проводка: терминал или сварочный терминал, вход для входа, выход для выхода

Размер модуля: 80 мм * 53 мм * 35 мм

Вес: 135 г

Установка инструкции по уходу за изделием

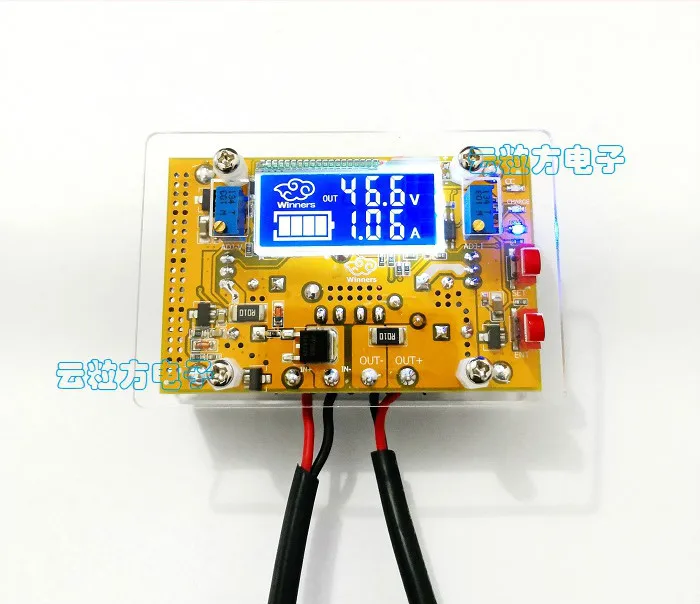

Клавиша настройки может установить режим отображения, который можно разделить на три типа:

1. Режим F-0: отображение выходного напряжения;

2. Режим F-1: отображение входного напряжения;

3. Режим F-2: попеременно отображает Входное и выходное напряжение;

Инструкции: нажмите «set», чтобы отобразить три режима отображения в цикле. Соответствующий светильник индикатора будет включаться или выключаться. Нажмите «ок» для сохранения и выхода.

Применение:

Отрегулируйте напряжение: в условиях без нагрузки, отрегулируйте «потенциометр постоянного напряжения ade-v», чтобы выходное напряжение достигло значения напряжения, которое вы хотите;

Отрегулируйте ток: Подключите нагрузку и настройте «потенциометр постоянного тока ad-1», чтобы выходной ток достиг значения постоянного тока, которое вы хотите (заводской по умолчанию является 2A больше, если значение постоянного тока, которое нужно отрегулировать, невелико, изменится на несколько оборотов против часовой стрелки). Если постоянный ток не требуется, ток нельзя отрегулировать. Примечание: Пожалуйста, не используйте короткое замыкание для регулировки тока, конструкция модуля boost не может использовать короткое замыкание для регулировки!

Специальное примечание: регулируемый ток постоянного тока, только когда фактический выходной ток нагрузки больше установленного тока, будет режим постоянного тока, В противном случае он будет работать в состоянии постоянного напряжения, а не ток регулируется до 2А, подключен к любому устройству изменился 2А, также надеюсь знать.

Вращающаяся лампа Описание: по умолчанию зарядки Вращающаяся лампа ток составляет 0,1 раз зарядный ток никель-металл-; (в процессе зарядки током батареи постепенно уменьшается, постепенно переходит от постоянного тока к постоянному напряжению. Если ток зарядки установлен на 1А, то при токе зарядки менее 0,1а желтый светильник индикатора зарядки выключен, и синий светильник индикатора зарядки включен, И зарядка аккумулятора завершена;
