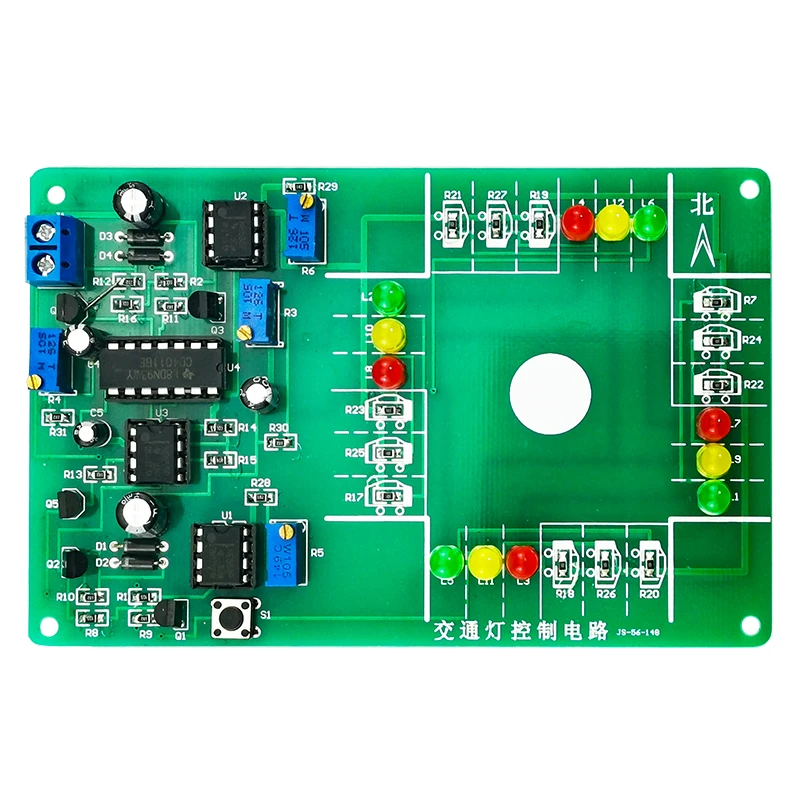

Светильник дорожного движения

1. Описание функций

Это экспериментальная схема, которая имитирует светильник дорожного движения на перекрестках.

Регулируя настройку потенциометра, светодиодный дисплей с различными цветами, излучающим диод, может установить время движения Восток-Запад и движение по северу-Юту, а также время мигания желтый светильник.

R3: Отрегулируйте желтый светильник, мигающий время, когда движение Восток-Запад превращается в движение с Севером-Югом;

R4: Отрегулируйте время мигания желтый светильник, когда движение с Севером и Югом превращается в движение Восток-Запад;

R5: Переход на восток и Запад;

R6: Регулировка времени движения в Северное и Южное страны.

II. Введение в принципы цепи

1Когда цепь только включена, светодиодный индикатор не включен. Нажмите S1, 2-й и 4-й штыри U1 находятся в то же время на низком уровне, а 3-й штырь U1-в то же время на низком уровне. Когда S1 выпущен, 4-й контакт U1 становится высоким, в то время как 2-й и 6-й контакты U1 находятся в то же время на низком уровне, таким образом, 3-й контакт U1 находится на высоком уровне, и транситорк2 включен, так что L1 L2 L3 L4 все включено, то есть, Движение Восток-Запад допускается, а Южное движение запрещено северным путём. В то же время, Триод Q3 также включен, 2-й и 4-й контакты U2 также низкий уровень, 3-й контакт U2 также выводит низкий уровень, Триод Q4 выключен, l5l6l7l8 не включен.

2Во время высокоуровневого выхода третьего штыря U1, он заряжается до C3 через D2, что делает второй штырь входного сигнала u4a высокого уровня. В то же время, блок питания VCC заряжается до C1 через R28 и R5, а напряжение шестого штыря U1 постепенно увеличивается, когда напряжение превышаетVCC, U1 3-е напряжение ноги становится низким, Q2 отключение, L1 L2 L3 L4 все выключено, U4A's 3-й выход низкий, U4C's 0-foot выход высокий уровень, U3 старт-ап колебания, 3-й контактный выход высокий и низкий уровень скачка, что делает Q5 поочередно работать в режиме вкл и ВЫКЛ, L9 L10 L111 L12 четыре желтого света мигают и выключаются. В то же время, отсек Q3, 4-я ступня U2 становится высокой, третья ступня также выводит высокий уровень, Q4 on, L5 L6 L7 L8 все загорается, то есть, допускается движение с Севером и Югом, блокируется переход на восток и Запад.

3Во время мигания желтый светильник, C3 будет разрядиться до низкого уровня через R30 и R3, так что Второй контакт u4a станет низким уровнем, третий штифт выводит высокий уровень, 0 штифта u4c выводит низкий уровень, U3 перестанет вибрировать, Желтый светильник перестанет мигать.

4Во время прохода между Севером и Югом источник питания VCC заряжает C2 через R29 и R6, а напряжение на 6-ой ноге U2 постепенно увеличивается. Когда напряжение превышает VCC, напряжение на 3-й ноге U2 становится низким, Q4 выключается, L5 L6 L7 L8 выключается полностью, в то время как желтый светильник выключается и мигает, l1 L2 L3 L4 включается полностью, и переход Восток-Запад разрешен снова, И переход к северу-югу запрещен. Цикл продолжается и включается.

СПИСОК КОМПОНЕНТОВ:

Серийный номер

Название компонента

Параметр

Класс

Номер

1

Электролитическая Емкость

47 мкФ/25 в

C1 C2

2

2

МкФ/25 в

C3 C4

2

3

МкФ/50 в

C5

1

4

Диод

1N4001

D1~ D4

4

5

[Светодиодный]

5МмКрасный

L3 L4 L7 L8

4

6

5МмЖелтый

L9 L10 L11 L12

4

7

5МмЗеленый

L1 L2 L5 L6

4

8

Dynatron

8050

Q1~ Q5

5

9

Smd резистор

10K

R1 R2 R8 R14 R16

5

10

470K

R15

1

11

100

R7 R17~ R27

12

12

1K

R9~ R13 R28 ~ R31

9

13

3296 ВтПотенциометр

1 м

R3 R4 R5 R6

4

14

Клавишный переключатель

6*6*5

S1

1

15

Интегральная схема

NE555

У1 U2 U3

3

16

CD4011

У4

1

17

Интегрированный разъем электрической цепи

DIP-8

Подходит для U1-U3

3

18

DIP-14

С u4

1

19

Шнур питания

Линия Dupont

2

20

Монтажная стойка монтажной платы

3* 10 мм

4

21

Винты для установки

3* 6 мм

4
