Дисковый генератор высокой мощности 1000 Вт + без сердечника постоянный магнит DIY

Дисковый генератор высокой мощности 1000 Вт + без сердечника постоянный магнит DIY

Размер генератора: 185 x185

Вал генератора: 20 мм/12 мм

Ротор генератора: 2x12 пар магнитных ступеней, 150 мм

Генератор катушка: 2x9 катушек, диаметр провода 1,18 мм

Мощность генератора: 1000 Вт + 1000 Вт

Скорость генератора: 120-1500

Напряжение генератора: 1-100 в

Ток генератора: 1-65a

Для увеличения мощности генератора принимается Тип суперпозиции, скорость неизменна, размер такой же, мощность удваивается, максимальная может быть 10 слоев, достичь 10 кВт. Кроме того, корпус генератора разделен на два типа: акриловую и стальную пластину, Акриловый кристалл прозрачный, красивый внешний вид, относительно высокопрочная стальная пластина, в соответствии с их выбором.

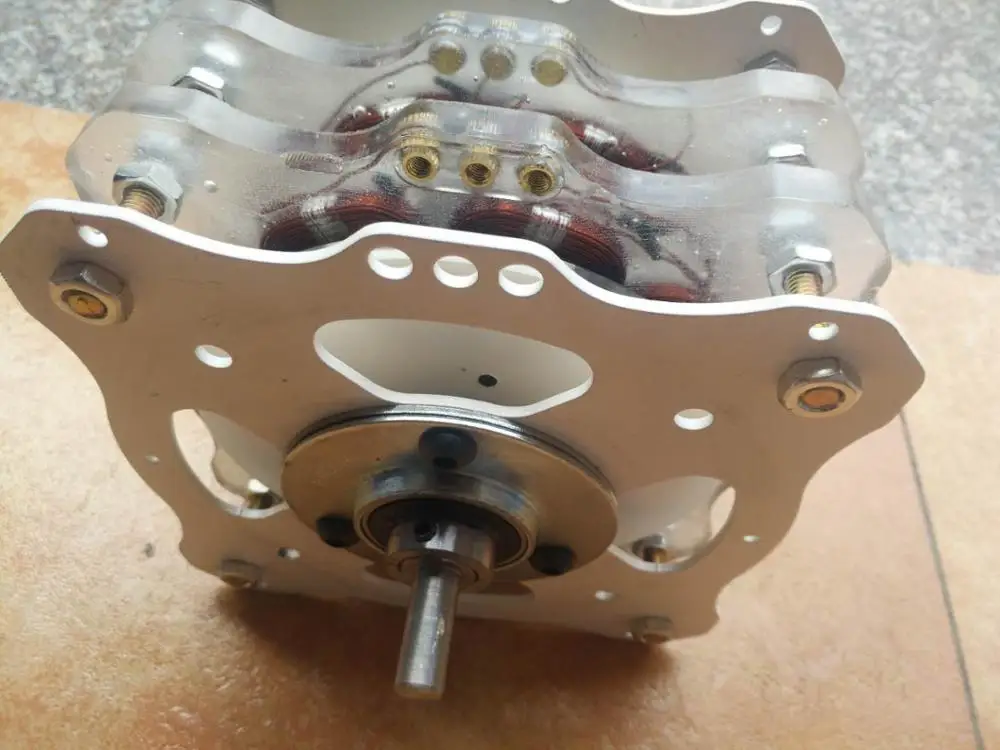

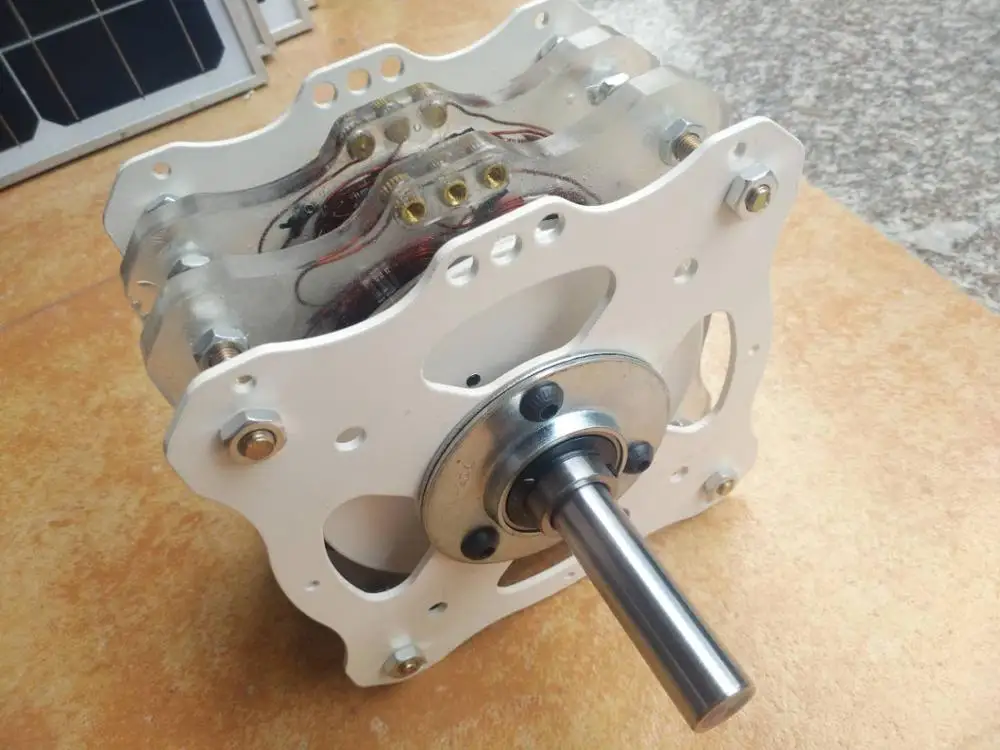

Обеспечивает двойной вал спереди и сзади, диаметр переднего вала 20 мм, диаметр заднего вала 12 мм, Толщина катушки 10 мм, герметичная ткань из волокна и эпоксидная смола, Высокая водонепроницаемость.

Ротор использует 24 редкоземельные ndfeb сильные магнитные, n45.размер магнитной стали: 30 мм * 20*10 мм, утолщенная магнитная сталь, задняя часть магнит принимает 3,5 мм высокая проницаемость чистый из тостолистой стали. Железная пластина для выпечки краски коррозионная и водонепроницаемая, максимизирует магнитную индукционную линию, концентрацию магнитного поля. Повышение эффективности.

Этот генератор используется в различных областях свободной энергии, энергии ветра, воды, рабочей силы, двигателя внутреннего сгорания, электромобиля и т. Д.

Генератор без сердечника дискового типа состоит из двух частей, ротора и статора. Это конструкция с двойным ротором, а арматура статора находится в середине ротора с двойным захватом, образуя структуру зазора с двойным воздухом со статором. Если дизайн статора является разумным и производство является точным, Магнитное натяжение ротора с обеих сторон ротора может быть сбалансировано друг с другом во время работы, так что подшипник не подвержен осевой силе и срок службы двигателя может быть увеличен. Магнитная сталь непосредственно приклеивается к Ротору. Обмотки двигателя не имеют паза и не имеют основной структуры, что может уменьшить пульсацию электромагнитного крутящего момента, вызванную эффектом зубной пазы, и принести много недостатков, вызванных сердечником. Более того, поскольку арматура не имеет железного сердечника, Магнитной цепи не существует проблема насыщения, теплотворная способность уменьшает, вызывает массу двигателя уменьшить, потеря низкая, эффективность увеличивается. Потому что нет проблем с магниторезистентностью без железного сердечника, он имеет преимущества низкого крутящего момента сопротивления, высокой плотности мощности и плавной работы на низкой скорости. Его динамическая производительность очень превосходна, что очень подходит для прямой передачи энергии ветра с низкой скоростью ветра, и он может реализовать светильник запуска ветра и светильник генерации энергии ветра. Он также хорошо подходит для районов, где свободная энергия требует высокой эффективности.

Генератор, обновленный белым диском катушки, заменит прозрачный диск катушки, Диаметр вала: 20 мм.
