Регулируемый повышающий понижающий модуль Напряжение конвертер ЖК-дисплей

Регулируемый повышающий понижающий модуль Напряжение конвертер ЖК-дисплей

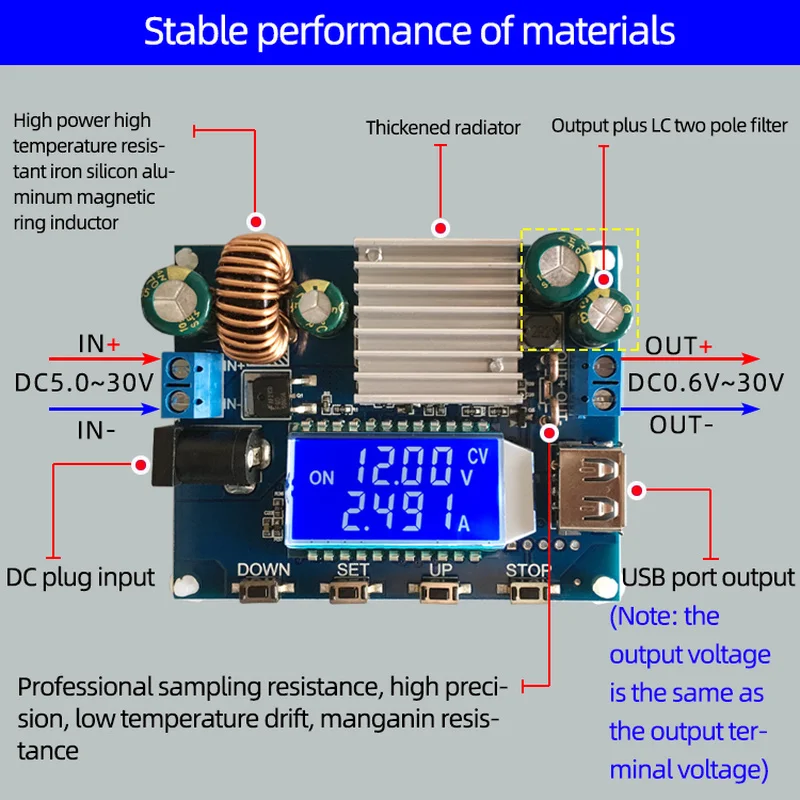

Основные характеристики изделия:
1. Напряжение и ток можно отрегулировать с помощью числового управления, что удобно, быстро, промышленного качества и высокой точности, и может быть непосредственно использовано в инженерных проектах;
2. Установлен профессиональный ЖК-дисплей с четким интерфейсом, простым управлением и почти идеальным механизмом защиты;
3. Аппаратная защита: защита от обратного подключения на входном конце, без перегорания при обратном подключении; Защита от короткого замыкания на выходном конце, без перегорания при коротком подключении; Защита от обратного подключения на выходном конце, нет дополнительного противооборотного диода наполнения при зарядке аккумулятора;
4. Защита программного обеспечения: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от перегрузки по (OPP), защита от перегрева (OTP), защита от входа под напряжением (LVP);
5. Можно установить регулирующее напряжение по умолчанию или постоянное значение тока, которое можно быстро регулировать в различных вариантах применения;
6. Напряжение и ток могут быть заблокированы, чтобы предотвратить неправильную эксплуатацию!
7. Множество материалов, стабильная производительность и широкое использование.

1. Параметры товара:
Вход напряжение: DC5.0V-30V (LVP с Защита от пониженного напряжения в тех случаях, когда Вход напряжение ниже 4,7 V, рекомендуется использовать его в тех случаях, когда Вход напряжение если сумма вашего заказа превышает 7V. Когда входное напряжение ниже 7 в, выходная мощность уменьшается. Чем ниже входное напряжение, тем меньше Выходная мощность)
Выходное напряжение: 0,6-30 В постоянного тока
Выходной ток: 0-4,0 А
Выходная мощность: 35 Вт при естественном рассеивании тепла, 50 Вт под воздушным охлаждением
Точность напряжения: ± 0.5% + 1 слово, разрешение: 0,01 в, Заводская калибровка
Точность тока: ± 0.8% + 3 слова, разрешение: 0001 А, Заводская калибровка
КПД преобразования: около 88%
Мягкий старт: Да
Защита от обратного подключения на входе: Да, обратное подключение не горит
Анти-обратный поток на выходе: Да, его можно подключить напрямую к батарее
Защита от короткого замыкания на выходе: Да, может напрямую коротко выводить выходной терминал
Температурная защита (OTP): Да, 100 ℃
Рабочая частота: 180 кГц

Описание ключа:
Вкратце нажмите клавишу вверх/вниз, и напряжение будет отрегулировано по умолчанию. Поддерживается Длительное нажатие (быстрое увеличение/уменьшение).
Нажмите и удерживайте кнопку SET в течение 1 секунды, чтобы отрегулировать значение постоянного тока (предельное значение тока);
Установите и мигайте CV при регулировке напряжения и установите и мигайте CC при регулировке тока.
Вкратце нажмите кнопку SET, чтобы переключить отображаемый ток A/мощность W/емкость Ah/энергию WH/время h;
Вкратце нажмите кнопку ВКЛ/ВЫКЛ, чтобы включить/выключить выходную мощность;
Нажмите и удерживайте кнопку ВКЛ/ВЫКЛ в течение 2 секунд, чтобы переключить Входное и выходное напряжение дисплея.

При установке CC значение постоянного тока будет отрегулировано по умолчанию. Когда светодиодный работает, быстрое затемнение можно реализовать нажатием кнопки «вверх/вниз», что очень удобно!

2. Инструкции по использованию интерфейса настройки:
2,1. Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы войти в интерфейс настройки;
2,2. Отрегулируйте размер параметров с помощью кнопки вверх/вниз, поддержка длительного нажатия (быстрое увеличение/уменьшение), короткого нажатия кнопки set для переключения параметров для регулировки;
2,3. В интерфейсе OAH / OPH / OHP быстро нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции. Если он закрыт, Отобразите «----»;
2,4. В интерфейсе параметров OAH / OPH Длительное нажатие кнопки «Вкл/Выкл» для выбора диапазона емкости (9.999Ah/99.99Ah/999.9 Ач/9999 Ач, 9.999 Втч/99.99 Втч/999.9 Вт/9999 Вт/ч)
2,5. После установки параметров нажмите и удерживайте кнопку set в течение 3 секунд, чтобы выйти из интерфейса настройки и автоматически сохранить параметры настройки;

Примечание: После защиты продукта выход будет выключен, и ЖК-дисплей будет отображать соответствующий код защиты (LVP / OVP / OCP / OPP / OAH / OPH / OHP). Сам чип питания также обладает различной защитой. Если сам чип защищен, будет отображаться OEP.

3. Этот товар имеет функцию блокировки:
Нажмите и удерживайте кнопку set в течение 5 секунд, чтобы заблокировать заданное напряжение и ток во избежание неправильной работы! После блокировки нажмите и удерживайте заданную кнопку в течение 5 секунд для разблокировки!
4. Использование продукта:
4,1. Используется как обычное повышение и понижение напряжения с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/пониженного напряжения;
(1) Установите значение напряжения.
(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, если значение постоянного тока составляет 3,00 А, максимальный ток может достигать всего 3 А при использовании продукта. И когда ток достигнет 3 А, ЖК-дисплей отобразит статус «CC», иначе ЖК-дисплей отобразится» Состояние CV)
4,2.Используйте в качестве зарядного устройства
Изделия без функции постоянного тока не могут использоваться для зарядки аккумулятора. Из-за большой разницы в давлении между потребляемой батареей и зарядным устройством зарядный ток слишком велик, и аккумулятор поврежден. Таким образом, в начале аккумулятор должен быть заряжен постоянным током. Когда зарядка достигает определенного градуса, аккумулятор можно автоматически Переключить обратно на зарядку с постоянным напряжением.
(1) определить плавающее напряжение заряда и зарядный ток аккумулятора, который вам нужно заряжать; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, плавающее напряжение заряда составляет 4,2 в; если это перезаряжаемая батарея 12 В, обычно Установите плавающее напряжение заряда примерно на 14 в)
(2) при условии отсутствия нагрузки Установите значение напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда; (если заряжен литиевый аккумулятор 3,7 в, Отрегулируйте выходное напряжение до 4,2 в).
(3) при отсутствии нагрузки Установите постоянное значение тока (зарядный ток батареи);
(4) подключите аккумулятор и зарядите.
4,3. Используется как светодиодный драйвер постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение светодиода, которое необходимо для привода;
(2) на холостом ходу, оборот в минуту (состояние, установите значение напряжения и текущее значение для того, чтобы сделать выходное напряжение достичь максимальной рабочее напряжение и ток светодиодный;
(3) Подключите светодиод и проверьте аппарат.
Это изделие может регулировать значение постоянного тока (от 0 до рабочего тока), чтобы реализовать плавное затемнение светодиодный и отсутствие стробоскопического эффекта!
5. Характеристики
5,1 статистика емкости/энергии/времени работы:
После включения (включения) будет автоматически активирована статистика, и значение предыдущего состояния будет отображаться после выключения (выключения) питания. После того, как питание включено снова (ВКЛ), запись будет включена автоматически снова; В соответствующем интерфейсе Длительное нажатие кнопки вкл/выкл в течение 3 секунд автоматически сброс соответствующих данных.
5,2 установить максимальную емкость/максимальную мощность/Максимальное время работы
5.2.1. Установите максимальную емкость (ОА)/энергию (OPH): когда началась функция OAH / OPH, когда статистическая Емкость/энергия выше установленной максимальной емкости/энергии, питание автоматически выключает выход и мигает «OAH»/«OPH»; После выключения сигнала тревоги, Данные о емкости/энергии будут автоматически очищены;
5.2.2. Установите максимальное время разряда (OHP): при включении функции OHP, когда время работы питания превышает установленное максимальное время разряда, питание автоматически выключает выход и мигает «OHP»; После выхода сигнализации OHP автоматически очистится статистика времени;
Эта функция может хорошо реализовать источник питания в количестве/времени.
Примечание: Если функции OAP / OPH и OHP не включены, источник питания автоматически записывает Емкость/энергию и время работы. При включении функций OAH / OPH и OHP источник питания автоматически выключит выход при достижении установленного значения; При включении функции OHP, время работы блока питания-это обратный отсчет;
6. Меры предосторожности:
6,1. Входной модуль VIN- of запрещен для короткого замыкания с выходным OUT-в противном случае функция постоянного тока не будет работать.
6,2. Убедитесь, что мощность источника питания всегда больше, чем требуется выходная нагрузка!
6,3. Если модуль хочет выводить на полной нагрузке, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт; Максимальное значение тока модуля составляет 4a, при условии, что максимальная выходная мощность ограничена, например, выход 18 в, ток не должен превышать 2 А.
6,4. Модуль имеет функцию защиты от пониженного напряжения на входе, которая по умолчанию составляет около 4,7 В. Когда оно ниже этого значения, оно автоматически отключит выход, и когда напряжение выше 4,7 В, оно автоматически восстановит выход (Примечание: 4,7 В-это напряжение в порте устройства, когда входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
