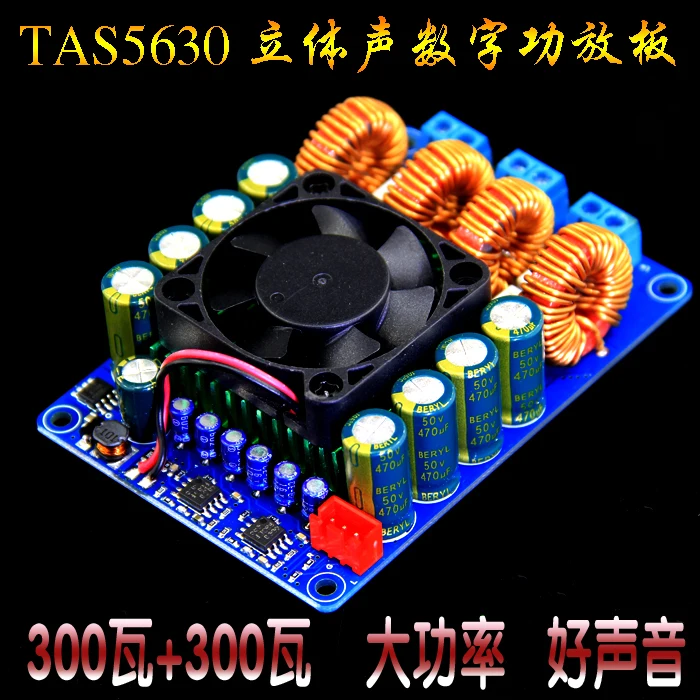

TAS5630 2X300w стерео/Двухканальный/высокомощный класс D/плата цифрового усилителя

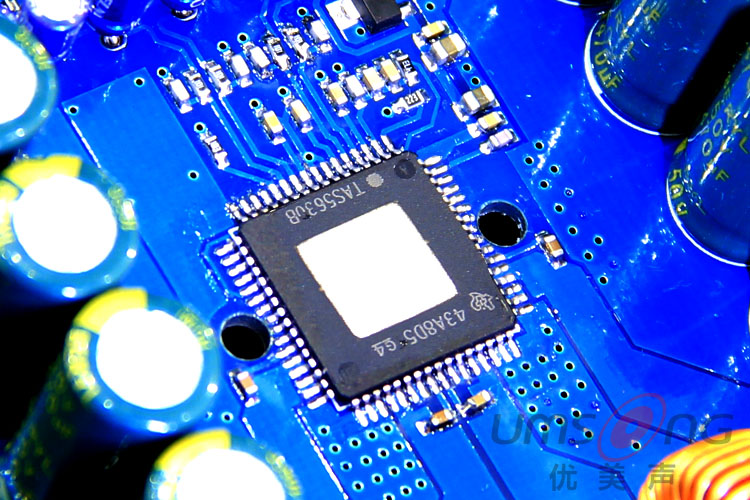

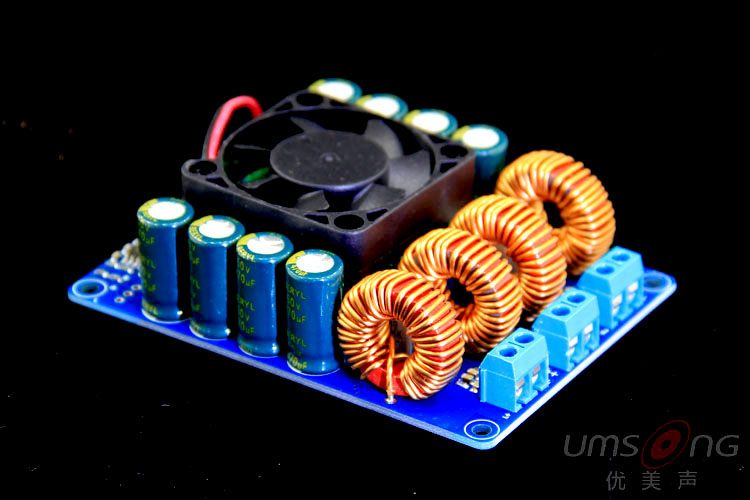

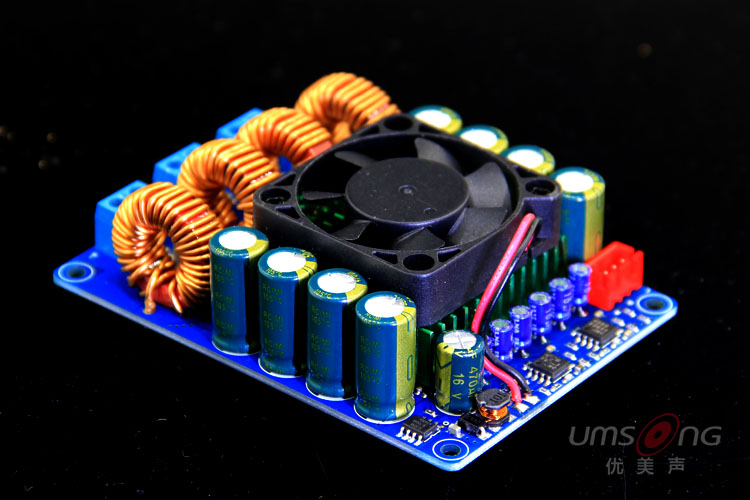

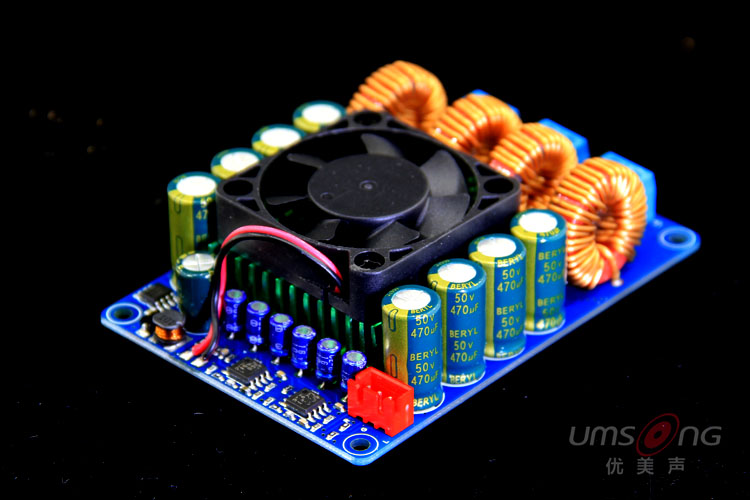

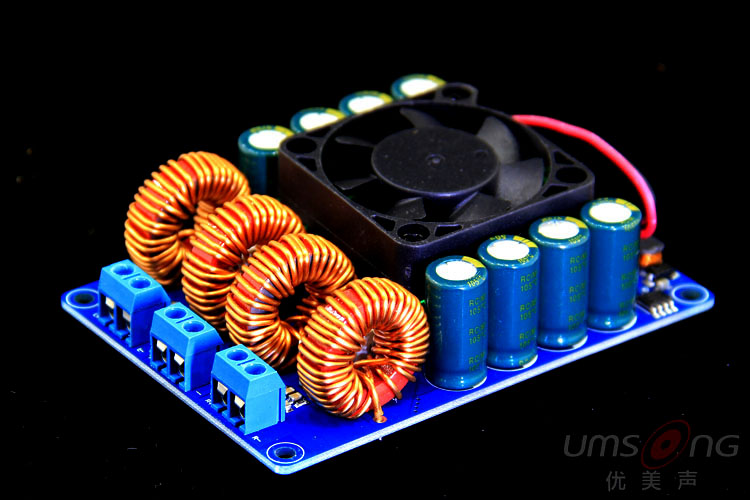

Усилитель класса D TAS5630 может управлять 300 Вт + 300 Вт стерео выходной мощностью при DC48V при нагрузке 4 Ом. Они используют технологию HD PurePath™ и усовершенствованную замкнутую архитектуру TI для достижения следующего поколения системы домашнего кинотеатра blu-ray, автономного домашнего кинотеатра, профессиональное воспроизведение мультимедиа высокой четкости и сверхнизкое искажение аудиосистемы. В настоящее время это топ-цифровой усилитель мощности с самой большой мощностью одного чипа. Он имеет чрезвычайно низкое искажение, высокое разрешение и поставляется с вентилятором. Он полон материалов, тонкой работы и стоит того, чтобы иметь.   Физическая съемка доски выглядит следующим образом:

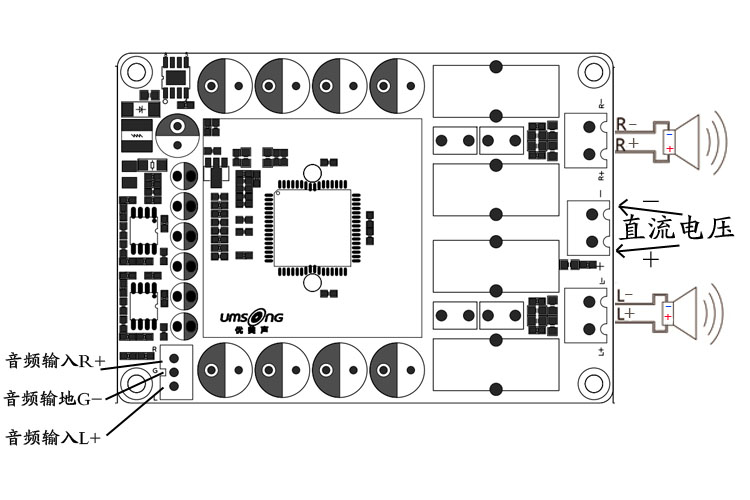

Схема подключения платы усилителя мощности выглядит следующим образом:

Индекс параметра:   DC = 50 в, R = 4Ω, THD + N = 10%, P = 300 Вт DC = 50 в, R = 6Ω, THD + N = 10%, P = 210 Вт Когда DC = 50 В, R = 8Ω, THD + N = 10%, P = 160 Вт   DC = 50 в, R = 4Ω, THD + N = 1%, P = 240 Вт DC = 50 в, R = 6Ω, THD + N = 1%, P = 160 Вт DC = 50 в, R = 8Ω, THD + N = 1%, P = 125 Вт   Размер платы: Длина x Ширина x Высота = 91x64x27мм   Вес: 130 грамм   Рекомендуемый Источник питания: 48 В постоянного тока, 600 Вт   Суммарный Коэффициент нелинейных искажений (THD + N): ﹤ 1% Отношение сигнал-шум (SNR):> 100 дБ Вход импеданс: 20KΩ Выходное смещенное напряжение: 15мВ 150мв Напряжение коэффициент усиления антенны: Регулируемый Коэффициент конверсии (SR): 50 в/США Частотный диапазон отклика: 20 Гц-20 кГц Диапазон электропитания: DC20--DC50V
