Продукты серии JTDM110x представляют собой входные и выходные модули на основе коммуникационного протокола CANopen. Обладает характеристиками лаконичности, компактности, высокой интеграции, адаптивности к промышленному участку, идеальных функций, надежности и безопасности.

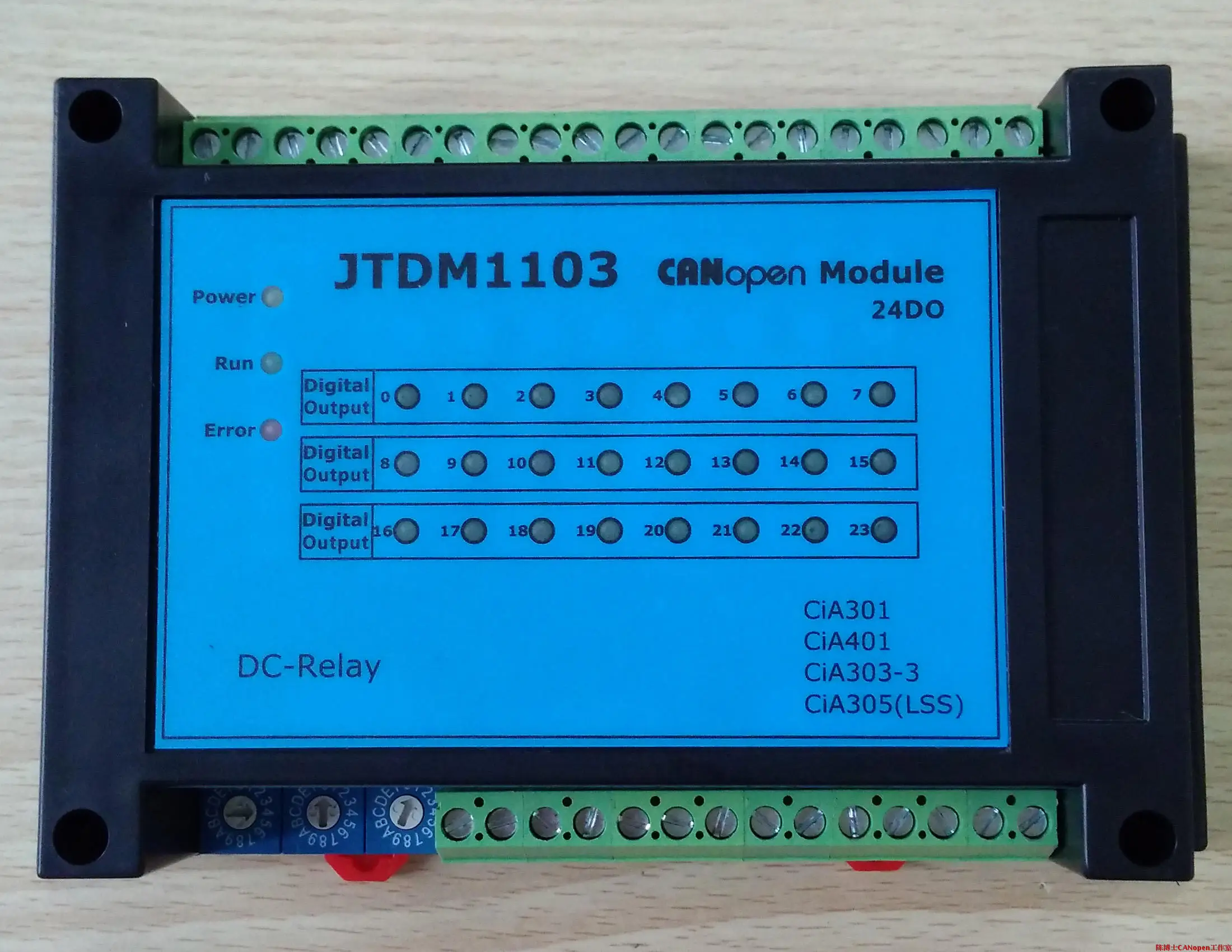

JTDM1103-это модуль с 24-канальным цифровым выходом в продуктах серии JTDM110x.
Модуль принимает в качестве ядра мощный 32-битный процессор и оснащен идеальной программой прошивки для реализации CANopen связи и управления портами промышленного выхода. Модуль также обладает богатством функций настройки и диагностики, чтобы обеспечить удобную конфигурацию модуля и работу безопасной и надежной. Модуль предоставляет соответствующий документ EDS, который удобен для настройки и использования в главной станции CANopen.
Все входные, выходные данные, связь и другие параметры можно получить доступ и установить через CANopen.
JTDM1103 работает как CANopen slave устройство, он соответствует спецификации устройства CANopen CiA401 V2.1 и CANopen связь Спецификация CiA301 V4.02, поддерживает LSS (услуги установки уровней, CiA 305), И может выполнять идентификацию узла и скорость передачи данных через Настройку can-шины.
Модуль имеет два индикатора состояния, которые соответствуют спецификациям CiA 303-3.

Характеристики выходного порта:

24-канальный релейный выход, максимальное переключающее напряжение переменного тока 250 В или 30 В постоянного тока, максимальный переключающий ток 2,5 А, максимальная коммутационная Емкость 250 В переменного тока 2,5 А (625 ВА) или 30 В постоянного тока 2,5 А (75 Вт) на канал DO8-DO15 общий терминал каждые 8 каналов, а DO16-DO23 общий терминал каждые 4 канала.

Функции связи и конфигурации устройства:

Трансивер CAN-шины магнитно изолирован и поддерживает максимум 110 узлов CAN на одной шине;
Встроенное сопротивление клемм 120ом, можно включить или отключить через внешнюю проводку;
С защитой от перенапряжений, защитой от ESD и молниезащитой;

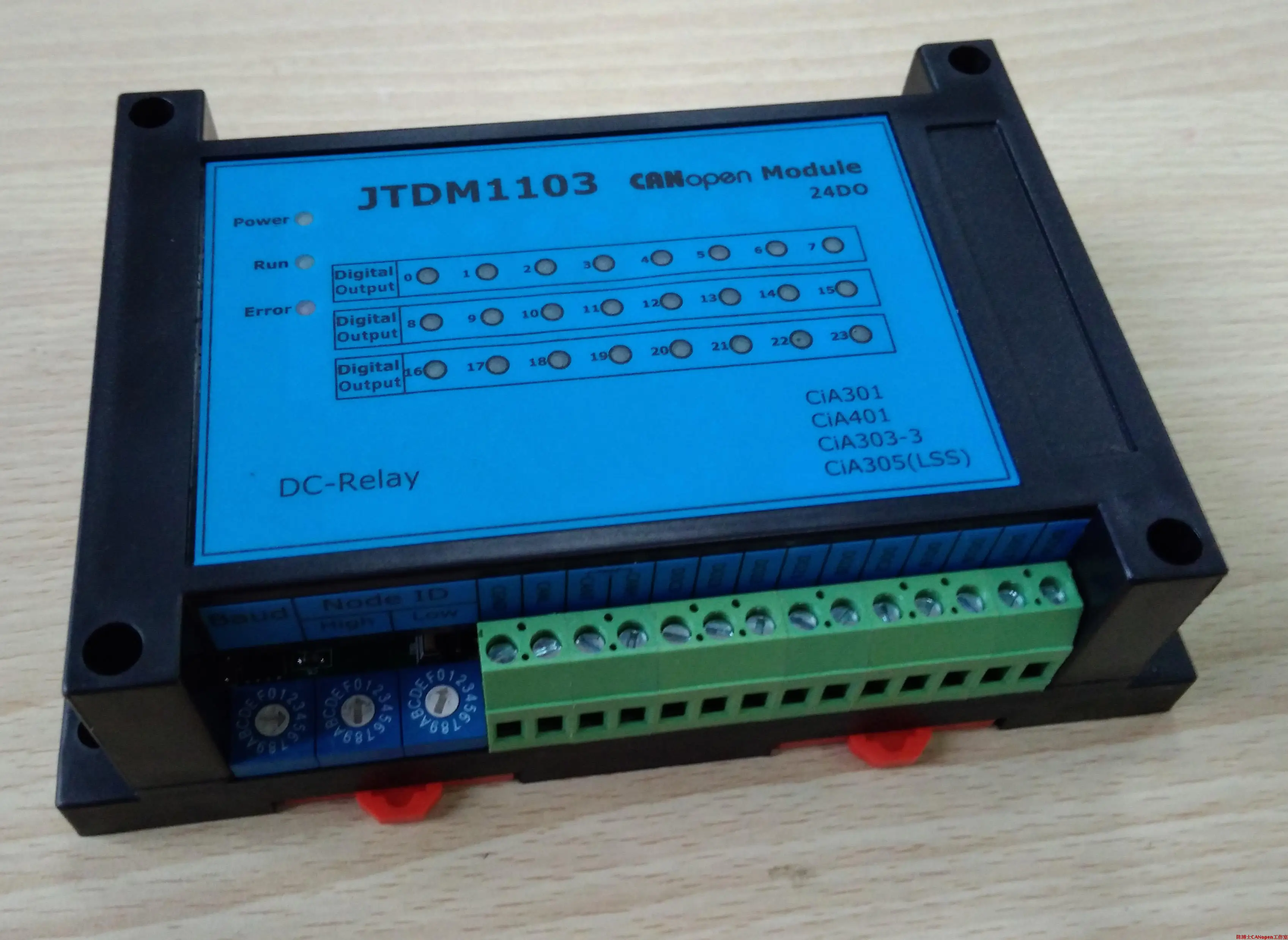

Три 16-позиционных поворотных переключателя кодирования, которые могут устанавливать все идентификаторы узлов и скорости передачи данных, поддерживаемые протоколом CANopen в оборудовании, А также может устанавливать идентификаторы узлов и скорости передачи данных в программном обеспечении через протокол LSS;
Шина CAN поддерживает 9 стандартных скоростей передачи данных CANopen: 10 кбит/с, 20 кбит/с, 50 кбит/с, 100 кбит/с, 125 кбит/с, 250 кбит/с, 500 кбит/с, 800 кбит/с и 1 Мбит/с.
Встроенная энергонезависимая память может сохранять заданные параметры и другую информацию.

Особенности CANopen:

Соответствует спецификации связи CANopen CiA301 V4.02;
Соответствует спецификации устройства CANopen CiA401 V2.1;
Индикатор состояния Соответствует спецификации CANopen CiA 303-3 V1.0;
Служба настройки уровней поддержки (LSS, CiA305 V1.1), Идентификатор узла и скорость передачи данных можно установить с помощью can-шины;
Предоставление 1 RPDO (также может поддерживать 2 двойных повторяющихся RPDO), передачу данных выходного процесса в реальном времени;
В качестве сервера SDO поддержка клиента SDO для доступа к словарям объектов через SDO;
Поддержка двух видов методов контроля ошибок NMT: защита узлов и сердцебиение;
Поддержка производителей сердцебиения и потребителей до 5 сердцебиений, которые могут самостоятельно генерировать сердцебиение и отслеживать сердцебиение с до 5 других сайтов;
Как производитель экстренных сообщений, когда возникают сбои или события NMT (защита жизни, события мониторинга сердцебиения), информация о сбое может быть отправлена через экстренные сообщения
Объектный словарь поддерживает объекты индекса 1003H, которые могут записывать историческую информацию о неисправностях и событиях НМТ в энергонезависимую память;
Объектный словарь поддерживает объекты индекса 1010H, а данные настроенного словаря объектов можно классифицировать и сохранять в энергонезависимой памяти через SDO;
Словарь объектов поддерживает объекты индекса 1011H, а классификация данных словаря объектов может быть восстановлена до значения по умолчанию с помощью SDO.

Источник питания и экологические требования:

Рабочее напряжение: 10 ~ 30 В постоянного тока, Рекомендуемое напряжение 24 В постоянного тока
Потребляемый ток: не более 140мА (в чехле DC24V)
Рабочая температура: -20 °C ~ 70 °C
Температура хранения: -20 °C ~ 90 °C
Размеры (Д × Ш × В): 145 мм × 90 мм × 40 мм
Способ установки: Стандартный DIN рельсовый зажим
Уровень защиты: IP20
