PM волоконно-поляризационный комбайн/сплиттер | Лампы и освещение

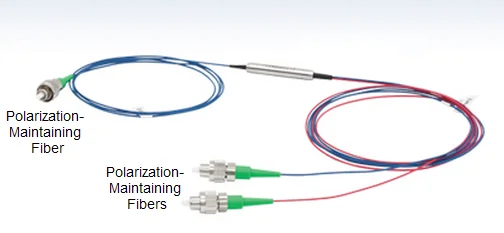

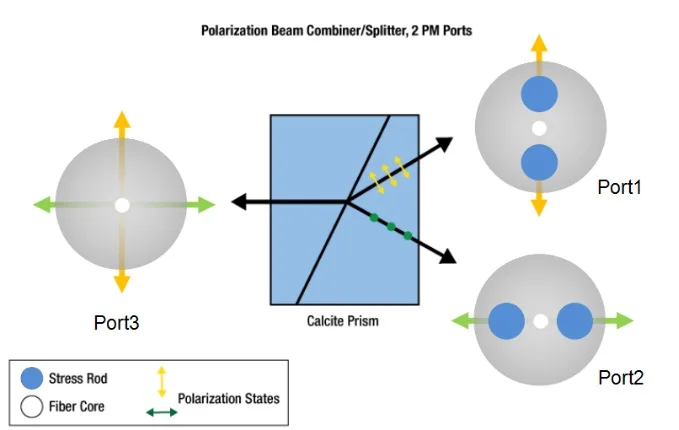

Применение Поляризация, мультиплексирование, поляризация Усилители edfa с высокой мощностью Волоконно-оптический датчик Характеристика Совмещение или разделение ортогонального поляризованного света в оптоволоконной системе Высокий коэффициент затухания Двунаправленный характеристики: один однорежимный порт и два поддерживающих порта поляризации Дополнительный разъем FC / PC или FC / APC Волоконно-Волоконный комбинированный пучок поляризации (PBC) или разветвитель пучка поляризации (PBS) используется для соединения двух ортогональных пучков поляризации в одно волокно, или пара ортогонального поляризованного светильник, который содержится в одном волокне, на выходе из двух волокон соответственно. В этом устройстве одна сторона призмы кальцита имеет две поляризационные поддерживающие (PM) волоконные ветви, а другая сторона-одномодовое (SM) волокно или поляризация, поддерживающее волокно (PM). В двух поляризационных волокнах медленная ось волокна выравнивается с максимальным направлением передачи поляризационного состояния. PBC & amp; PBS имеет одну одномодовую волоконную ветку и две поляризационные поддерживающие ветви волокна, как показано на рисунке ниже. Если неполяризационный сигнал входит в одномодовое волокно (порт 3), Призма кальцита разделит луч на два ортогональных линейно поляризованных луча. Медленная ось каждой поляризации, поддерживающей волокно, согласуется с направлением поляризации поляризованного света, излучаемого из призмы (порты 1 и 2). PBC также может использоваться в обратном направлении, соединяя два ортогональных поляризационных пучка от входного потока поляризации, поддерживающего волокно, до одномодового выходного волокна, которое называется PBS. Направление поляризации луча на портах 1 и 2 должно быть выровнено с медленной осью волокна. Если направление поляризации луча происходит от портов 1 и 2, то оно выровнено с быстрой осью оптического волокна, призма будет преломлять его в разных направлениях и не будет излучать из порта 3 наконец. Поляризационный пучок часто используется для соединения лучей с двух насосных лазеров в одно волокно, чтобы увеличить входной оптический сигнал усилителя EDFA или Raman.

Параметры

Блок

Значений

Класс

-

P

А

P

А

Центр волны

Метрический номер

1310,1550

1064980

Диапазон длин волн

Метрический номер

± 40

± 20

Тип. Потеря вставки при 23 ℃

ДБ

0,4

0,5

0,6

0,7

Макс. Потеря вставки при 23 ℃

ДБ

0,6

0,7

0,8

0,9

Минимальный коэффициент вымирания при 23 ℃

ДБ

22

20

22

20

Направленность

ДБ

50

Мин. Обратных потерь

ДБ

50

Максимальная оптическая мощность (CW)

МВт

300

Макс. Предел нагрузки

N

5

Тип волокна

Порт 1 и 2

-

Панда премьер-министра волокно

Порт 3

SMF-28E, Hi1060 или PM Panda fiber

Рабочая температура

°C

-5 ~ + 70

Температура хранения

°C

-40 ~ + 85

Для устройства с разъемом IL на 0,3 дБ выше, RL на 5 дБ ниже, ER на 2 дБ ниже.

Ключ разъема по умолчанию выровнен до медленной оси.

PBC/S-1111-23456-777

1111

-Центр Длина волны:

1550 = 1550 нм, 1310 = 1310 нм, ......,850 = 850нм

2

Класс:

P = идеальный класс, A = класс A

3

-Тип волокна для порта 3:

1 = SMF-28E, 2 = Hi1060, 3 = медленная ось, выровненная на Port1, 4 = медленная ось 45 °, выровненная на Port1

4

-Тип волокна для порта 1,2:

1 = PM Panda fiber, 2 = SMF-28E, 3 = Hi1060, S = указано

5

-Косичка Тип:

0 = 250мкм голеное волокно, 1 = 900мкм свободная трубка

6

Фигурок животных (верблюда) Длина:

0 = 0,8 м, 1 = 1 м

777

-Тип разъема:

0 = FC/UPC,1 = FC/APC,2 = SC/UPC,3 = SC/APC,4 = LC/UPC,5 = LC/APC
