Цифровой микроскоп 4K Ultra HD 16mp HDMI совместимый с USB Wi Fi выходом порта GE камера

Цифровой микроскоп 4K Ultra HD 16mp HDMI совместимый с USB Wi Fi выходом порта GE камера

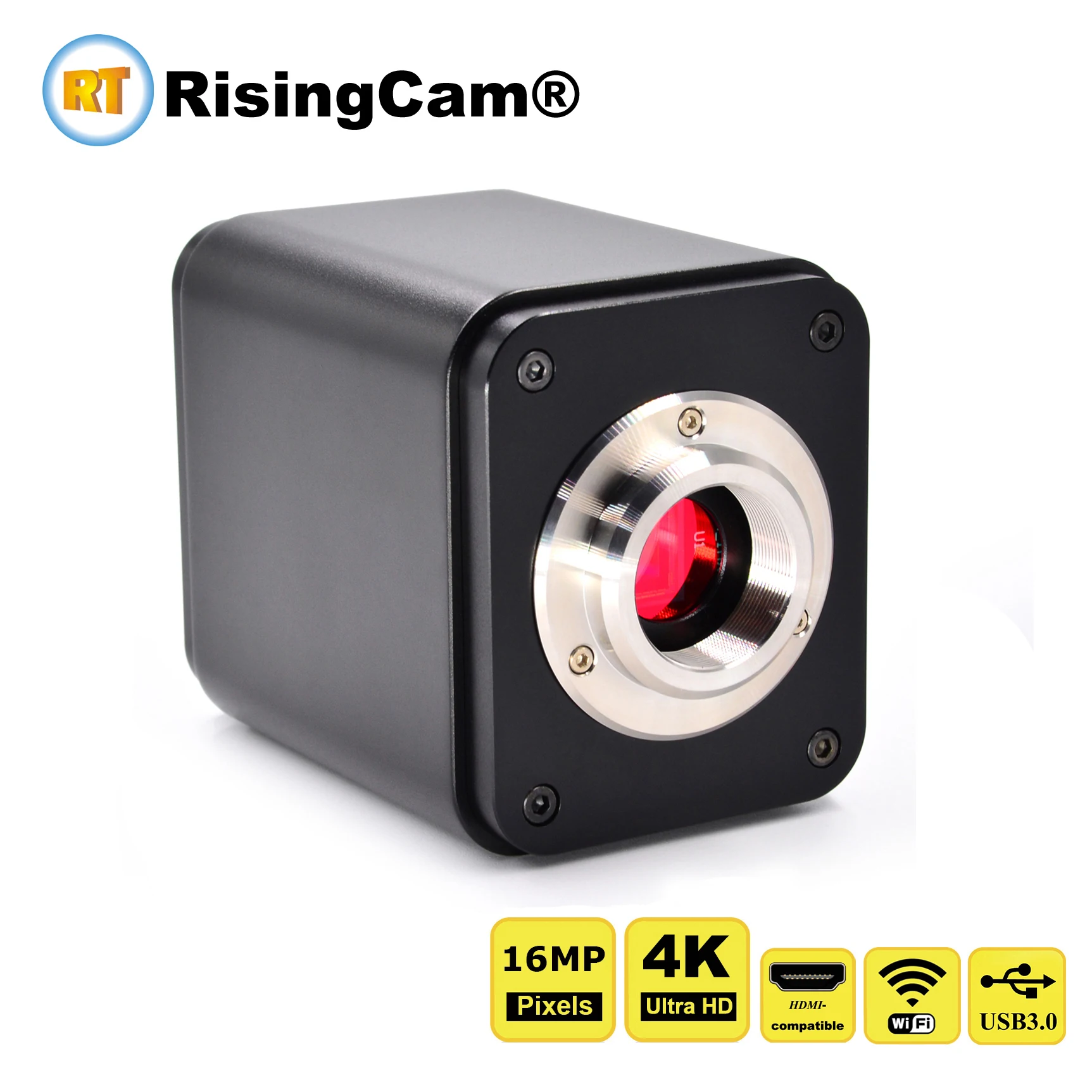

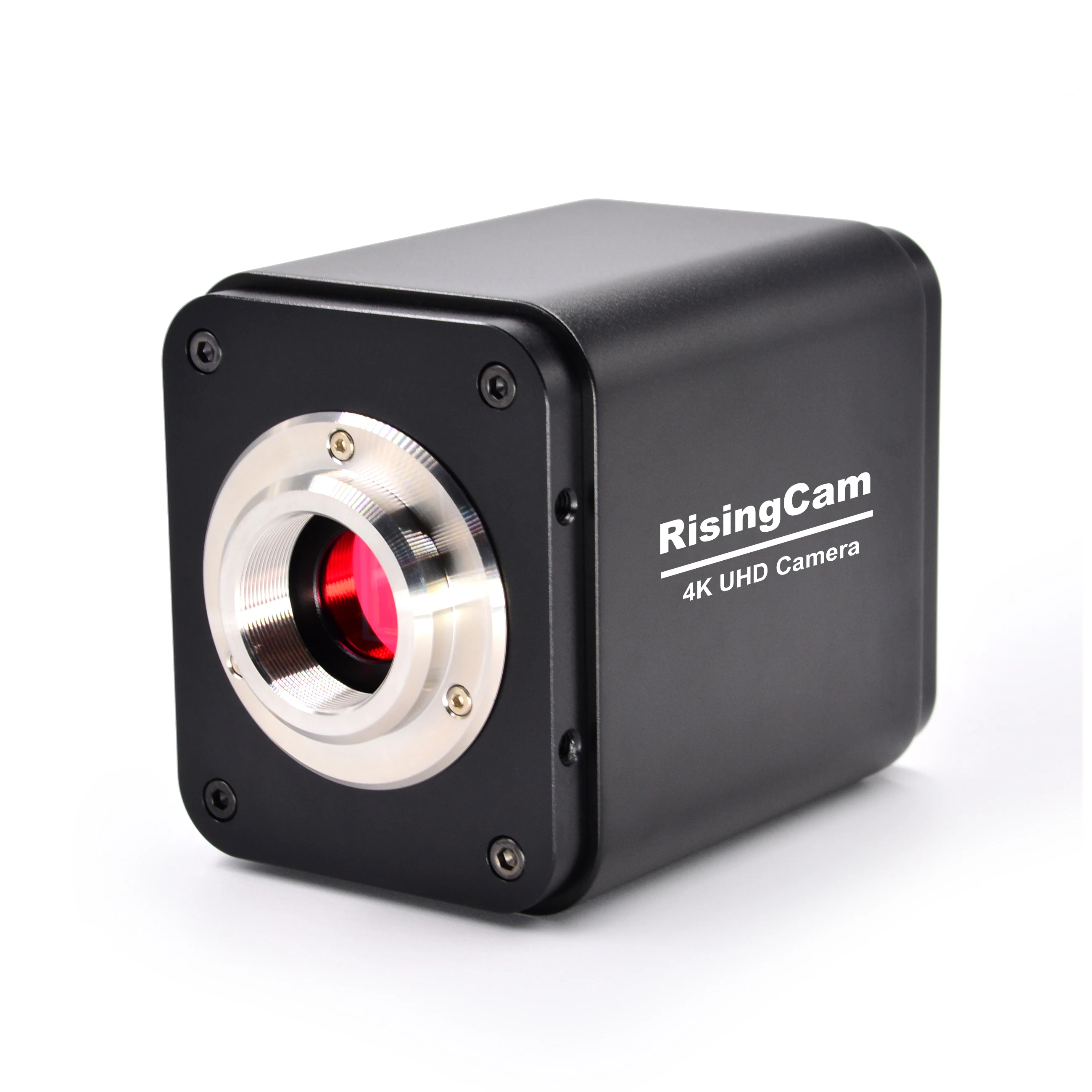

Модель NoXP4K16MA

ВXP4K16MAСерия представляет собой следующее поколение изображений в режиме реального времени с разрешением 4K при 30 FPS.

Серия XP4K16MA поставляется с cmos-датчиком Sony Exmor с высокой чувствительностью, низким темным током и без мазков, достигаемых благодаря применению R, G и B первичных цветовых мозаичных фильтров.

Камера использует стандартный C-mount интерфейс для максимальной совместимости с различными микроскопическими системами. Его можно использовать как автономный рекордер при использовании с монитором HDMI или телевизором, или в режиме реального времени передавать на ПК через USB, WiFi и Gigabit Ethernet (GE) для записи изображений и видео.

Аппаратные функции 3D denoising, sharity и local tone mapping значительно улучшают качество изображения и видео.

Включенное программное обеспечение Windows предлагает Инструменты для разработки изображений и измерения, а также передовые композитные функции, такие как отстрочка изображения и удлиненная глубина фокуса. С возможностью калибровки весов при нескольких увеличениях программное обеспечение используется для многоуровневой проверки.

LScientific research, digital teaching (обучение, демонстрация и академическое обсуждение);

LDigital лаборатория, медицинские исследования;

LMachine vision (обнаружение печатных плат, контроль качества ИС);

Медицинское лечение (патологическое наблюдение);

LFood (наблюдение и подсчет микробной колонии);

Милитари и военный;

Датчик SONY imx183, размер senzor: 1/1.06"

Разрешение видео: 4KUltra HD (3840x2160)

Разрешение фото: 16 МП (5440x3060)

Частота предварительного просмотра кадров: 30 кадров в секунду

Измерение в реальном времени

Поддержка U диска и SD карты памяти

Стандартная камера имеет HDMI-совместимый, GE порт (Ethernet)Выход, выход USB

Выход WiFi (по желанию)

4K HDMI-совместимый/USB / WiFi WLAN/ GE несколько видео выход

Двойной процессор Cortes ARM 53, высокая производительность и быстрое реагирование

Кодек H.265/H.264

8G бит DDR4 работает плавно

Переключение 4k/1080P адаптивно, скорость предварительного просмотра кадров 30 кадров в секунду, максимальная скорость записи кадров: 30 кадров в секунду (режим выхода HDMI)

30 кадров в секунду под USB/ WiFi WLAN/GE несколько видео выход

Встроенные функции измерения Sand meausurement объекты могут быть экспортированы в Excel или сохранены с помощью данных изображения в режиме слоя или в режиме сжигания.

Программное обеспечение RisingView для выхода ПК через USB, порт GE или WiFi

Система RisingView поддерживает Windows и MAC

Приложение iOS/Android, которое можно загрузить из APP store

Код заказа

Датчик и размер (мм)

Пиксель (мкм)

Чувствительность G

Максимальное FPS/разрешение

Binning

Воздействие

Темный сигнал

XP4K16MA

Sony IMX183(C)

2.4x2.4

461mv с 1/30С Отсчетом

30 кадров в секунду/3840*2160(HDMI-выход)

1x1

0,04 мс ~ 2000 мс

1/1.06 "(13,06x7,27)

0.21mv с 1/30С Отсчетом

30 кадров в секунду/1920*1080(HDMI-выход)

25 кадров в секунду/3840*2160(WiFi,GE)

25 кадров в секунду/5440x3060(USB)

30 кадров в секунду/3840*2160(USB)

Примечание:

Различный выход имеет различную частоту кадров видео

Все выходные данные имеют одинаковое разрешение изображения 16 МП (5440x3060)

Видеовыход

Интерфейс

Описание функции

HDMI-интерфейс

1. Соответствует стандарту HDMI2.0;

2. Максимальная частота кадров 30 кадров в секунду @ 4K или 30 кадров в секунду @ 1080P;

3. Видео, сохраненное в sd-карте или usb-накопителе,

Видео можно воспроизводить на мониторе телевизора непосредственно с sd-карты или usb-накопителя

Интерфейс GE

1. Максимальная частота кадров 25 кадров в секунду @ разрешение 4K (3840x2160)

2. Кодированное видео H264;

3. Регулировка полосы пропускания в реальном времени;

4. Одноадресная/Многоадресная конфигурация;

5. Конфигурация DHCP или ручная конфигурация;

WiFi WLAN интерфейс

Подключение 5G WLAN WiFi адаптер через порт USB3.0

Максимальная частота кадров 25 кадров в секунду @ разрешение 4K (3840x2160)

USB3.0 выход Макс рамка rate30fps @ 4K разрешение (3840x2160)

Камера работает с компьютером через кабель USB3.0,

RisingTech предоставит программное обеспечение RisingView для покупателя

Программное обеспечение RisingView поддерживает систему Windows и MAC

Примечание: Максимальная частота кадров также зависит от аппаратной конфигурации компьютера

Запись изображения и сохранение видео в sd-карте

Название функции

Описание функции

Сохранение видео

1. Формат видео: 8M(3840*2160) H264 кодированный MP4 файл;

2. Скорость видеозаписи: 30 кадров в секунду (в зависимости от уровня скорости sd-карты и разрешения видео)

Захват изображения

16 м (5440x3060) JPEG изображение.

Экономия замеров

1. Информация об измерениях, сохраненная в разных слоях с содержанием изображения.

2. Информация об измерениях сохраняется вместе с содержанием изображения в режиме сжигания.

Спектральный диапазон

380-650нм (с ИК-фильтром)

Другие спецификации для выхода HDMI

Пользовательский интерфейс

С usb-мышью

Захват изображения

8 м (3840*2160) JPEG изображение в sd-карте или USB флэш-диск

Запись видео

Формат видео: 8M(3840*2160) H264 кодированный формат MP4

Скорость записи видео: 30 кадров в секунду (относится к классу скорости sd-карты и разрешению видео)

Панель управления камерой

Включая воздействие, усиление, баланс белого, регулировку цвета, резкость и контроль денозировки

Панель инструментов

Включая зум, зеркало, сравнение, замораживание,

Крест, функция браузера

Другие спецификации для выхода USB

Разрешение

Баланс белого

16 МП (5440*3060) частота кадров 30 кадров в секунду

Автоматический/ручной/ROI баланс белого

Цветовая техника

Ультратонкий цветной двигатель (USB)

API захвата/управления

Стандартный сетевой API для Windows(USB)

Система записи

Неподвижное фото или видео

Другие спецификации для GE Output

Баланс белого

Автоматический/ручной/ROI баланс белого

Цветовая техника

Ультратонкий цветной двигатель (USB)

API захвата/управления

Стандартный сетевой API для Windows(USB)

Система записи

Неподвижное фото или видео

Среда программного обеспечения (для подключения порта GE)

Операционная система

Microsoft®Окна®XP /Vista /7/8/8.1/10(32 и 64 бит)

Linux и Mac поддерживают только выход WiFi камеры

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 4 ГБ или более

Порт Ethernet: порт RJ45 Ethernet

Дисплей: 19 ”или больше

CD-ROM

Рабочая среда

Рабочая температура (в сантиметрах)

-10 ~ 50

Температура хранения (в сантиметрах)

-20 ~ 60

Рабочая влажность

30 ~ 80% относительной влажности

Влажность хранения

10 ~ 60% относительной влажности

Питание

DC 12V/2A адаптера переменного тока

Разрешение видео: 4KUltra HD (8mp 3840x2160)

Разрешение фото: 16 МП (5440x3060)

4k/1080P переключатель адаптивно, под HDMI предварительный просмотр частота кадров 30 кадров в секунду @ 4K, максимальная скорость записи кадров 30 кадров в секунду

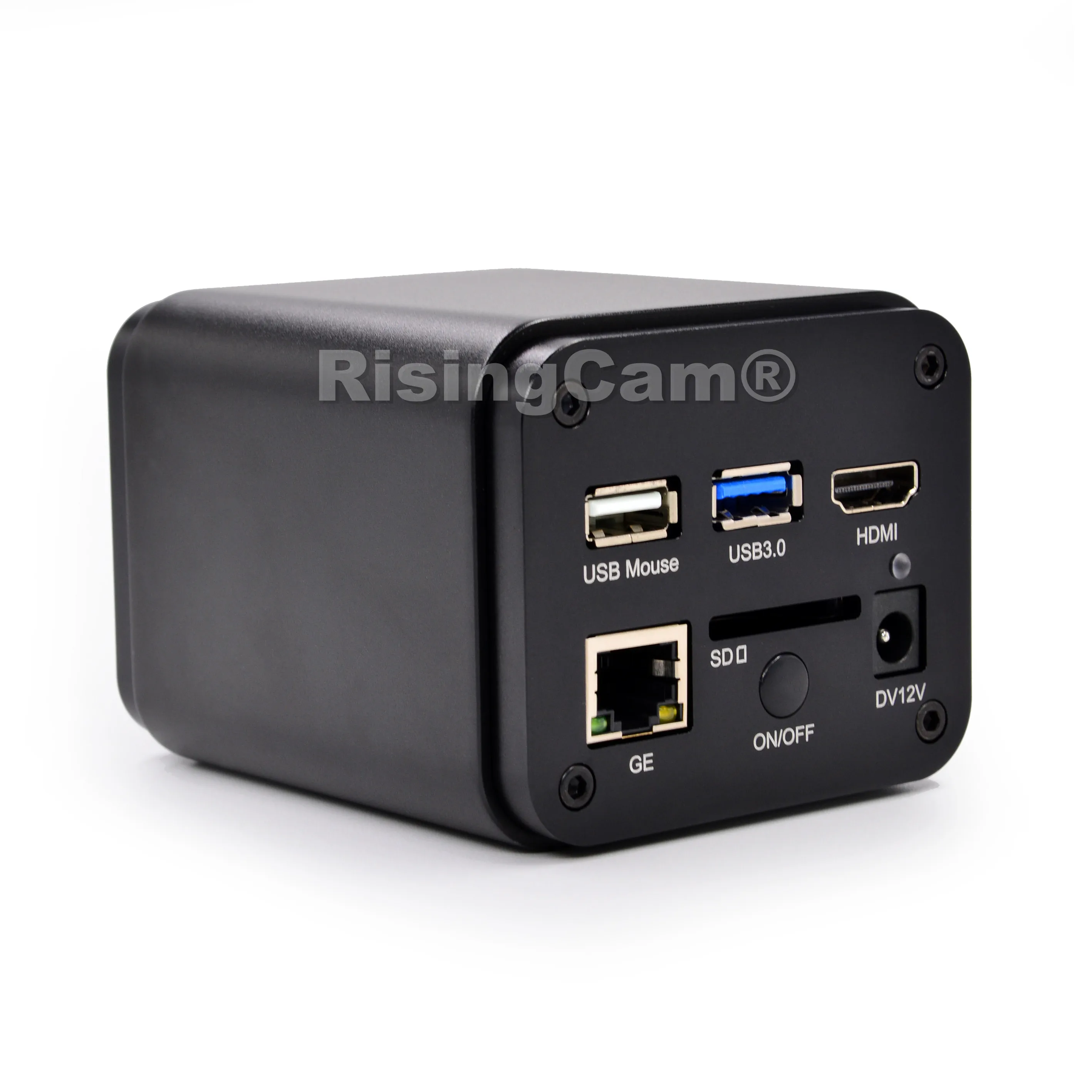

Интерфейс

Описание функции

Usb-мышь

Подключите usb-мышь для легкой работы со встроенным программным обеспечением XCamView

USB3.0

Подключите флеш-накопитель USB для сохранения фотографий и видео.

Подключение USB-WLAN адаптера позволяет камере подключаться к другому устройству через WiFi

(По желанию)

Подключение usb-кабеля позволяет камере работать с компьютером

HDMI

Соответствует стандарту HDMI2.0. 4K/1080P формат видео выход и поддержка автоматического переключения между 4K и 1080P формат в соответствии с подключенными мониторами.

GE

Gige Ethernet порт для подключения маршрутизатора и переключения для передачи видео.

SD

Соответствует стандарту SDIO3.0 и sd-карта может быть вставлена для сохранения видео и изображений.

DC12V

Мощность подключения адаптера 12V

Вкл/Выкл

Выключатель питания.

Светодиодный

Светодиодный индикатор питания.

1. Режим выхода HDMI

Соответствует стандарту HDMI2.0.

4K/1080P формат видео выход и поддержка автоматического переключения между 4K и 1080P формат в соответствии с подключенными мониторами.

Камера может снимать фото и запись видео в режиме HDMI, фото и видео можно сохранить в sd-карте или usb-накопителе,

Фото и видео на sd-карте или usb-накопителе можно воспроизводить на ТВ-мониторе

4K Камера подключаться к 19 дюймов 1080P HDMI ТВ монитор

Разрешение видео: 4KUltra HD (8 Мп 3840x2160)

Разрешение фото: 16 МП (5440x3060)

Меню камеры

Панель управления камерой

Панель управления камерой контролирует камеру для достижения наилучшего качества видео или изображения в соответствии с конкретными приложениями; он автоматически всплывет, когда курсор мыши перемещается в левую сторону окна видео (в состоянии измерения панель управления камерой не всплывет. Панель управления камерой появится только после завершения или завершения процесса измерения, когда курсор пользователя находится на левом краю окна видео). Левое нажатие

Защелка

Захватывайте изображение и сохраняйте его на sd-карте

Запись

Запись видео и сохранение его на sd-карту

Автоматическая экспозиция

Когда Автоматическая экспозиция проверяется, система автоматически регулирует время экспозиции и получает в соответствии со значением компенсации экспозиции

Компенсация экспозиции

Доступна при проверке экспозиции автомобиля. Слайд влево или вправо для регулировки компенсации экспозиции в соответствии с текущей яркостью видео для достижения правильного значения яркости

Время экспозиции

Доступно, когда Автоматическая экспозиция не проверяется. Слайд влево или вправо, чтобы уменьшить или увеличить время экспозиции, регулируя яркость видео

Коэффициент усиления

Отрегулируйте усиление, чтобы уменьшить или увеличить яркость видео. Шум будет уменьшен или увеличен соответственно

Красный

Слайд влево или вправо, чтобы уменьшить или увеличить долю красного цвета в RGB на видео

Зеленый

Зеленый является основой для справки и не может быть отрегулирован

Синий

Слайд влево или вправо, чтобы уменьшить или увеличить пропорцию синего цвета в RGB на видео

Автоматический баланс белого

Настройка баланса белого в соответствии с видео окна каждый раз, когда кнопка нажата

Ручной баланс белого

Настройте красную или синюю вещь, чтобы установить баланс белого видео.

Резкость

Регулировка уровня резкости видео

Denoise

Проведите влево или вправо, чтобы зафиксировать видео

Насыщенность

Регулировка уровня насыщенности видео

Гамма

Настройка гамма-уровня видео. Направляйтесь в правую сторону, чтобы увеличить гамму и влево, чтобы уменьшить гамму.

Контрастность

Отрегулируйте уровень контрастности видео. Сползайте с правой стороны, чтобы увеличить контрастность и влево, чтобы уменьшить контрастность.

Постоянный ток

Для освещения постоянного тока светильник не будет колебаться, поэтому нет необходимости компенсировать мерцающий светильник

Переменный ток (50 Гц)

Проверка переменного тока (50 Гц) для устранения Мерцания, вызванного освещением 50 Гц

Переменный ток (60 Гц)

Проверка переменного тока (60 Гц) для устранения Мерцания, вызванного освещением 60 Гц

По умолчанию

Восстановите все настройки на панели управления камерой до значений по умолчанию

Панель измерения камеры

Панель измерения появится при перемещении курсора мыши в любое место рядом с верхней кромкой окна видео. Вот представление различных функций на панели измерения

Панель управления для синтеза камеры

2. Режим выхода USB

Эта камера поддерживает UVC, поэтому может работать с компьютером через порт USB3.0.

RisingCam предоставит программное обеспечение RisingView для покупателя

Программное обеспечение RisingView поддерживает систему Windows и MAC

Под выходом USB есть два разрешения на выбор, 16mp(5440x3060) и 8.3mp(3840x2160),

Покупатель может выбрать его в нашем программном обеспечении RisingView

Максимальная рамка rate30fps @ 1080p разрешение экрана,

Максимальная частота кадров 30 кадров в секунду @ 4K разрешение экрана (выберите 100% в RisingView программного обеспечения)

RisingTech предоставит программное обеспечение RisingView для покупателя

Примечание:

Поскольку функция UVC USB3.0 соответствует требованиям ISO, WIN7 не поддерживается

Выход USB3.0 доступен только для Win8 и Win10, система Win7 поддерживает только выход USB2.0

USB2.0 и USB3.0 имеют одинаковую частоту кадров.

Примечание:

1. Чтобы получить более высокую рамку в RisingView программного обеспечения, пожалуйста, выберите 100% в RisingView

2. Порт USB3.0 камеры имеет два режима работы:Режим хостаИРежим устройства

Пользователи могут переключать различные режимы при подключении камеры к телевизору через HDMI кабель

Настройка порта USB3.0 по умолчанию-это режим устройства (для выхода USB)

Если пользователь хочет использовать usb-накопитель или выход WiFi, вы должны выбрать режим хоста

Фото, сделанное USB выходом камеры 4K под Zeiss Lab A1 билогический микроскоп

Zeiss Lab.A1 тринокулярный микроскоп, объектив 4X, образец: растительный Корневище

3. Порт GEEthernetВыходной режим

(Руководство по подключению в нашем программном CD)

В режиме локальной сети камера подключается к коммутатору или маршрутизатору (локальной сети) с помощью кабеля Ethernet,

Если маршрутизатор с возможностью WLAN используется, пользователи могут подключать маршрутизатор по беспроводной сети и управлять камерой.

Камеру также можно подключить к ПК через Ethernet кабель, так что эта камера может работать с программным обеспечением RisingView в ПК

Это приложение использует камеру в качестве сетевой камеры. Пользователь должен настроить IP камеры и ПК вручную и убедиться, что их ip-адреса находятся в той же сети. Маска подсети и шлюз камеры и ПК должны быть одинаковыми.

4. WiFi outputmode (по желанию)

(Компьютер ПК и ноутбук должны иметь беспроводную сетевую карту)

Подключение камеры к мобильному устройству WiFi

Приложение для мобильного устройства (IOS или Android)

Просто убедитесь, что мобильное устройство использует операционные системы iOS 11 или выше/Android 5,1 или выше.

Пользователь IOS загрузите приложение ToupView из магазина Apple App Store (itunes)

4K камера подключается к ноутбуку через WiFi

При работе с компьютером через выход WiFi,

Выход WiFi для этой камеры поддерживает системы Windows, Linux и Mac

Образец печатной платы

Образец биологии

MK54

Зародыши кролика

Яичник

Вкус

PineLeaf

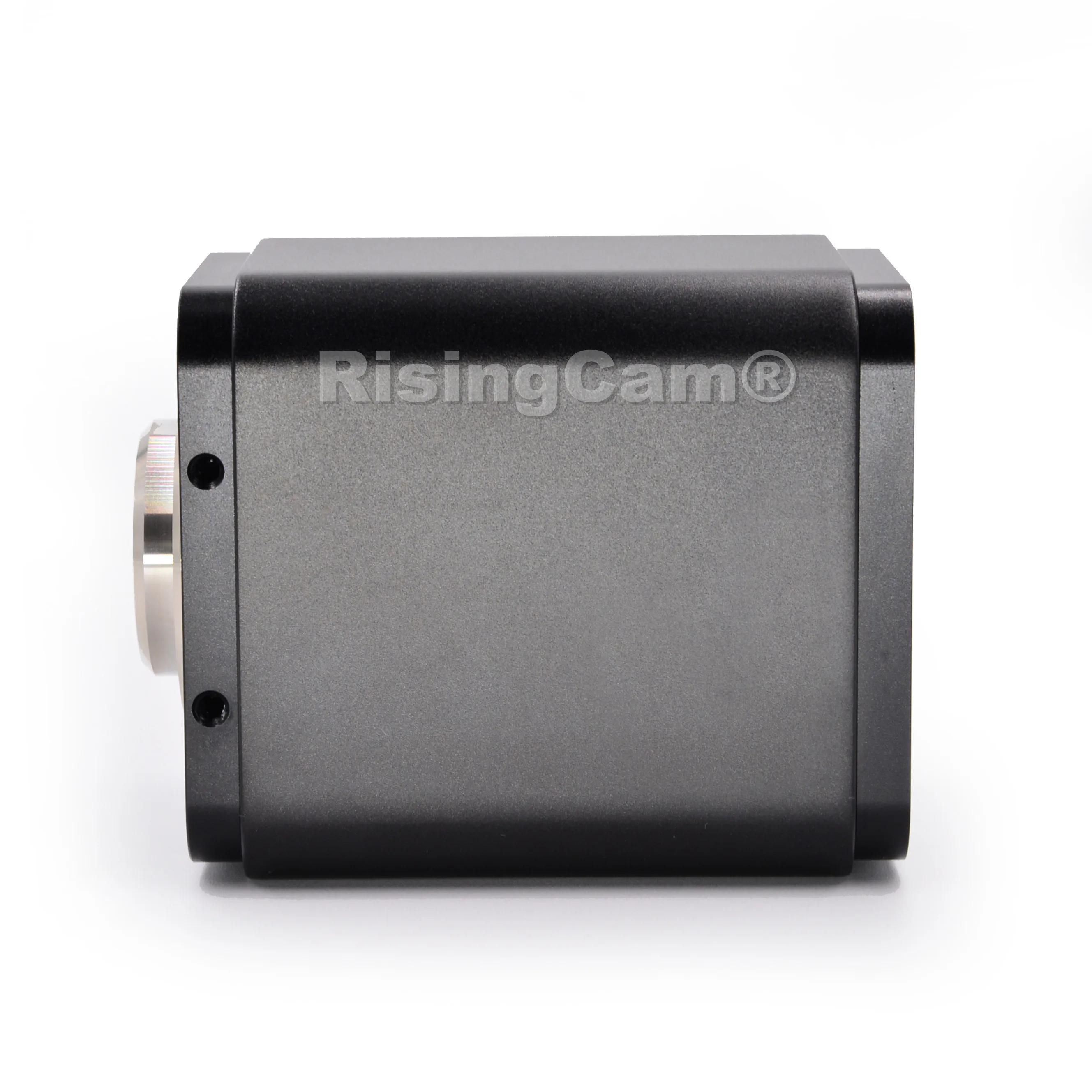

Корпус камеры, изготовленный из жесткого алюминиевого сплава с ЧПУ, обеспечивает тяжелое решение для рабочей лошади. Камера разработана с IR-CUT высокого качества для защиты датчика камеры. В комплект не входят подвижные детали. Эта конструкция обеспечивает надежное и надежное решение с увеличенным сроком службы по сравнению с другими промышленными камерами.

3. Кабель USB3.0

5. USB-WLAN WiFi адаптер

6. Поставщик электроэнергии (ЕС, США и Великобритания на выбор)
