Nanovna-H антенна сетевой анализатор 50 кГц-1,5 ГГц частота короткие волны анализатор MF/HF/VHF/UHF 2,8 "цифровой ЖК-дисплей сенсорный Экран

Описание:

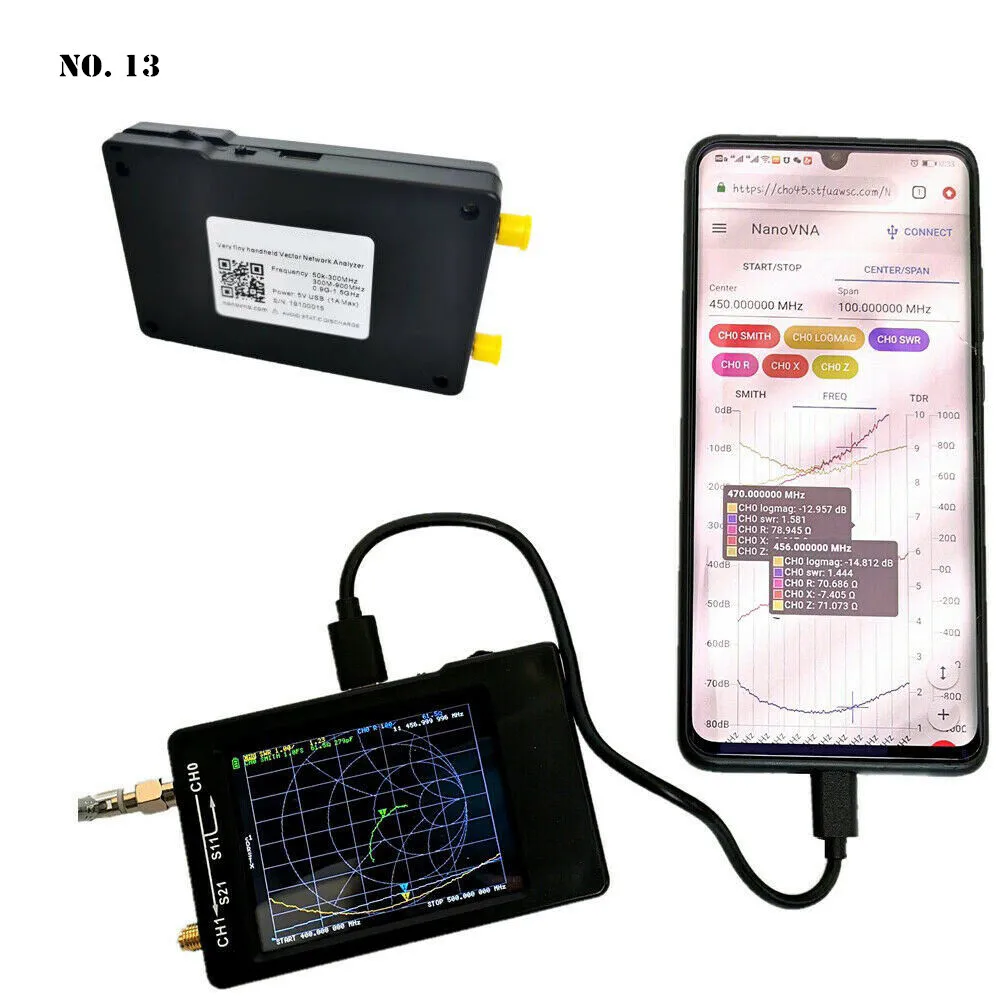

1. Обновление программного обеспечения для того, чтобы поддерживать один и тот же экран дисплея, подключенного к большинства телефонов на базе ОС Android телефонов. Решить проблемы, связанные с небольшим экраном и недостаточная яркость.
2. Обновление программного обеспечения для временного интервала анализ (TDR).
3. Обновление программного обеспечения, использование батареи может быть отображена на интерфейсе.
4. Обновление программного обеспечения и добавили дизайнерские авторскими правами информации.
5. В соответствии с требованиями заказчика, пресс-формы изготовлен из АБС-пластик. По сравнению со многими клиентами с помощью 3D печатных корпуса, это экономит затраты.
6. Внешняя упаковка была изменена. Горячая и холодная крышка покрыта Золотая картонная и защищены пластиковым внутренним поддоном. Уменьшает проблемы, вызванные Транспортной Вибрации.
7. Данная пара обуви имеет серийный номер прикрепляется на спине.
8. Включает в себя простые инструкции.
9. Другое детали улучшений.

Особенности:

Программное обеспечение управления ПК и мы можем экспортировать оселок (СНП), который используется для различных радио дизайн и моделирования программного обеспечения.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Это в основном для изучения клиентов, которые могут "сделай сам", вам нужно подготовить SMA кабель самостоятельно.
У него нет металлический экран. Основное преимущество заключается в том, что пользователи с сильным координацию движений за руку может открыть машины, чтобы открыть схема конструкции. Однако при измерении частоты выше 300 м, возможны ошибки и другие сигналы. Так что данный товар рекомендуется для принципов обучения и использовать на низких частотах.
50k-300 МГц диапазон частот si5351 прямой выход обеспечивает более лучше чем 70dB динамичным.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

Параметры:

Это DIY продукт с вектор сетевой измерение по функции. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Материал печатная плата монтажа
Цвет: черный пластиковый чехол
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
USB: 5 в 120 мА
Батарея: 3,7 v Батарея
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)

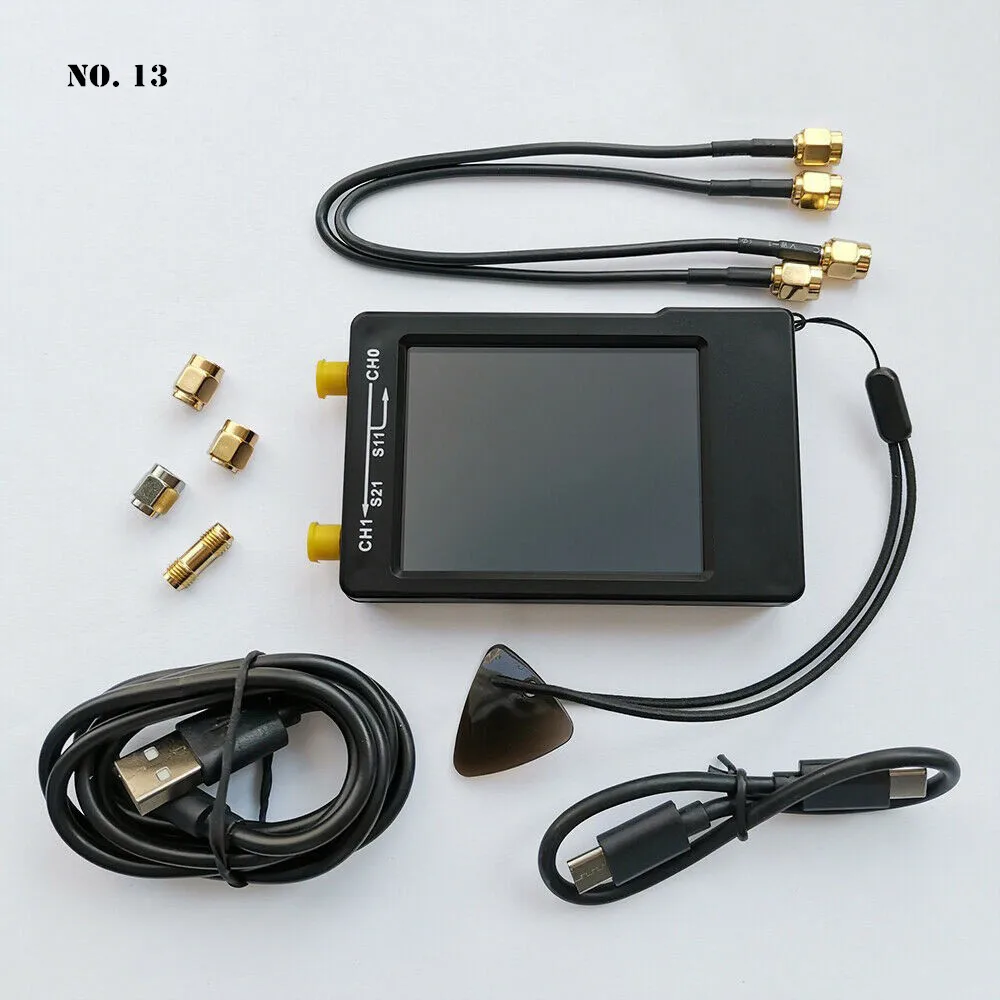

Упаковка включает в себя:

1xnanovna хост (с батареей 450 мА/ч)
1x Тип USB-C кабель для передачи данных
2x30 мм SMA кабель со штыревыми соединителями на обоих концах для подключения RG174 радиочастотного Кабеля
1xsma Женский Разъем

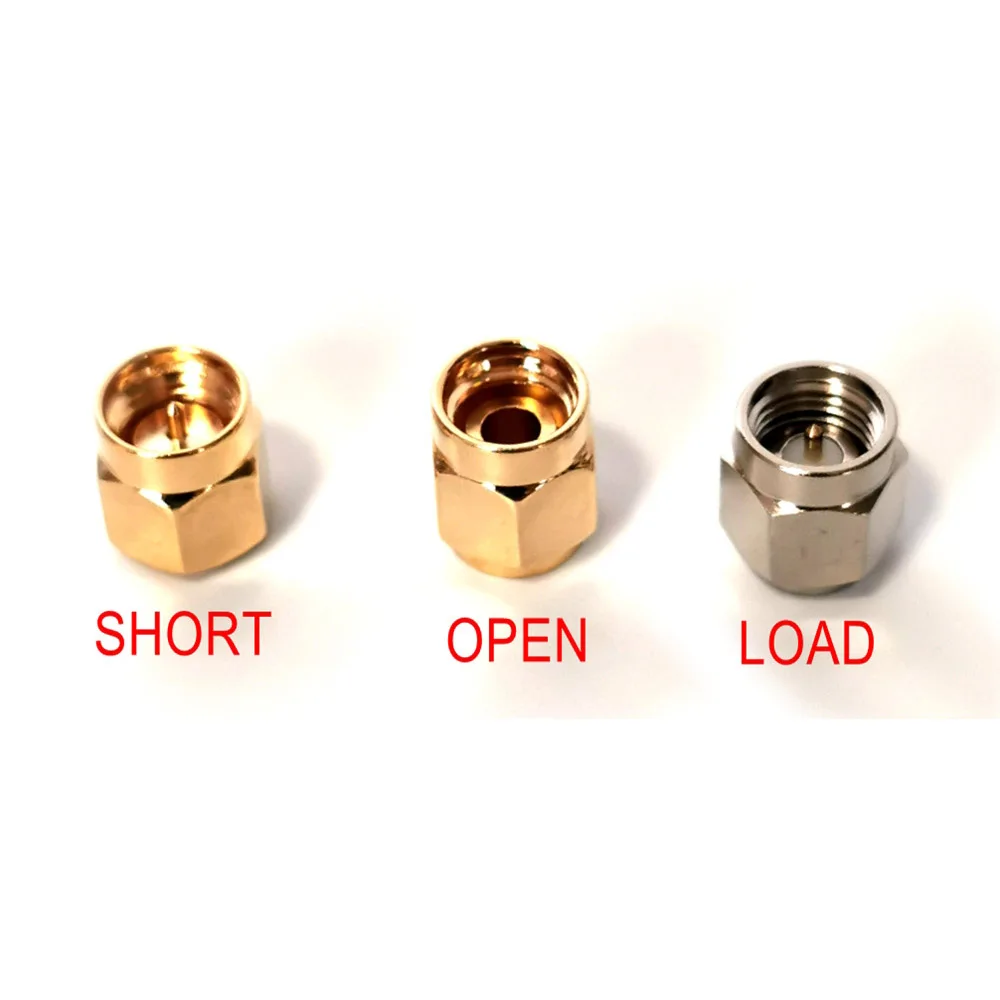

1xsma простой комплект для калибровки короткий
1xsma простой комплект для калибровки открыть
1xsma простой комплект для калибровки нагрузки

1x Тип с разъемами типа c и Тип-c

Отображение продукта:
