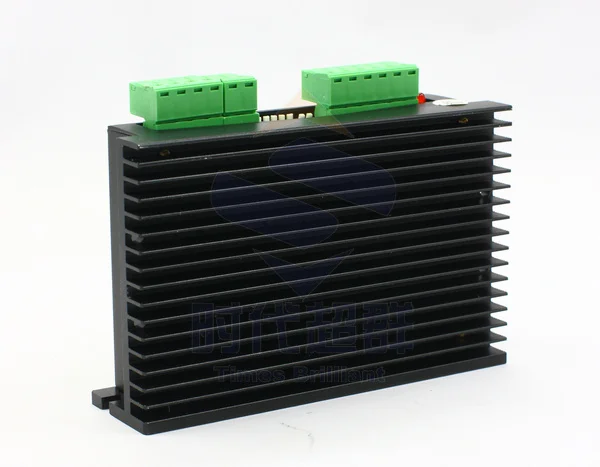

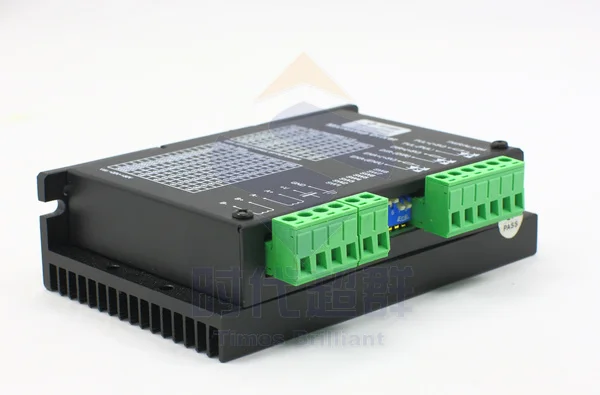

Двухфазный шаговый привод DM542 42 57 Драйвер шагового двигателя 4 2 ADSP 2M542 |

Двухфазный шаговый привод DM542 42 57 Драйвер шагового двигателя 4 2 ADSP 2M542 |

ZD-2HD542 представляет собой двухфазный гибридный шаговый двигатель различных моделей с одинаковым углом постоянного деления силы, напряжение привода 24-58 В, ток адаптера ниже 4.2A и внешний диаметр 42,57 мм. В драйвере используется схема, аналогичная принципу управления Сервоприводом.

24-50 В DC источник питания, подходит для наиболее тяжелой среды сетки

H биполярный постоянный фазовый дисковод потока

Оригинальная Адаптивная схема скорости, автоматическая оптимизация

Легко установить подделку тока

2-64 подделка 15 в режиме работы

Максимальное количество шагов-25600 пульса/оборотов

Перегрузки по току, перенапряжения, под напряжением, защита от короткого замыкания

Автономная функция защиты ENS

Диапазон рабочего пикового тока 1.0A-4.2a, и есть 8 классов выходного тока

V. Выбор источника питания

Напряжение источника питания может нормально работать между DC20V-50V. Драйвер ZD-2HD542 лучше использовать нестабилизированный источник питания постоянного тока или понижение трансформатора + выпрямление моста + фильтрация конденсатора. Рекомендуется, чтобы пользователи использовали источник питания постоянного тока 24-48 В, чтобы избежать колебаний сети питания за пределами рабочего диапазона напряжения драйвера.

При использовании стабилизированного импульсного источника питания обратите внимание, что диапазон выходного тока импульсного источника питания должен быть установлен на максимум. Обратите внимание: при проводке, пожалуйста, обратите внимание на положительные и отрицательные клеммы источника питания;

2) лучше использовать нестабилизированный источник питания напряжения;

3) Когда используется источник питания нестабилизированного напряжения, выходная мощность тока должна быть больше 60% от установленного тока драйвера;

4) Когда используется переключение регулятора питания, выходной ток источника питания должен быть больше или равен рабочему току драйвера;

5) чтобы снизить стоимость, два или три драйвера могут поделиться одним источником питания, но источник питания должен быть достаточно большим
