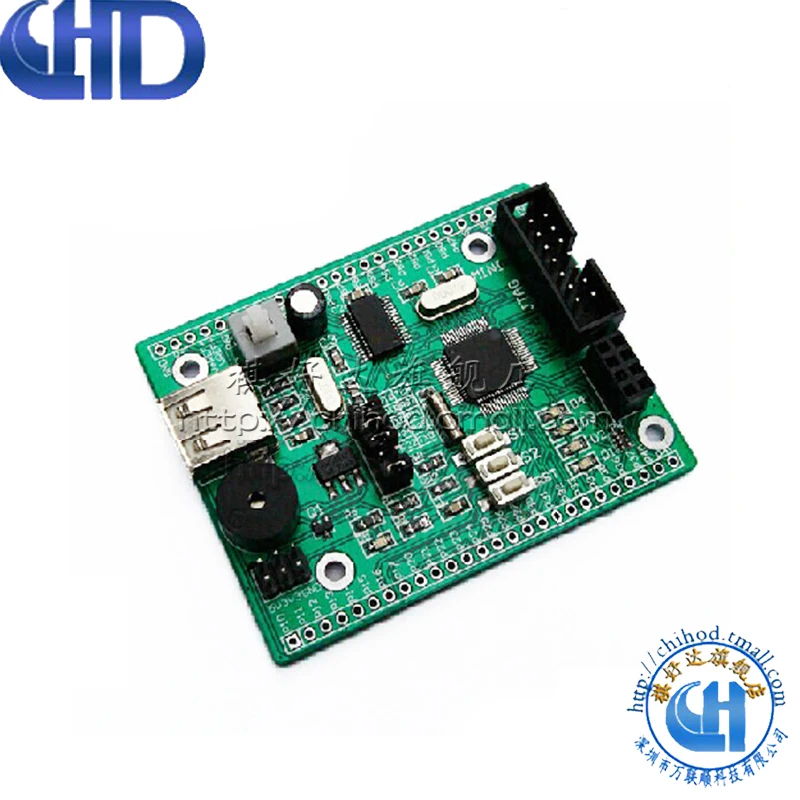

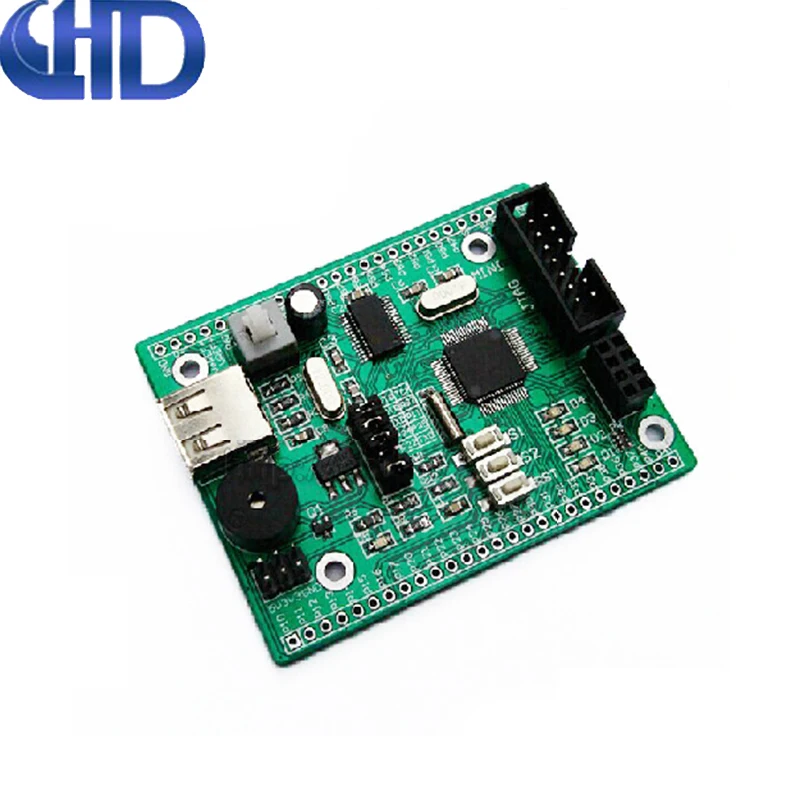

Системная плата MSP430F149 SCM основная макетная USB BSL загрузчик |

Системная плата MSP430F149 SCM основная макетная USB BSL загрузчик |

Мы не припаиваем штырьковые заголовки, пожалуйста, припайте заголовки вверх или вниз самостоятельно.

1. Основной платы может быть вставлена в универсальная дощатая со стандартным шаг 2,54 мм, и периферийными устройствами может быть расширена в произвольном порядке

2. Может быть подключен к эмулятору

3. Можно вставить 24l01 + беспроводной модуль

4. 2 Независимых кнопки, 4 светодиодных дисплея

5. Для программы загрузки основной платы (бортовой загрузчик), настройки перемычки, как показано на рисунке

Мини-макетная плата Размер: 71 мм x 56 мм

[1] встроенный чип MSP430F149

[2] интегрированный USB BSL программатор (bsl программирование для себя или других плат)

[3] обеспечивает 32,768 кГц и 8 МГц два кристаллических метода подключения

[4] USB источник питания и загрузка программы, высококачественный конденсатор фильтрации

[5] стандартный интерфейс JTAG (14 контактов), поддержка аппаратной эмуляции

[6] все порты IO (включая блок питания AD и т. Д.) Светодиодные (непаянный штыревой разъем, вы можете припаять вверх или вниз самостоятельно)

[7] все 4 цветовых светодиода подтягиваются, вы можете использовать это для наблюдения за состоянием работы программы

[8] 2 высококачественных независимых ключа

[9] бортовой ручной сброс цепи

[10] бортовой звуковой сигнал, используется для музыкального эксперимента и т. Д.

[11] предоставляем интерфейс беспроводного модуля NRF24L01 +

[12] Встроенная плата USB для последовательного порта

[13] 3,3 v 5v питания шпильки

В MSP430F149 MCU 16 бит, ультра-низкая мощность гибридной MCU с ограниченными возможностями набор инструкций. Из-за чрезвычайно низкого энергопотребления до 60 КБ флэш-памяти, богатых периферийных устройств на чипах, относительно небольшого размера и удобной и гибкой среды разработки, он стал ослепительной «звездой ядра» во многих сериях микроконтроллеров.

MSP430F149 MCU является одним из серии MSP430 с хорошей производительностью затрат. Он очень популярен и имеет широкий спектр применений.

Обратите внимание, что вспомогательные процедуры, схематические схемы, руководства пользователя и другие материалы могут быть отправлены через ссылки для загрузки или по электронной почте.
