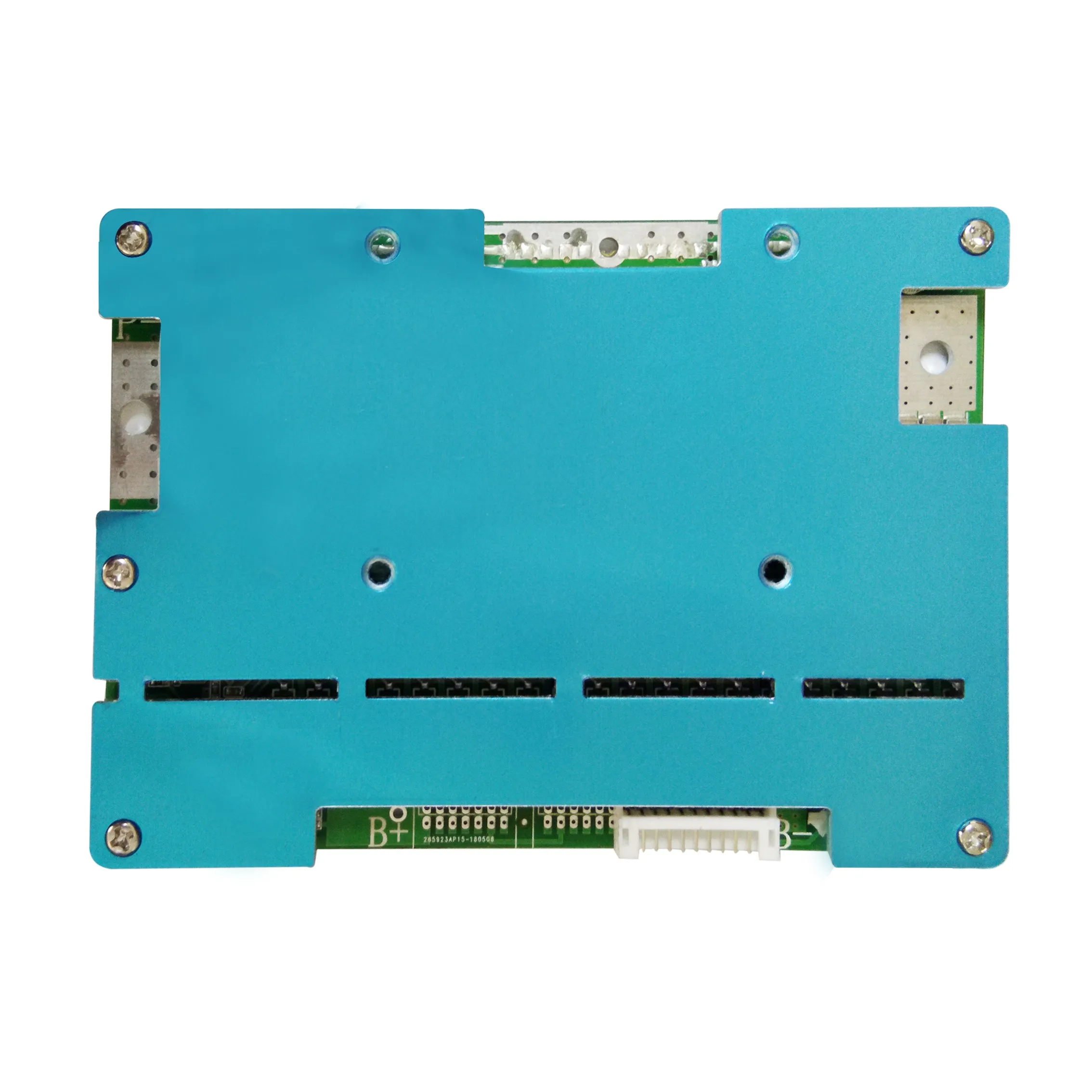

15 струн 36 В/20 48 в 2 4 В мощность литий-титанатная батарея Защитная плата BMS Питание

Модель 1: 15s 36v 50A тот же порт Модель 2: 15s 36v 100A тот же порт Модель 3: 20s 48v 50A тот же порт Модель 4: 20s 48v 100A тот же порт Размер ребенка: L 136 * W95 * T 10 мм Данный товар подходит для защиты от избыточного заряда и защита от перенапряжения 2,4 V литиевая батарея. Прикладные области: хранение солнечной энергии, Внутренний источник питания для медицинского оборудования, электрических велосипедов, электрических Трехколесных велосипедов, электрических мотоциклов, Шахтерских ламп, мобильных электроинструментов, Мобильное аудио, UPS система электропитания, DIY электрический мотоцикл и некоторые более мощные DIY энтузиасты используют.

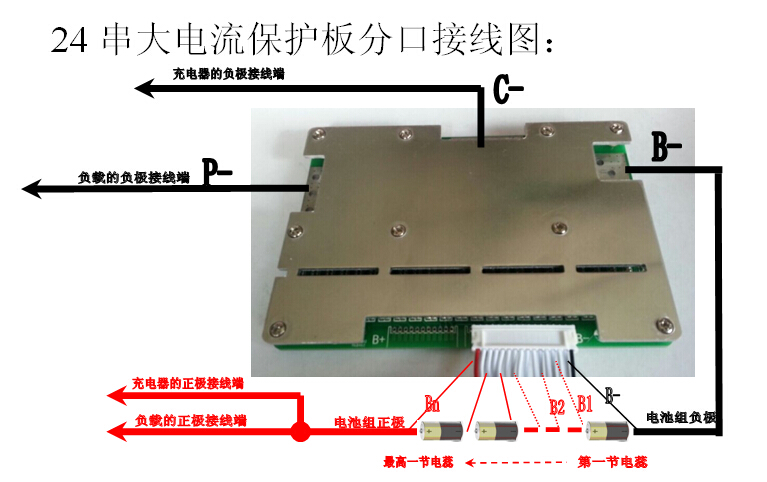

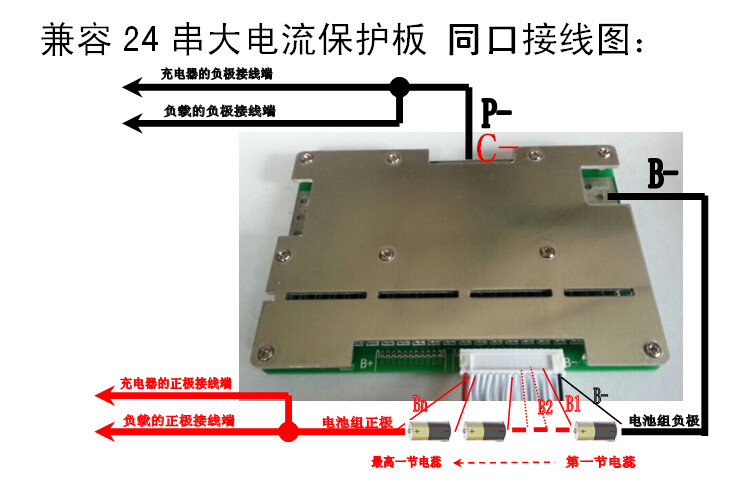

Руководство по установке (обратите внимание на тот же порт и сплит-порт)

Принимая отрицательный электрод аккумуляторной батареи в качестве опорной точки, он также служит в качестве первой ячейки и делится на B1 (первая ячейка) и B2 (вторая ячейка) снизу-сверху, как показано на рисунке. Bn (nth core). Способ подключения: 1. Сначала Подключите «отрицательный электрод» аккумуляторной батареи к «B-» защитной панели с толстым черным проводом. 2. Подключите первый провод (B-) соединительного кабеля к отрицательному полюсу первой ячейки, Подключите второй провод (B1) соединительный кабель к положительному полюсу первой ячейки, а третий (B2) ко второй положительному полюсу энергосберегающего сердечника, И так далее. Bn (самый верхний) также подключается к положительному полюсу самого высокого сердечника батареи, который является положительным полюсом аккумуляторного блока (B +). 3. Используйте счетчик, чтобы проверить, соответствует ли напряжение каждого прилегающего двух терминалов кабельного терминала напряжению аккумулятора. 4. Если указанные выше шаги верны, вставьте кабель и проверьте, равен ли выход общему напряжению аккумуляторной батареи. Выход означает, что: 1. ) напряжение между отрицательным терминалом зарядного устройства и B +; 2. ) напряжение между отрицательным терминалом нагрузки и B +; Примечание: 1. Установите крепежные винты самостоятельно при установке защитной платы. Будьте осторожны, чтобы не ослаблять винты из-за вибрации и других причин! 2. Мы должны сначала припаять каждый кабель к соответствующим полюсам сердечника, затем мы можем вставить кабельный терминал в сиденье защитной платы, (Пожалуйста, не вставляйте клемму кабеля, а затем припаивайте ядро, чтобы предотвратить ошибочные повреждения во время сварки. Плата!)
