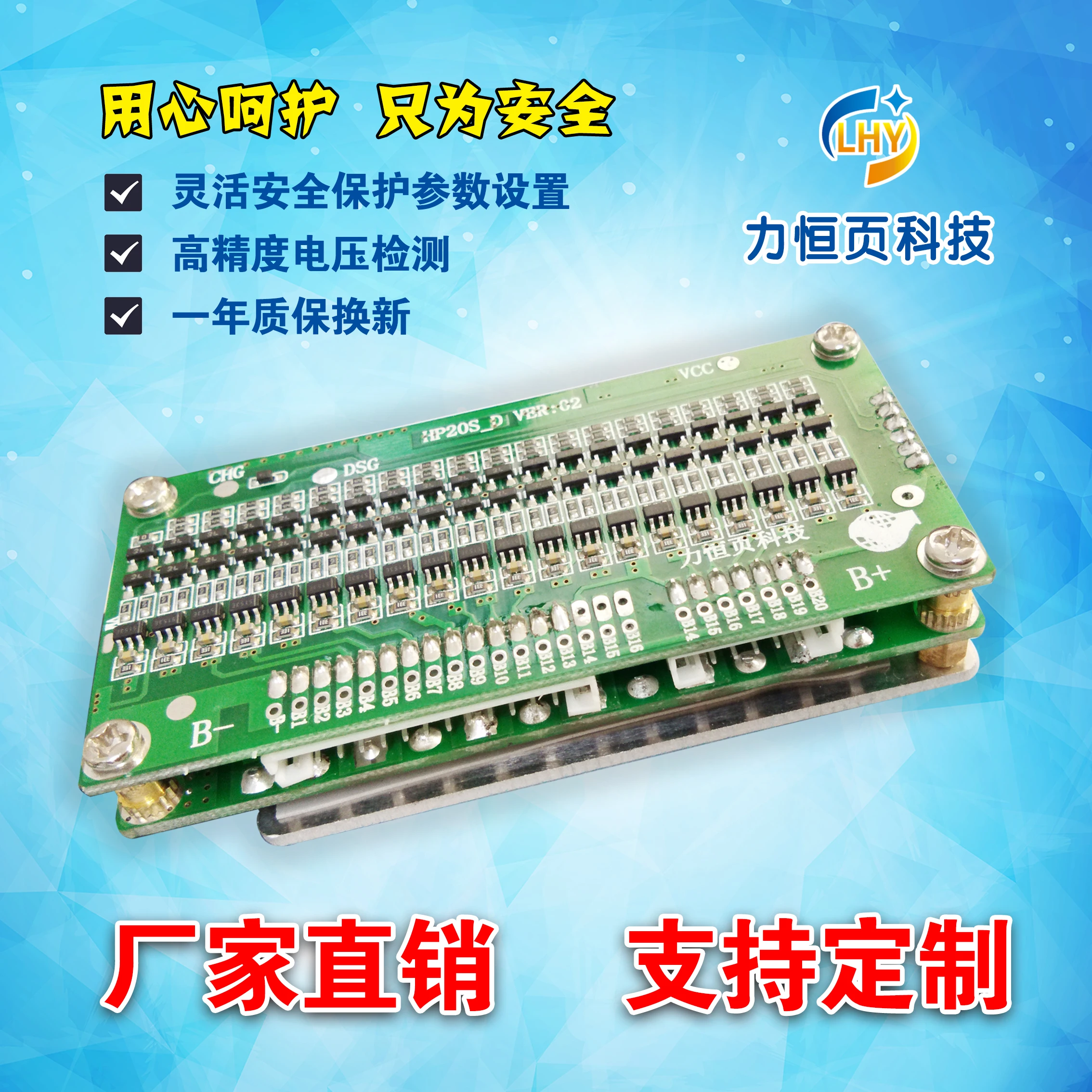

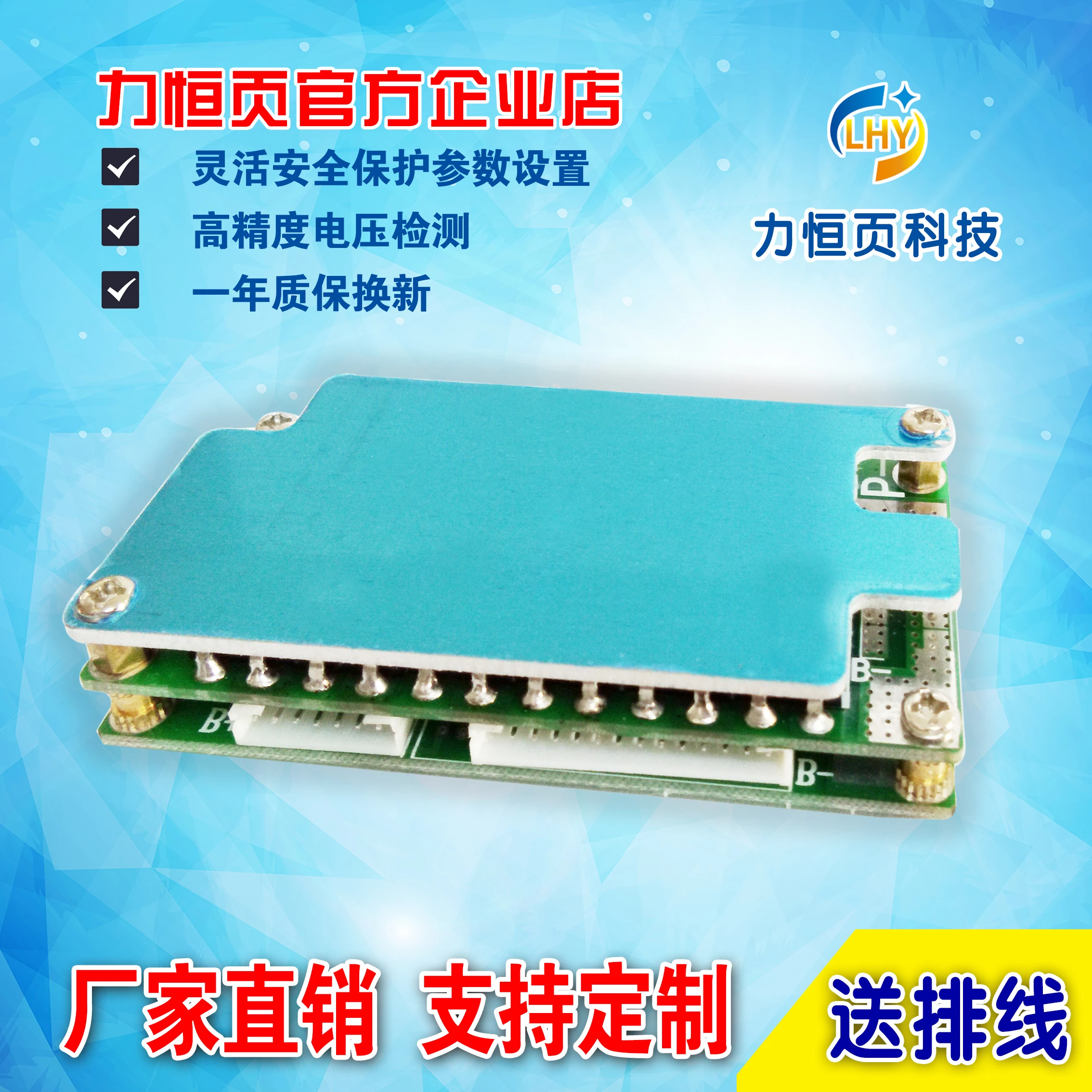

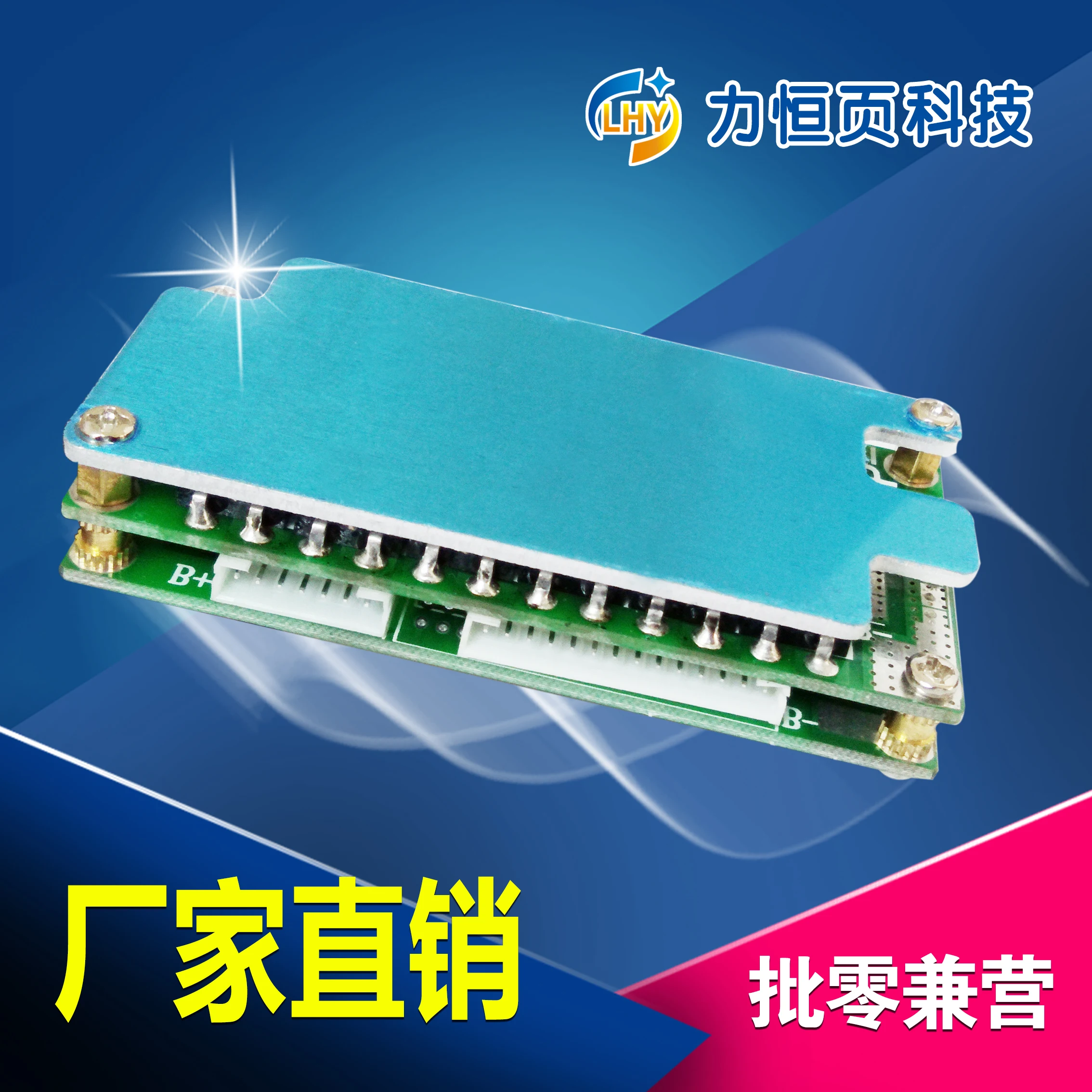

5 струн 12 В/10 24 В литий-титанатная батарея аналогичный порту BMS | Инструменты

Модель 1: 5S 12V 30A одного и того же порта Модель 2: 10S 24V 30A тот же порт Данный товар подходит для защиты от избыточного заряда и защита от перенапряжения 2,4 V литиевая батарея. Прикладные области: хранение солнечной энергии, Внутренний резервный источник питания медицинского оборудования, электрический велосипед, электрический трицикл, электрический мотоцикл, Шахтерская лампа, мобильный Электроинструмент питания, мобильное аудио, UPS система питания, DIY электрический мотоцикл (высокая мощность 4000 Вт мотор электрический мотоцикл) А также некоторые более мощные DIY энтузиасты. Размер ребенка: L 85 * W40 * T 16 мм

Руководство по установке: (Пожалуйста, обратите внимание на разницу между ртом и ртом)

Принимая отрицательный электрод аккумуляторной батареи в качестве опорной точки, он также служит в качестве первой ячейки и делится на B1 (первая ячейка) и B2 (вторая ячейка) снизу-сверху, как показано на рисунке. Bn (nth core). Способ подключения: 1. Сначала Подключите «отрицательный электрод» аккумуляторной батареи к «B-» защитной панели с толстым черным проводом. 2. Подключите первый черный провод (B-) соединительного кабеля к отрицательному полюсу первой ячейки, Подключите второй провод (B1) соединительный кабель к положительному полюсу первой ячейки и третий (B2) к положительному полюсу второй секции ядра, И так далее. Bn (самый верхний) также подключается к положительному полюсу самого высокого сердечника батареи, который является положительным полюсом аккумуляторного блока (B +). 3. Используйте счетчик, чтобы проверить, соответствует ли напряжение каждого прилегающего двух терминалов кабельного терминала напряжению аккумулятора. 4. Если указанные выше шаги верны, вставьте кабель и проверьте, равен ли выход общему напряжению аккумуляторной батареи. Выход означает: 1. ) напряжение между отрицательным терминалом зарядного устройства и B +; 2. ) напряжение между отрицательным терминалом нагрузки и B +; Примечание: 1. При установке защитной платы добавьте винты для фиксации самостоятельно. Будьте осторожны, чтобы не ослаблять винты из-за вибрации и других причин! 2. Мы должны припаять каждый кабель к соответствующим полюсам сердечника, прежде чем мы сможем вставить кабельный терминал в сиденье защитной платы (Пожалуйста, не вставляйте кабельный наконечник, а затем припаивайте ядро, чтобы предотвратить повреждение защитной платы во время сварки)
