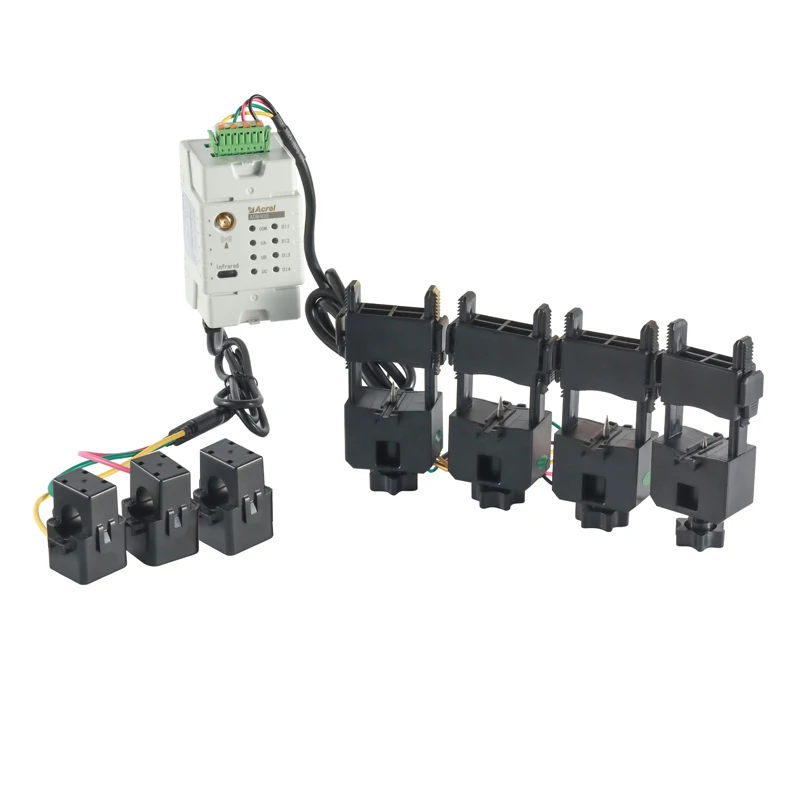

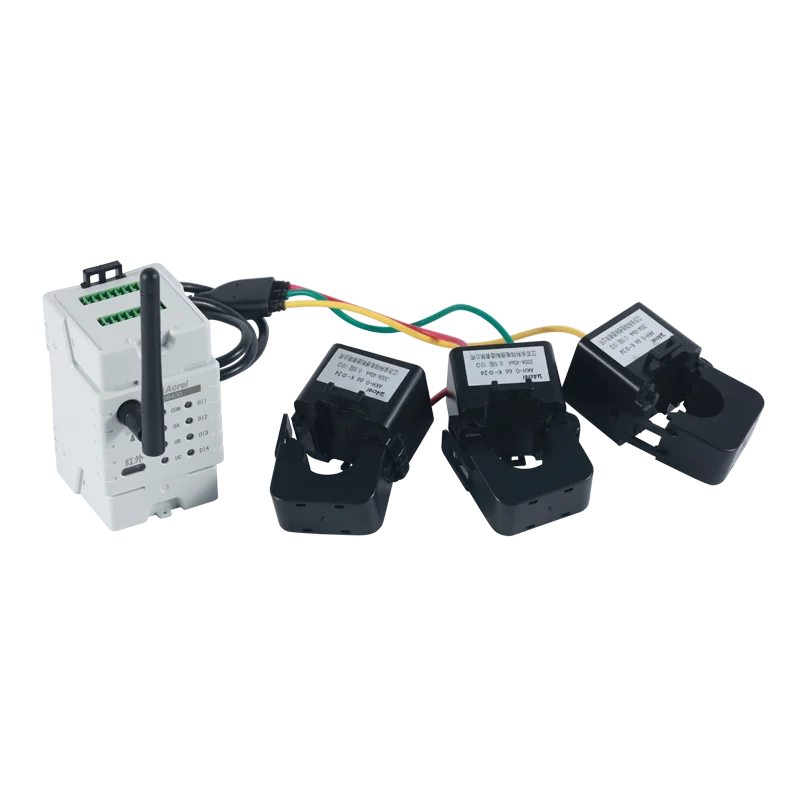

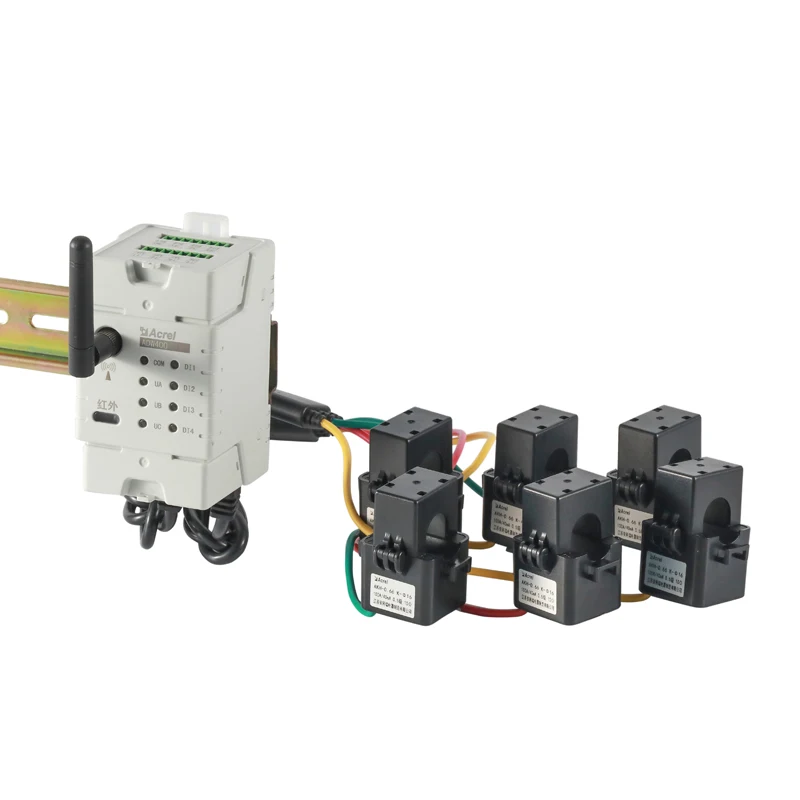

Модуль мониторинга мощности ADW400 в основном используется для измерения трехфазной активной мощности сети низкого напряжения. В то же время, он может выбрать текущий вход крупнейших четырех петель. Он имеет RS485 связь и 470 МГц функции беспроводной связи, что удобно для пользователей контролировать, собирать и управлять электричеством. Он может быть гибко установлен в распределительной коробке для реализации измерений, статистики и анализа индивидуальной электрической энергии в различных регионах и нагрузках.

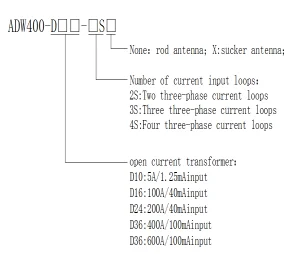

Правила именования для главного модуля ADW400

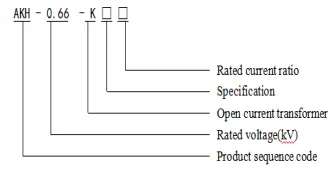

Правила именования для общего индуктора

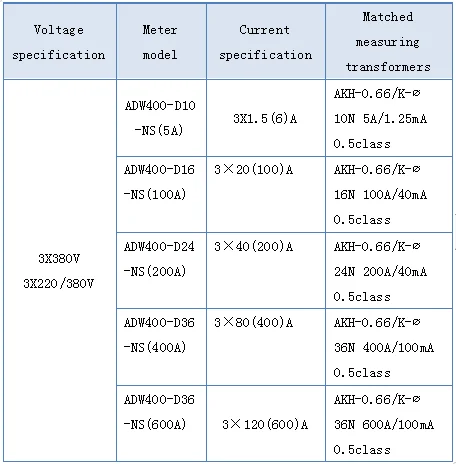

Модель и спецификация

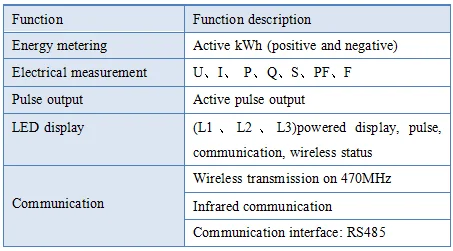

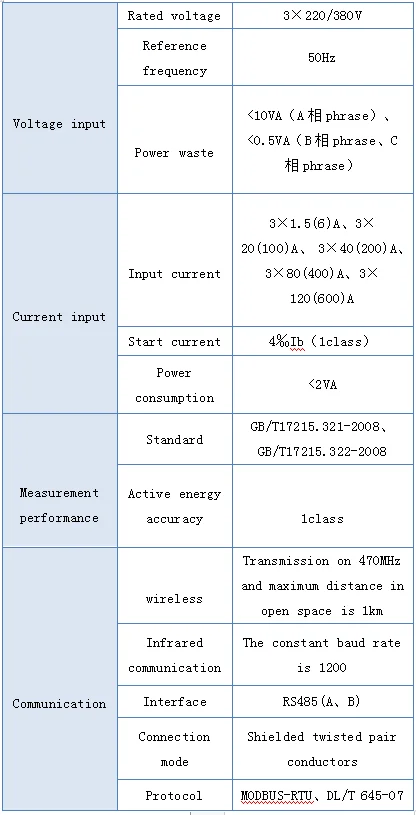

Электрические характеристики

Электрические характеристики

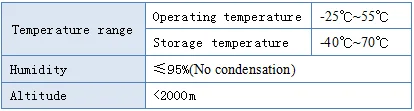

Условия работы

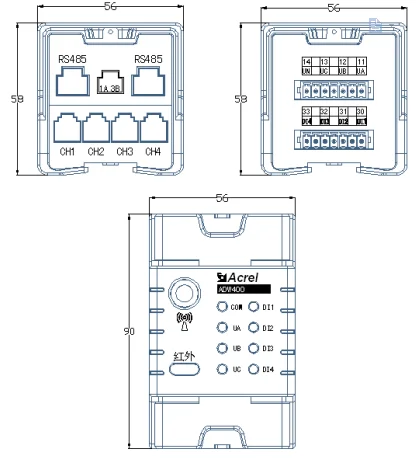

Габаритные размеры и инструкции по установке

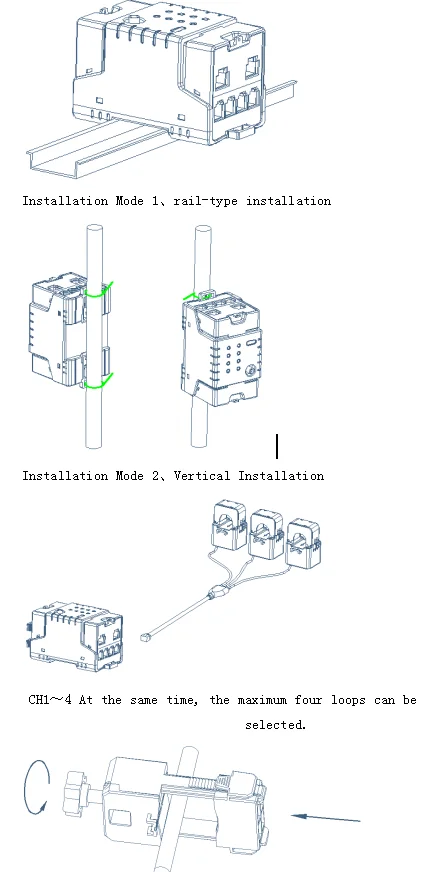

Описание установки

Режим установки проколов

ПРИМЕЧАНИЯ по установке:

1. Во время установки проколов, следует избегать, чтобы сломать его силой;

2. После установки зажима для прокола, дайте стороне оборудования работать полной нагрузкой более 1 часа, и Измерьте температуру кабеля в точке установки, которая не должна превышать 80 ℃.

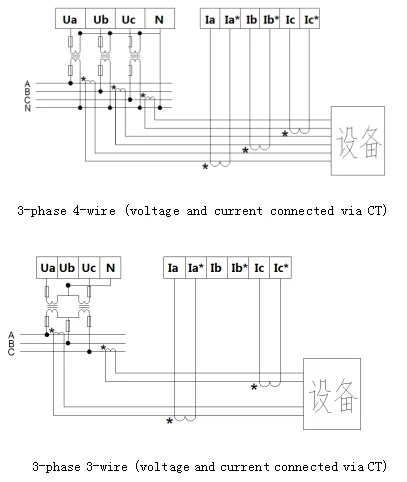

Объяснение проводки

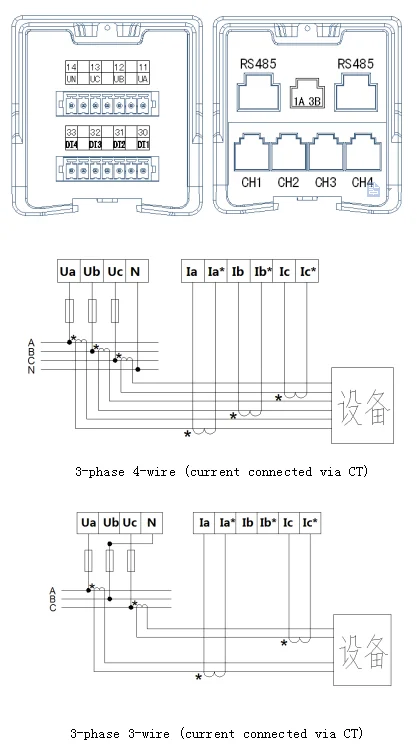

Терминал показан на следующем рисунке, текущие сигнальные линии трансформаторов A, B и C подсоединены к IA (вход),IA * (выход);IB (вход),IB * (выход) и IC (вход),IB (выход);A, B и C трехфазные сигнальные линии напряжения соответственно подключены к терминалам UA, UB и UC; N подключен к терминалам UN.

Управление и отображение

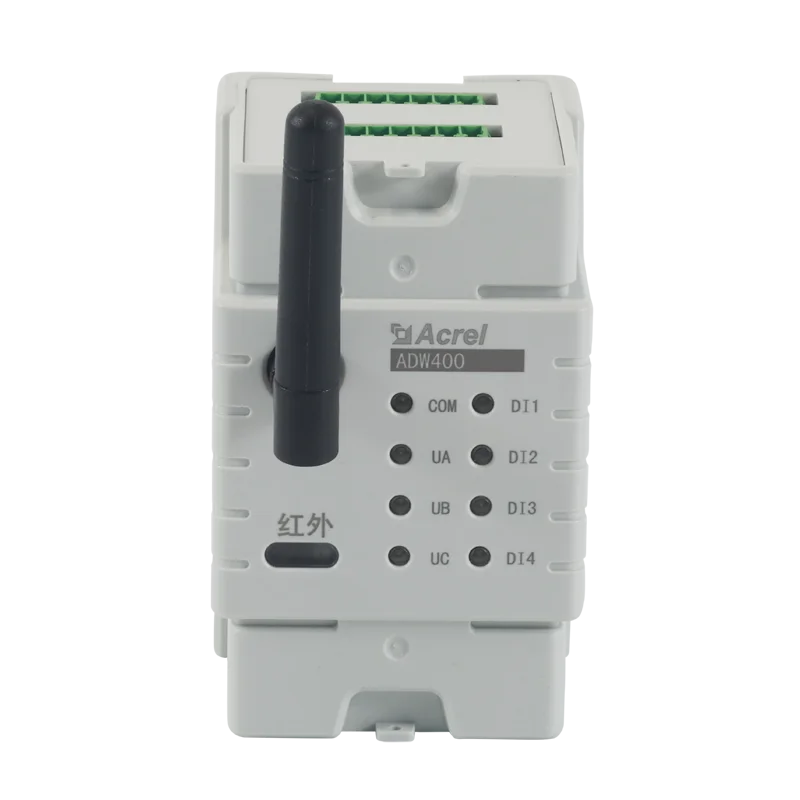

На передней части корпуса есть восемь светодиодных ламп. Они: «DI1”,“DI2”,“DI3”,“DI4”,“UA”,“UB”,“UC”,“COM”.

Когда Вход внешнего переключения доступен,DI1”,“DI2”,“DI3”,“DI4Четыре лампы

Когда есть внешний вход напряжения,"UA”,“UB”,“UCТри лампы.

COM имеет мигание индикатора, когда красный свет мигает, указывая, что инструмент выполняет «LORA» связь, когда зеленый свет мигает, указывая, что инструмент выполняет связь RS485.

Протокол связи

Инструмент принимает протокол MODBUS-RTU или протокол DL/645. Для конкретных форматов протоколов, пожалуйста, обратитесь к соответствующим стандартам протокола.

Устранение общих неисправностей

Прибор не включается после установки или индикатор напряжения не включается.

Сбой беспроводной связи

Сначала Подключите интерфейс RS485 к последовательному порту USB 485, прочтите параметры в таблице через связь, подтвердите, являются ли параметры в таблице такими же, как беспроводная конфигурация верхней основной станции (канал и коэффициент спектра распространения). При отличии, пожалуйста, измените беспроводные параметры прибора, чтобы соответствовать основной станции перед повторным тестированием; Если же, то это может быть инструмент и фаза основной станции. Если расстояние слишком далеко или помехи серьезные, мы можем попробовать использовать внешнюю присоске антенну или рассмотреть возможность добавления новой беспроводной основной станции рядом, а затем проверить его.
