Многофункциональная микро шаговый двигатель привода доска Управление 2-фазный

Многофункциональная микро шаговый двигатель привода доска Управление 2-фазный

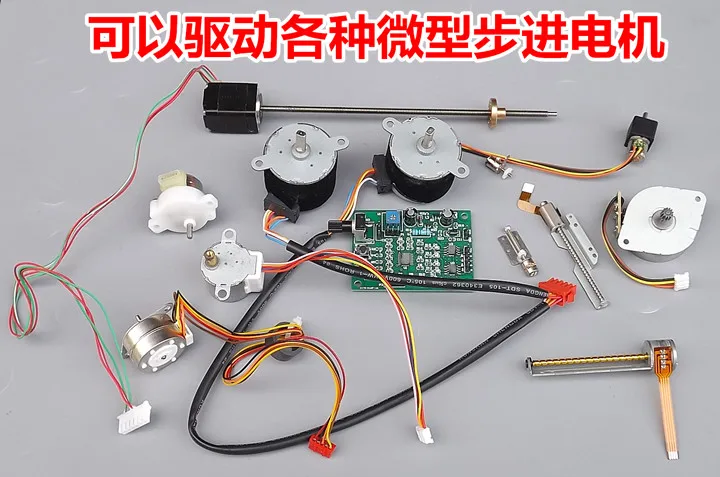

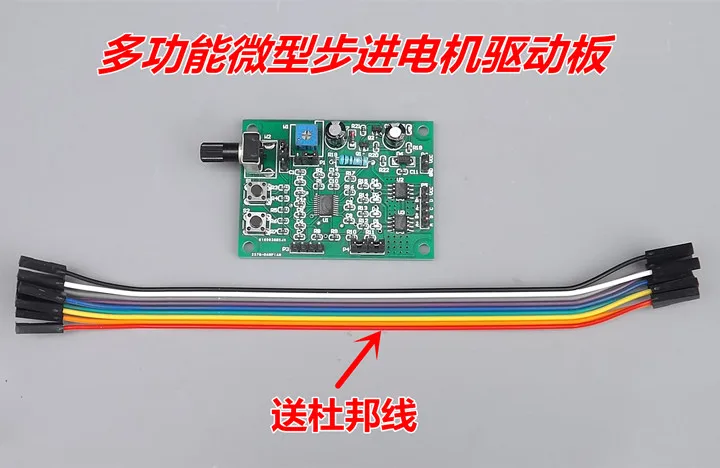

Мульти-функциональный микро шаговый двигатель накопители контрольная плата, который может управлять 2-фазный 4-проводной и 4-фазный 5-проводной Шаговый двигатель s.

Плата управления диском имеет 4 варианта режима работы:
【A】 обычный режим 1
【Ii】 обычный режим 2
【Three】Jog режим
【Four】 автоматический режим круглого хода

Основные параметры:

【Дальномер напряжения 】 DC5V-12V

【Номинальная яркость 】 ≤ 800 мА

【Защита обратного подключения питания

[Защита от перегрузки по току] Да

【Overheat Protection】Yes

Описание функций каждого штыря на плате представлено ниже.

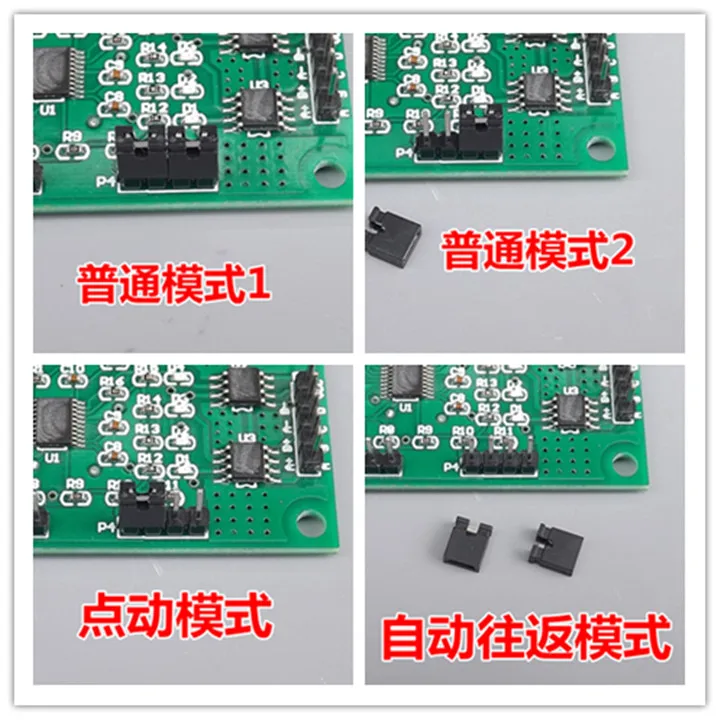

На следующем рисунке показана установка функционального контактного колпачка P4 и соответствующий режим работы.

[Один] обычный режим 1: кнопка start stop S1, кнопка S2 вперед и назад, регулировка скорости потенциометра W2. Если вам нужно отменить ограничение, вы можете подключить два ограничительных переключателя к контакту P3, а вал двигателя оснащен контактным элементом, так что двигатель будет двигаться вперед и назад в пределах хода между двумя ограничительными переключателями.

[2] обычный режим 2: кнопка запуска вперед S1, кнопка обратного запуска S2, нажмите любую клавишу для остановки. W2 регулировка скорости потенциометра. Если требуется ограничительный стоп, два ограничительных переключателя es могут быть подключены к контакту P3, так что двигатель перестанет двигаться, когда он коснется ограничительного переключателя, И двигатель повернет назад после нажатия противоположной кнопки.

[Три] режим Jog: S1 нажимает вперед, отпускает для остановки, S2 нажимает назад, отпускает для остановки, потенциометр W2 регулирует скорость. Если требуется ограничитель, верхний ограничительный переключатель может быть подключен к P3.

【Four】 автоматический режим круглого хода: S1 запускается и останавливается, S2 Реверсивный, W2 потенциометр регулирует скорость, W1 потенциометр регулирует автоматические шаги круглого хода. После запуска двигатель автоматически бежит назад и вперед в пределах количества шагов, отрегулированных W1.

На следующем рисунке указаны кнопки управления S1 и S2. Функции отличаются в различных режимах. Для получения подробной информации, пожалуйста, обратитесь к описанию функции P4 pin.

На следующем рисунке приведено описание функций W2 и P2

W2 Потенциометр регулировки скорости двигателя, антиблокировочная Регулировка становится медленнее, и регулировка по часовой стрелке становится быстрее.

P2 регулировка скорости Расширенный штифт для шестерни, диапазон регулировки W2 в медленной передаче: самый медленный каждый шаг занимает 3,125 секунд, самый быстрый каждый шаг занимает 0,0625 секунд (16 шагов/сек). Диапазон регулировки W2 в быстром режиме: самый медленный шаг требует 0,0625 секунд (16 шагов/сек), а самый быстрый шаг-0,00125 с (800 шагов/сек).

На следующем рисунке приведено описание функций W1 и P1

Автоматический потенциометр регулировки хода W1 с закругленным ходом, ход регулировки против часовой стрелки становится короче, и ход регулировки по часовой стрелке становится длиннее.

P1 автоматический возвратный ход регулировочный расширительный штифт. Диапазон шагов регулировки W1 в коротком диапазоне хода составляет 1-200 шагов. Диапазон шагов регулировки W1 в дальнем диапазоне путешествия составляет 200-1200 шагов.

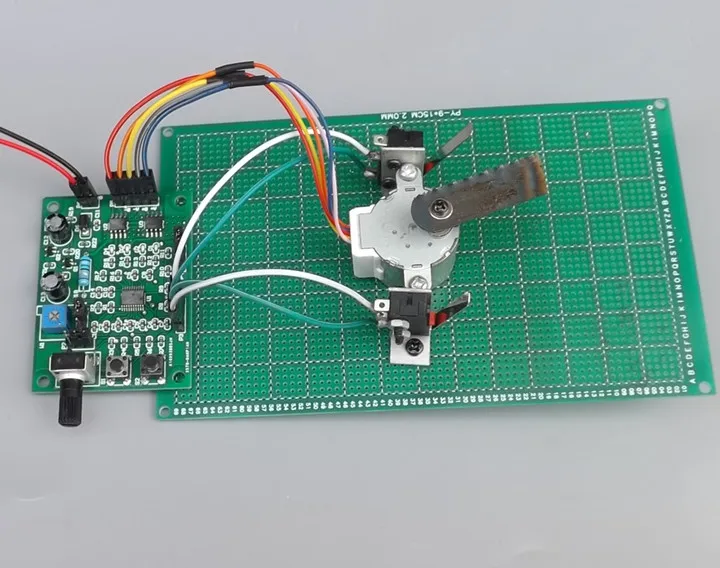

На следующем рисунке приведено описание функции P3 pin с внешним переключателем перемещения. Функции отличаются в различных режимах. Дополнительные сведения см. В описании функции P4 pin.

На следующем рисунке приведено описание функций контактов P5 и P6

P5 шаговый двигатель выходной контакт, в соответствии с 2-фазный 4-проводной или 4-фазный 5-проводной Шаговый двигатель, который вы выберете, подключите провода правильно в соответствии с персонажами на плате.

Входное напряжение P6 может быть подключено к источнику питания постоянного тока 5 В-12 В.
