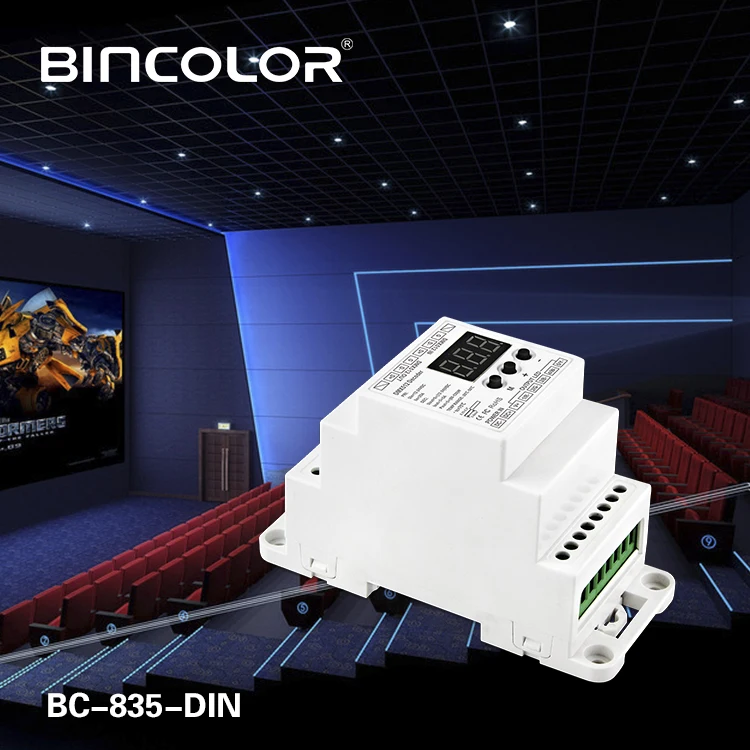

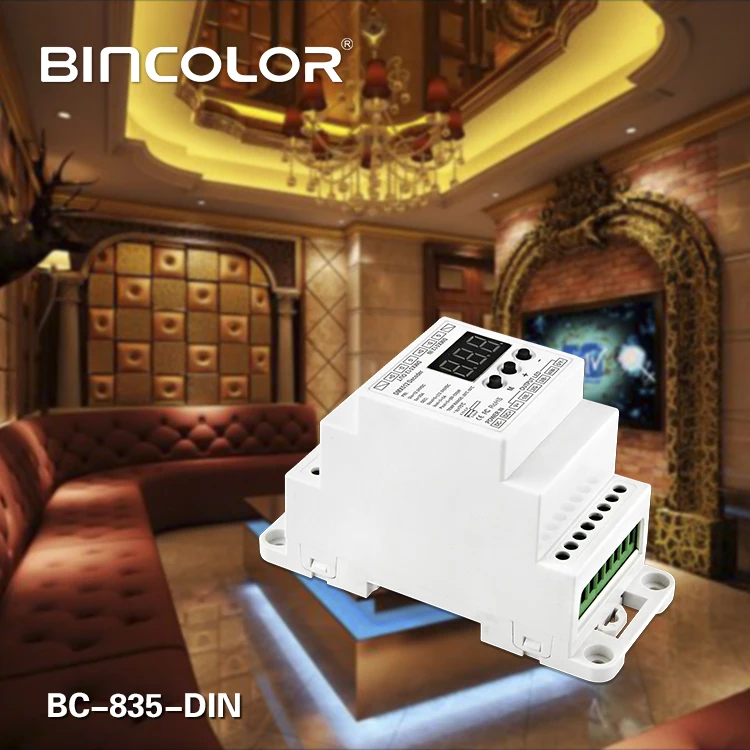

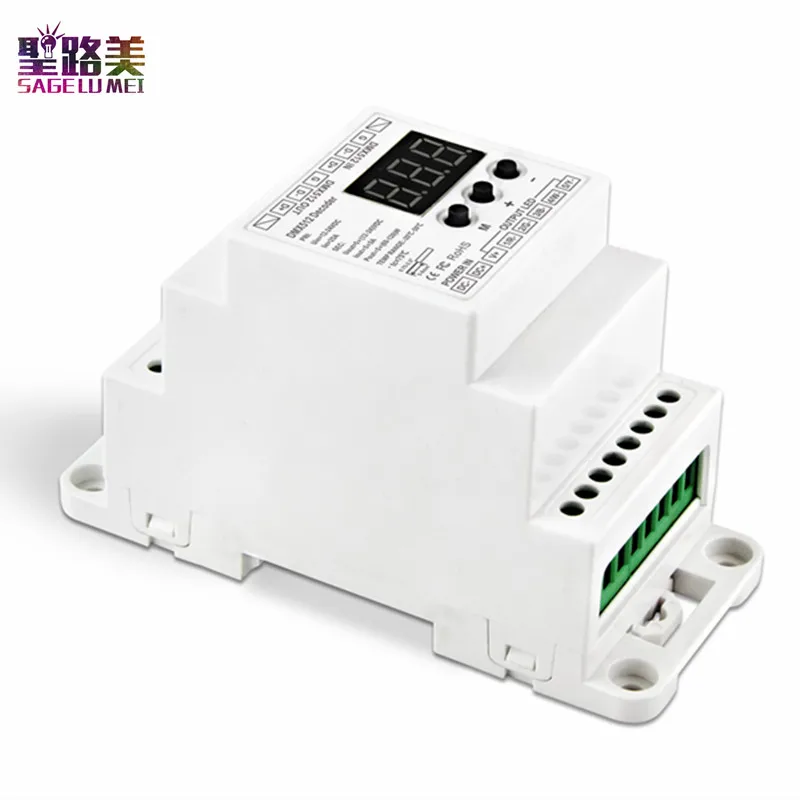

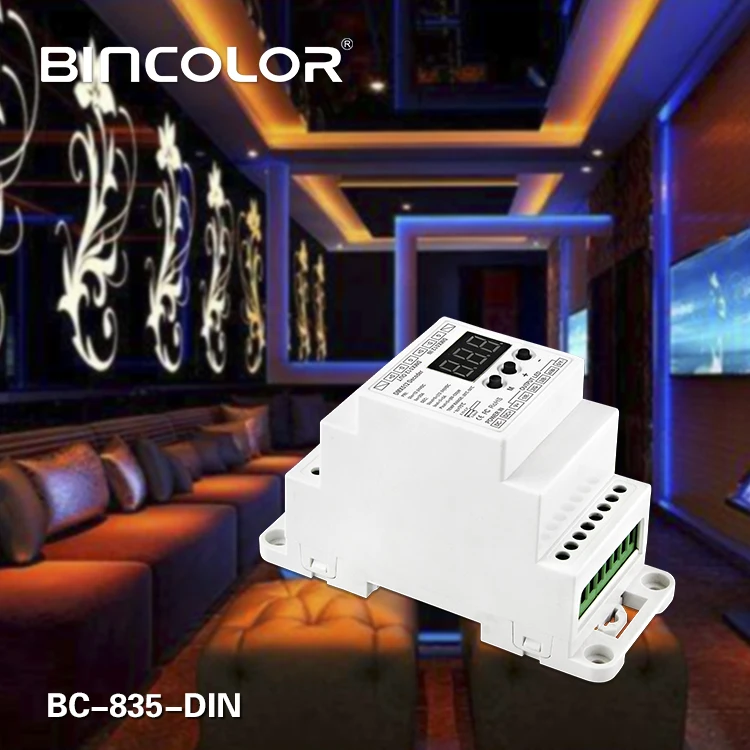

BC-835-DIN DC12-24V 5А * 5CH 5CH ШИМ постоянного напряжения светодиодный декодер DMX512 5 регулятор каналов Светодиодный светильник

Добро пожаловать для использования декодера постоянного напряжения DMX512, который разработан только для светодиодных ламп постоянного напряжения. Он принял передовую технологию управления микрокомпьютером для передачи стандартного сигнала DMX512/1990 на сигнал PWM. Пользователь может выбрать 1 ~ 5 каналов вывода, 4096 серых весов. Его можно использовать как DMX512 master или как DMX декодер для подключения компьютеризированной цифровой выходной консоли с аналоговым Силиконовым чехол и управления светодиодный лампы для архитектуры и освещения.

Функция функции:

1. Автоматически адаптируется DC12V-24V входного напряжения.
2. Входной стандартный сигнал DMX512; 3-цифровой дисплей показывает код адреса DMX.
3. 4 канала выхода; 4096 серых весов каждый; Логарифмический затемнения; Лампа мягкая и стабильная без стробоскопической вспышки.
4. DMX Master mode, slave mode доступен.
5. Встроенный 8 режимов изменения цвета и 10 скоростных весов.
6. Индикатор состояния приема сигнала DMX512.
7. Функция потери мощности памяти.
8. Неправильная защита проводки в порту DMX, защита от перегрузки по току и защита от короткого замыкания.
9. Дизайн DIN rail облегчает установку крупномасштабных проектов.

Предупреждение безопасности:

Пожалуйста, не устанавливайте этот контроллер в области освещения, интенсивных магнитных и высоковольтных полей.
1. Чтобы уменьшить риск повреждения компонентов и пожара, вызванного коротким замыканием, убедитесь в правильном подключении
2. Всегда убедитесь в том, чтобы установить этот блок в области, которая позволит обеспечить надлежащую вентиляцию для обеспечения подходящей температуры.
3. Проверьте, подходит ли адаптер напряжения и питания для контроллера
(Выберите DC12-24V источник питания с постоянным напряжением)
4. Не подключайте кабели с включением питания; Перед включением убедитесь в правильном подключении и отсутствии короткого замыкания.
5. Пожалуйста, не открывайте крышку контроллера и не работайте, если возникают проблемы.
Руководство подходит только для данной модели; Любое обновление может быть изменено без предварительного уведомления.

Dinemsions:

Декодер имеет 3 клавиши, соответственно M, +, -; Длительное нажатие «M» в течение 2 секунд для входа.

Трехцифровой дисплей показывает значение настройки тока; Различное значение указывает на различный рабочий статус. Три-цифровой-дисплей выключается без работы в течение 30 секунд, нажмите любую клавишу, чтобы включить его. Когда это перегрузка или короткое замыкание, декодер автоматически остановит выход, светодиодный дисплей показывает: «ERR», как показано ниже:

Декодер имеет автоматическую блокировку ключа. Если настройки не сделаны на декодер, функция блокировки ключа активируется примерно через 15 секунд автоматически. Нажмите кнопку M около 2 секунд, чтобы выключить. Затем может быть установлен декодер.

1. Режим работы DMX: значение: 001-512, например: "001"

* 520-599, первые два цифровых индикации режимов, третий показывает скорость. 10 уровней скорости от 0 до 9. Всего: 8 режимов, например:

Скорость для программы 520 - 589 (режим выцветания цвета) для одного шага, а не для всей программы:

0 = 0,5 сек. | 1 = 1 сек. | 2 = 2 сек. | 3 = 3 сек. | 4 = 5 сек. | 5 = 10 сек. | 6 = 15 сек. | 7 = 30 сек. | 8 = 60 сек. | 9 = 120 сек.

Скорость для программы 590 - 599 (один шаг, а не для всей программы):

0 = 0,02 сек. | 1 = 0,04 сек. | 2 = 0,1 сек. | 3 = 0,2 сек. | 4 = 0,5 сек. | 5 = 1 сек. | 6 = 2 сек. | 7 = 5 сек. | 8 = 10 сек. | 9 = 15 сек.

1) схема проводки главного режима: (только один декодер может работать как мастер)

2) схема проводки в режиме Slave:
