Новая обновленная версия ADF4351 35MHz-4400MHz 4,4 GHz радиочастотный генератор сигналов цифровой источник радиочастотного сигнала VFO модуль ЖК-дисплей HXY D6

Характеристики:

-Напряжение питания: постоянный ток 4,5 V-5,5 V, рекомендуется стабильное регулируется 5VDC через Micro USB Порты и разъёмы
-Ток в режиме ожидания: <25 мА
-Ток излучения: <150 мА
-Выходное сопротивление:50 Ом

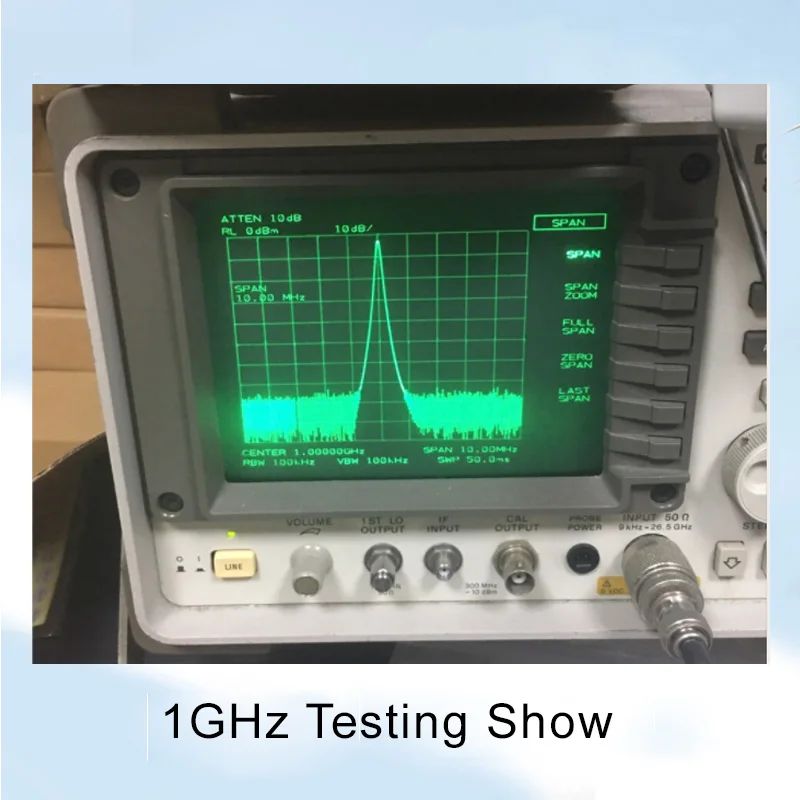

-Диапазон выходной частоты:35 МГц-4400 МГц
-Выходная мощность: 1 кГц-8 кГц
-Выходная мощность: -1dBm (W) @ 150MHZ (тестовая мощность абсолютное значение) около 1 mW

-Размер товара: 80*75*30 мм/3,1*3,0 * 1.2in

-Вес товара: 85 г/3,0 унции

-Размер посылка: 118*97*35 мм/4,6*3,8 * 1.4in

-Посылка Вес: 108 г/3,8 унции

Особенности:

-Простой генератор радиочастотного сигнала

-Основные компоненты: микроконтроллер avr mega8, экономичный однокристальный, является низкопрофильной версией широко используемого m16. Есть 2,56 v регулируемый источник в периферийных ADC, которого нет в наличии в других среднего ценового диапазона микроконтроллеры.

-Adf4351: традиционная VCO + PLL + 6 серия высокоскоростная бистабильная схема. Выход получен частотным делением, а выход-квадратной волной. Амплитуда фундаментальной волны не сильно меняется.

-Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки и экономит затраты. Он обеспечивает источник сигнала для канала переменного тока устройства под испытанием и проводит анализ частотно-амплитудных характеристик канала переменного тока.

Пожалуйста, обратите внимание на сопротивление измерительного устройства.

Инструкции по эксплуатации:

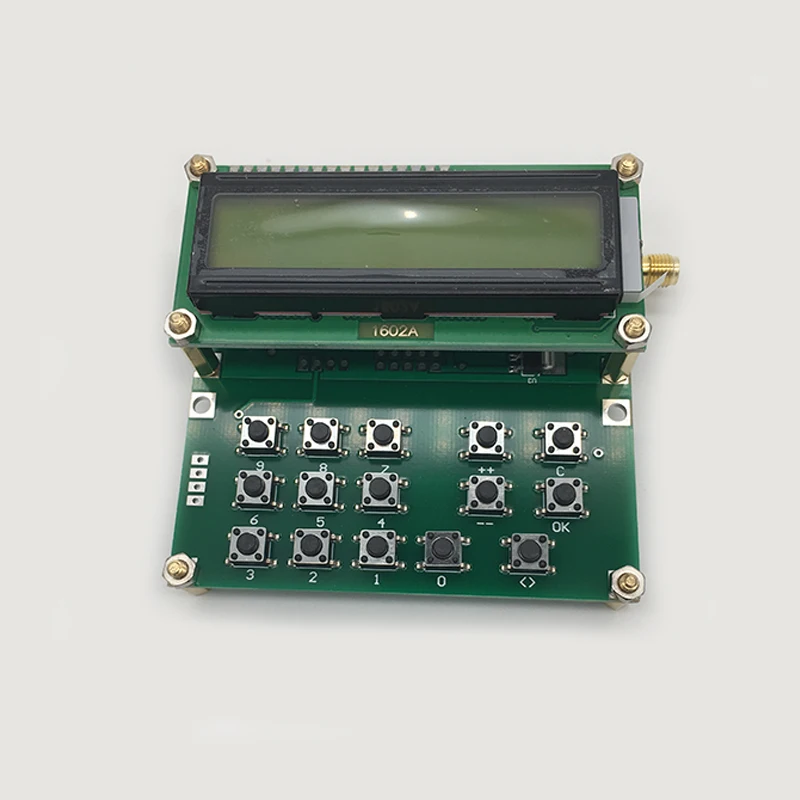

-Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами чисел, 10, «+» и «--» клавишами для регулировки частоты использования, также производит выходное поведение;

-Короткое нажатие кнопки «+ +» или «--» добавляет 1 кГц или минус 1 кГц к исходному выходу частоты.

-Нажатие «+ +» или «--» более 1 секунды приведет к непрерывному или непрерывному вычитанию режима сканирования. Шаг 1 кГц на 35 МГц ~ 138 МГц; 138 МГц шаг 10 кГц на ~ 550 мгц и 100 кГц на 550 МГц ~ 4000 МГц.

-Чтобы завершить сканирование, просто нажмите кнопку «+ +»-«-» или кнопку «ok».

-Кнопка «ОК»-кнопка управления выходом. Нажмите, чтобы запустить. Нажмите еще раз, чтобы остановить передачу.

-Поведение излучения, вызванное «+ +» или «--», необходимо дважды нажать «ок», чтобы завершить передачу. Этот продукт будет отображаться «>» в правом верхнем углу дисплея, когда происходит выходное излучение. Ключ «C» завершит передачу и частота будет нулевой.

-Шаговый ключ «<>», используемый для непрерывного и непрерывного режима вычитания для легкой регулировки, шаг выбора цикла «1K», «10K», «100K», «1 м», хотя и не очень полезно, но и небольшое улучшение, Оригинальный V1.01 доска до тех пор, пока клавиатуру на отверстие сварки 3,3 k резистор и PPT нажмите кнопку, чтобы включить полный улучшение (по сравнению с клавиатурой доска схема, очень простой), таким образом, купить AVR ISP скачать на Taobao линия загружает нижний слой нового MCU, И есть новый базовый исходный код и. Шестигранный файл на сетевом диске. Предохранитель C9EF не является неправильным.

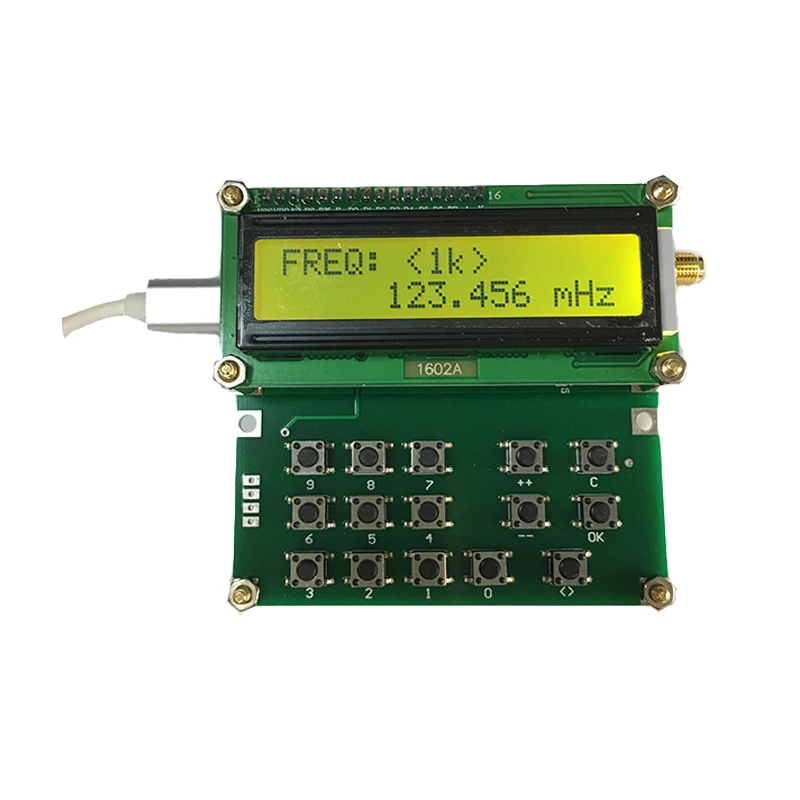

-Новый нижний слой LCD1602 power-up по умолчанию указывает на «<1k>», нажав кнопку «<>». Существует четыре типа ступенчатых состояний, которые могут быть циклическими.

Посылка включает:

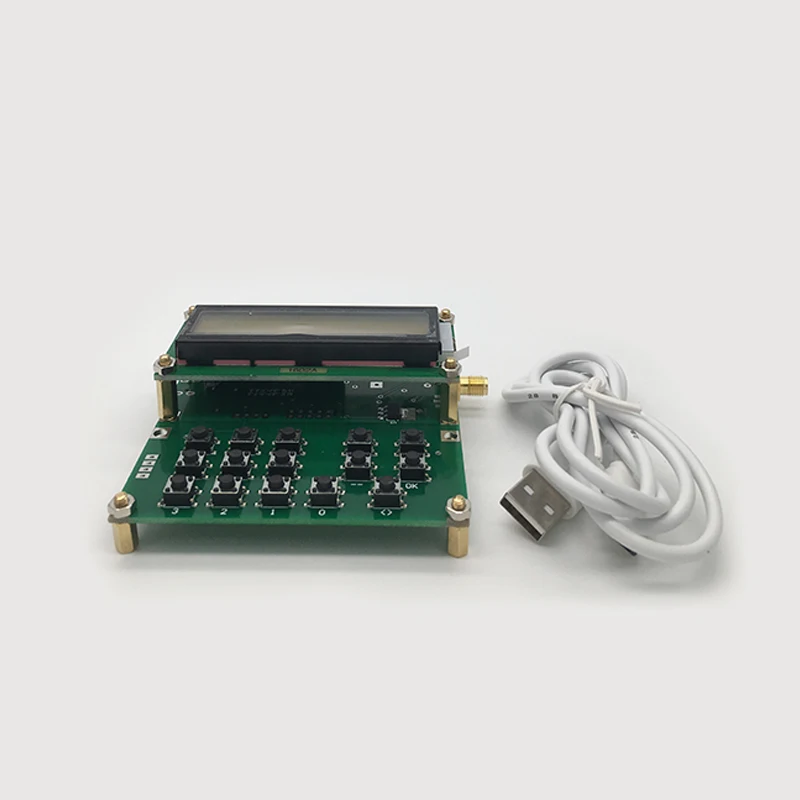

-1 x Простой генератор RF

Примечание: обратите внимание, что у этой машины нет встроенного блока регулятора напряжения, пожалуйста, держите его в диапазоне напряжения. Спасибо!
