Модуль понижающего усиления с ЧПУ постоянное напряжение постоянный ток 12 В

Модуль понижающего усиления с ЧПУ постоянное напряжение постоянный ток 12 В

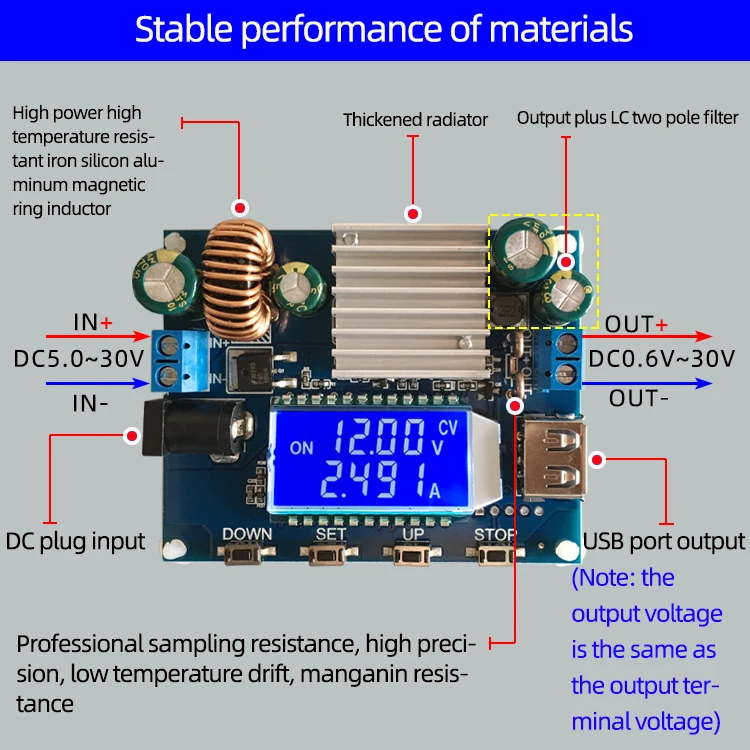

Особенности продукта:

1. Напряжение и ток можно регулировать с помощью числового управления, что удобно, быстро, промышленное качество и высокая точность и может быть непосредственно использовано в инженерных проектах;

2. Используется Профессиональный ЖК-блок питания с понятным интерфейсом, простым управлением и почти идеальным механизмом защиты;

3. Аппаратная защита: защита от обратного подключения на входном конце, отсутствие ожога при обратном подключении; Защита от короткого замыкания на выходном конце, отсутствие ожога при коротком подключении; Защита от обратного заполнения на выходном конце, нет дополнительного диода с защитой от обратного заполнения при зарядке аккумулятора; 4. Программная защита: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от перегрузки по мощности (OPP), защита от перегрева (OTP), защита от пониженного напряжения на входе (LVP);

5. Можно установить регулирующее по умолчанию значение напряжения или постоянного тока, которое можно быстро настроить в различных приложениях;

6. Напряжение и ток можно блокировать, чтобы предотвратить неправильную работу!

7. Полный материалов, стабильная производительность и широкое использование.

1. Параметры продукта: Входное напряжение: DC5.0V-30V (LVP с защитой от пониженного напряжения, когда входное напряжение ниже 4,7 В, рекомендуется использовать его, когда входное напряжение выше 7 в. Когда входное напряжение ниже 7 в, выходная мощность уменьшается. Чем ниже входное напряжение, тем меньше Выходная мощность) Выходное напряжение:-30 В постоянного тока Выходной ток: 0-4,0 А Выходная мощность: 35 Вт при естественном рассеивании тепла, 50 Вт при воздушном охлаждении Точность напряжения: ± 0.5% + 1 слово, разрешение: 0,01 в, точность заводской калибровки Точность тока: ± 0.8% + 3 слова, разрешение: А, точность заводской калибровки КПД преобразования: около 88% Мягкий старт: Да Защита от обратного подключения входа: Да, обратное подключение не горит Защита от обратного потока на выходе: Да, его можно подключить напрямую к батарее Защита от короткого замыкания на выходе: Да, может напрямую закоротить выходной терминал Температурная защита (OTP): Да, 100 ℃ Рабочая частота: 180 кГц Описание ключа: Кратковременно нажмите кнопку вверх/вниз, и напряжение будет регулироваться по умолчанию. Поддерживается Длительное нажатие (быстрое увеличение/уменьшение). Нажмите и удерживайте кнопку SET в течение 1 секунды, чтобы отрегулировать значение постоянного тока (предельное значение тока); Установка и вспышка CV при регулировке напряжения, установка и вспышка CC при регулировке тока. Кратковременно нажмите кнопку SET, чтобы переключить ток дисплея A / power W/емкость Ah / energy WH / time h; Кратковременно нажмите кнопку ВКЛ/ВЫКЛ, чтобы включить/выкл выходную мощность; Нажмите и удерживайте кнопку ВКЛ/ВЫКЛ в течение 2 секунд, чтобы переключить Входное и выходное напряжение дисплея. Когда CC установлено, значение постоянного тока будет настроено по умолчанию. Когда светодисветодиодный включен, быстрое затемнение можно реализовать нажатием кнопки вверх/вниз, что очень удобно!

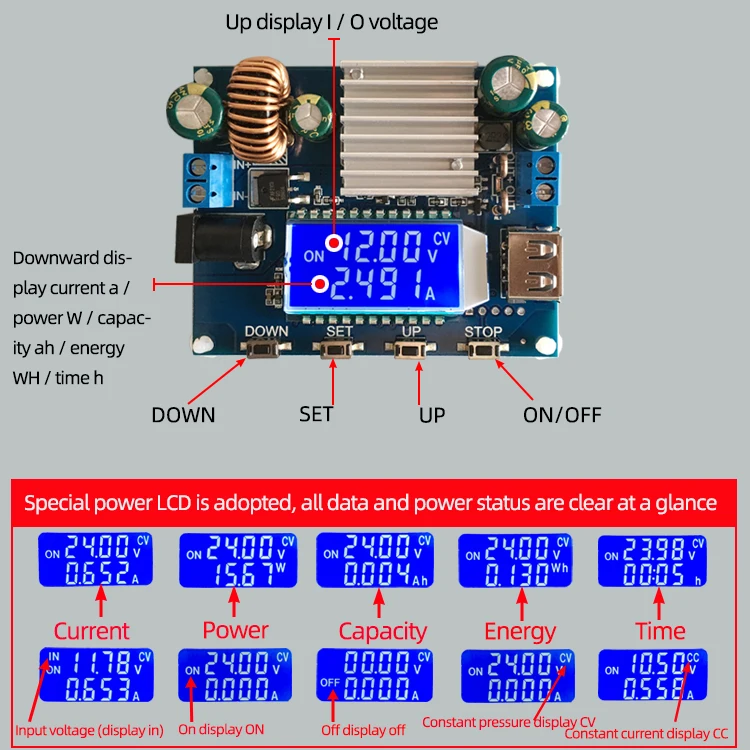

2. Инструкции по эксплуатации интерфейса настройки:

2,1. Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы войти в интерфейс настроек;

2,2. Отрегулируйте размер параметра с помощью кнопки вверх/вниз, поддержка длительного нажатия (быстрое увеличение/уменьшение), короткое нажатие кнопки set для переключения параметра для настройки;

2,3. В интерфейсе OAH / OPH / OHP кратковременно нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции. Если он закрыт, отображение «----»;

2,4. В интерфейсе параметров OAH / OPH нажмите и удерживайте кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999Ah/99.99Ah/999.9ah/9999Ah, 9.999 Вт/99.99Wh/999.9 Втч/9999 Втч)

2,5. После установки параметра нажмите и удерживайте кнопку set в течение 3 секунд, чтобы выйти из интерфейса настроек и автоматически сохранить параметры настроек; Примечание: После защиты продукта выход будет отключен, и на ЖК-дисплее будет отображаться соответствующий код защиты (LVP / OVP / OCP / OPP / OAH / OPH / OHP). Сам чип питания также имеет различную защиту. Если сам чип защищен, будет отображаться OEP. 3. Этот продукт имеет функцию блокировки: Нажмите и удерживайте кнопку set в течение 5 секунд, чтобы заблокировать заданное напряжение и ток, чтобы предотвратить неправильную работу! После блокировки нажмите и удерживайте кнопку set в течение 5 секунд для разблокировки!

4. Использование продукта:

4,1. Используется в качестве общего источника питания, повышающего и падающего напряжение, с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/пониженного напряжения; (1) Установите значение напряжения. (2) Установите значение постоянного тока (значение защиты от перегрузки); (например, если значение постоянного тока 3,00 А, максимальный ток может достигать 3 А при использовании продукта, И когда ток достигает 3 А, на ЖК-дисплее будет отображаться статус «CC», иначе на ЖК-дисплее будет отображаться « CV "статус)

4,2. Используйте в качестве зарядного устройства Продукты без функции постоянного тока не могут использоваться для зарядки аккумулятора. Из-за большой разницы в давлении между потребляемой батареей и зарядным устройством, зарядный ток слишком велик, а аккумулятор поврежден. Поэтому в начале аккумулятор должен заряжаться постоянным током. Когда зарядка достигает определенного уровня, аккумулятор можно автоматически Переключить обратно на зарядку с постоянным напряжением. (1) определяет напряжение плавающего заряда и зарядный ток аккумулятора, который вам нужно зарядить; (если параметр литиевого аккумулятора составляет 3,7 в/2200 мАч, то напряжение плавающего заряда составляет 4,2 в; если это перезаряжаемый аккумулятор 12 В, обычно Установите напряжение плавающего заряда около 14 в) (2) в условиях холостого хода Установите значение напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда; (если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в). (3) в условиях холостого хода Установите постоянное значение тока (зарядный ток аккумулятора); (4) подключите аккумулятор и зарядите его.

4,3. Используется как светодиодный драйвер постоянного тока (1) определяет рабочий ток и максимальное рабочее напряжение светодиода, который вам нужен; (2) в условиях холостого хода Установите значение напряжения и тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиода; (3) Подключите светодиод и проверьте устройство. Этот продукт может регулировать значение постоянного тока (между 0-рабочим током), чтобы реализовать плавное затемнение светодиодный да и отсутствие стробоскопии!

5. Детали функций

5,1 статистика емкости/энергии/времени работы: Статистика начнется автоматически после включения питания (вкл.), и значение предыдущего состояния будет отображаться после выключения (ВЫКЛ.) питания. После повторного включения питания (ВКЛ) Запись начнется автоматически снова; В соответствующем интерфейсе Длительное нажатие кнопки вкл/выкл в течение 3 секунд автоматически сбросит соответствующие данные.

5,2 наборов максимальной емкости/максимальной энергии/максимального времени работы 5.2.1. Установите максимальную емкость (OAH) /энергию (OPH): когда функция OAH / OPH запущена, когда статистическая Емкость/энергия выше установленной максимальной емкости/энергии, питание автоматически отключает выход и мигает «OAH»/«OPH»; После отключения сигнала тревоги, Статистические данные о емкости/энергии будут автоматически очищены;

5.2.2. Установите максимальное время разряда (OHP): когда функция OHP запущена, когда время работы питания больше установленного максимального времени разряда, питание автоматически отключает выход и мигает «OHP»; После отключения сигнала тревоги OHP статистика времени будет автоматически очищена; Эта функция позволяет реализовать количественное/временное питание. Примечание: когда функции OAP / OPH и OHP не включены, источник питания автоматически записывает Емкость/энергию и время работы. При включении функций OAH / OPH и OHP источник питания автоматически отключает выход при достижении установленного значения; При включении функции OHP, время работы источника питания-это обратный отсчет;

6. Меры предосторожности:

6,1. Запрещается короткое замыкание входного VIN-модуля с выходом-в противном случае функция постоянного тока не будет работать.

6,2. Пожалуйста, убедитесь, что мощность источника питания всегда превышает требуемую мощность выходной нагрузки!

6,3. Если модуль хочет выводить сигнал при полной нагрузке, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт; Максимальное значение тока модуля составляет 4 а при условии, что максимальная выходная мощность ограничена, например, на выходе 18 в, сила тока не должна превышать 2 А.

6,4. Модуль имеет функцию защиты от пониженного напряжения на входе, которая по умолчанию составляет около 4,7 В. Когда оно будет ниже этого значения, он автоматически отключит выход, а когда напряжение будет выше 4,7 В, он автоматически восстановит выход (Примечание: 4,7 В-это напряжение на порту продукта, когда входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
