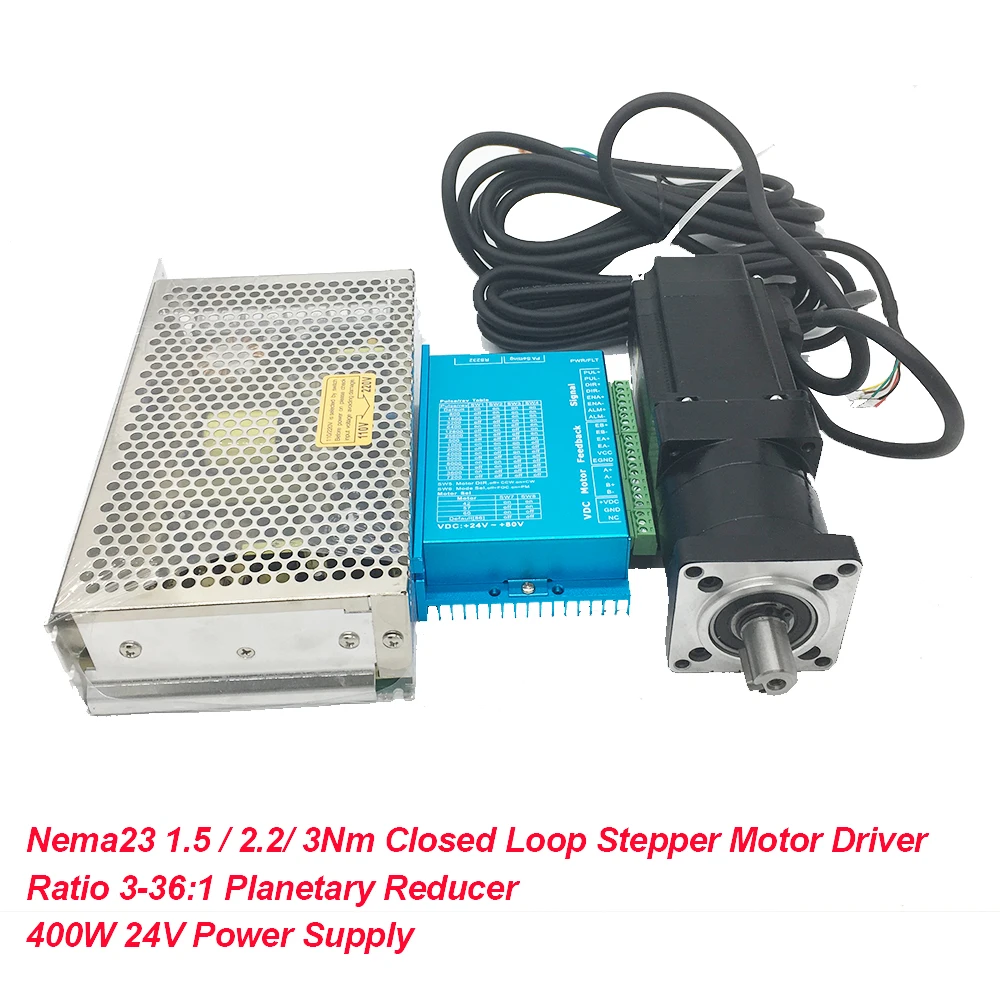

Nema23 57 мм 1 5 2 3 Нм замкнутый цикл Драйвер шагового двигателя и 400 Вт источник

Nema23 57 мм 1 5 2 3 Нм замкнутый цикл Драйвер шагового двигателя и 400 Вт источник

1.Посылка список:

Если «только редуктор» будет выбран

1 X NEMA23 Планетарная коробка передач (пожалуйста, выберите соотношение скорости, которое вам нужно.)

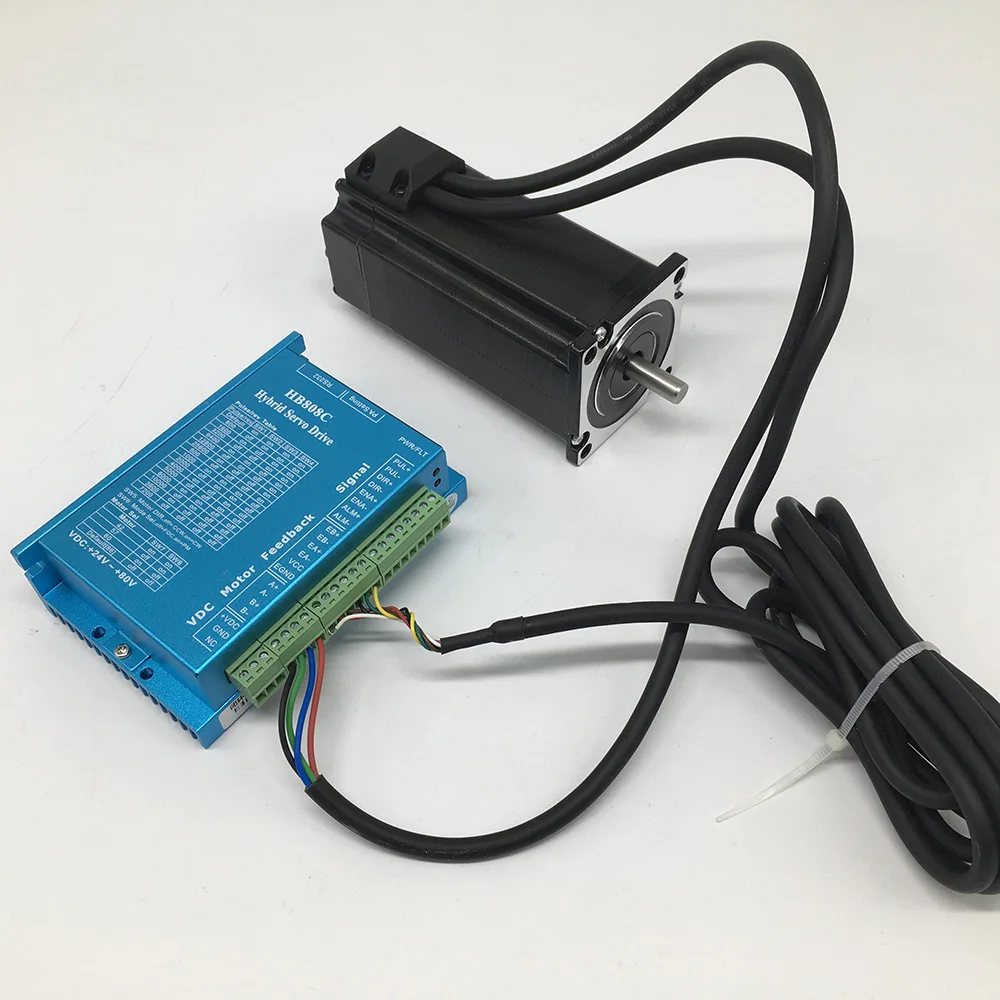

Если "с Комплект двигателя "на выбор

1 X NEMA23 планетарный редуктор(Пожалуйста, выберите соотношение скорости, которое вам нужно.)

1 X HB808C драйвер

1 X 57HB1,5/2,2/3 НмМотор (пожалуйста, выберите нужный вам крутящий момент.)

1 х 3 м кодирующего устройства

1 X Кабель питания 3 м

(1 шт.);200W24V Мощность питания

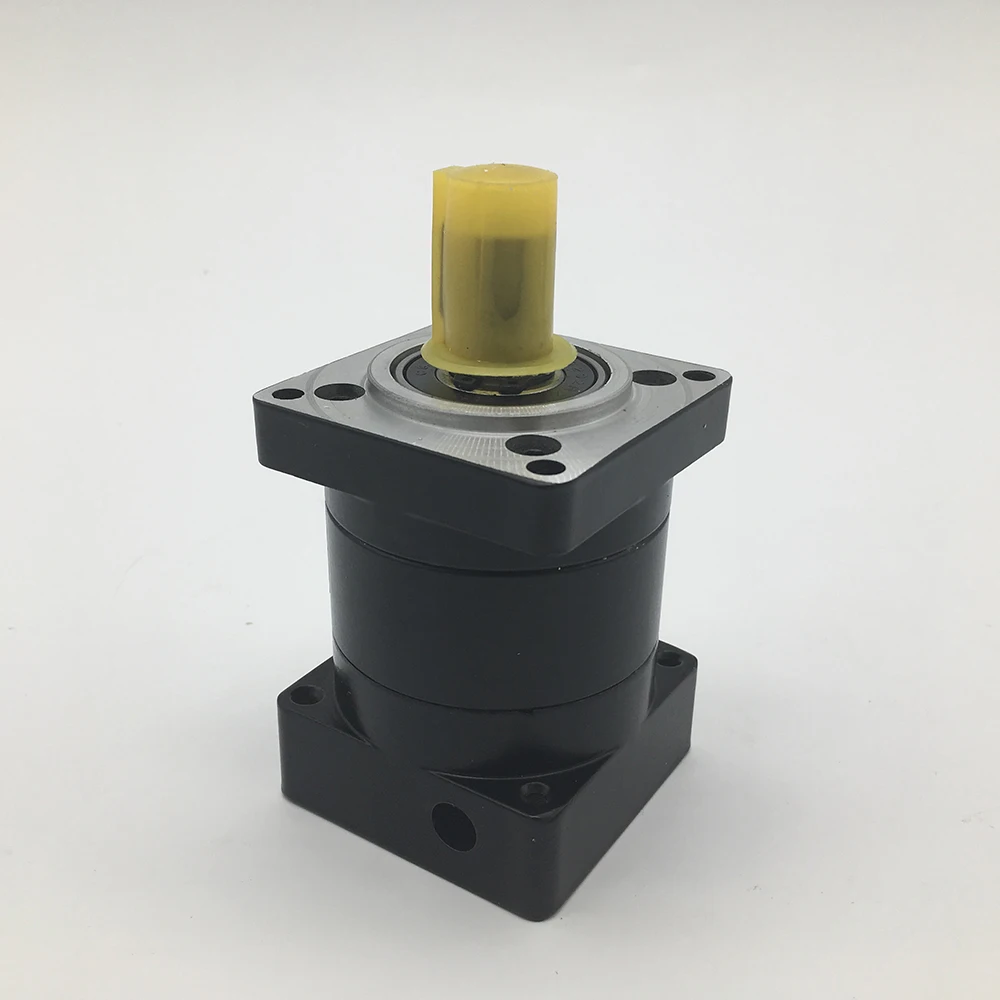

2. Описание планетарной коробки передач:

Фланец: 57 мм Nema23

Скорость Комплект поставки:

1 этап (L1): 3:1 (фактическое Точное соотношение скорости: 3,25: 1)/

4:1 / 5:1 (фактическое Точное соотношение скорости: 3,25: 1) / 6:1 / 10:1

2 ступени (L2): 16:1 / 24:1 / 36:1
Входной сигнал вала:8 мм

Выход вала:14 мм

• Длина:L1 = 76 мм; L2 = 90 мм

Точность: менее 20 аркмин

Эффективность: 92%

Номинальная входная скорость: 3000PRM

Максимальная входная скорость: 5000 об/мин

Материал шестерни: 20Cr углеродистая сталь

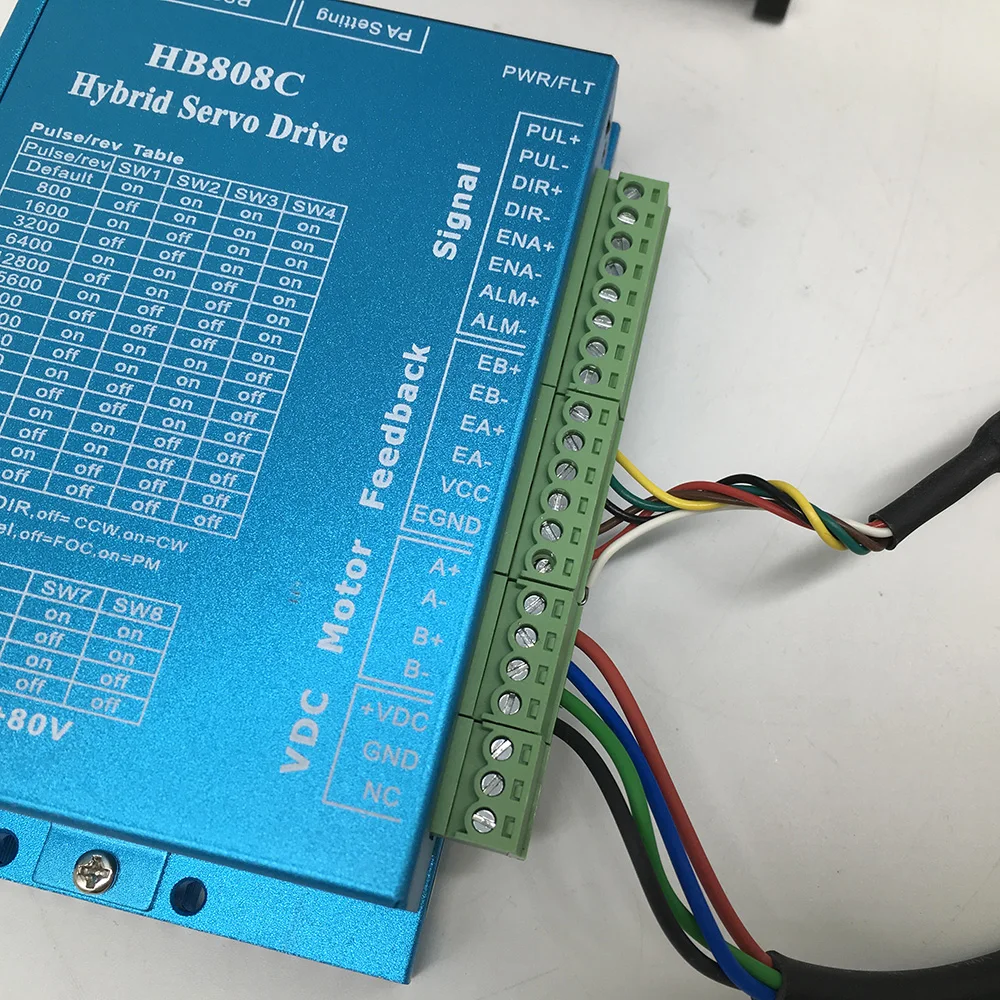

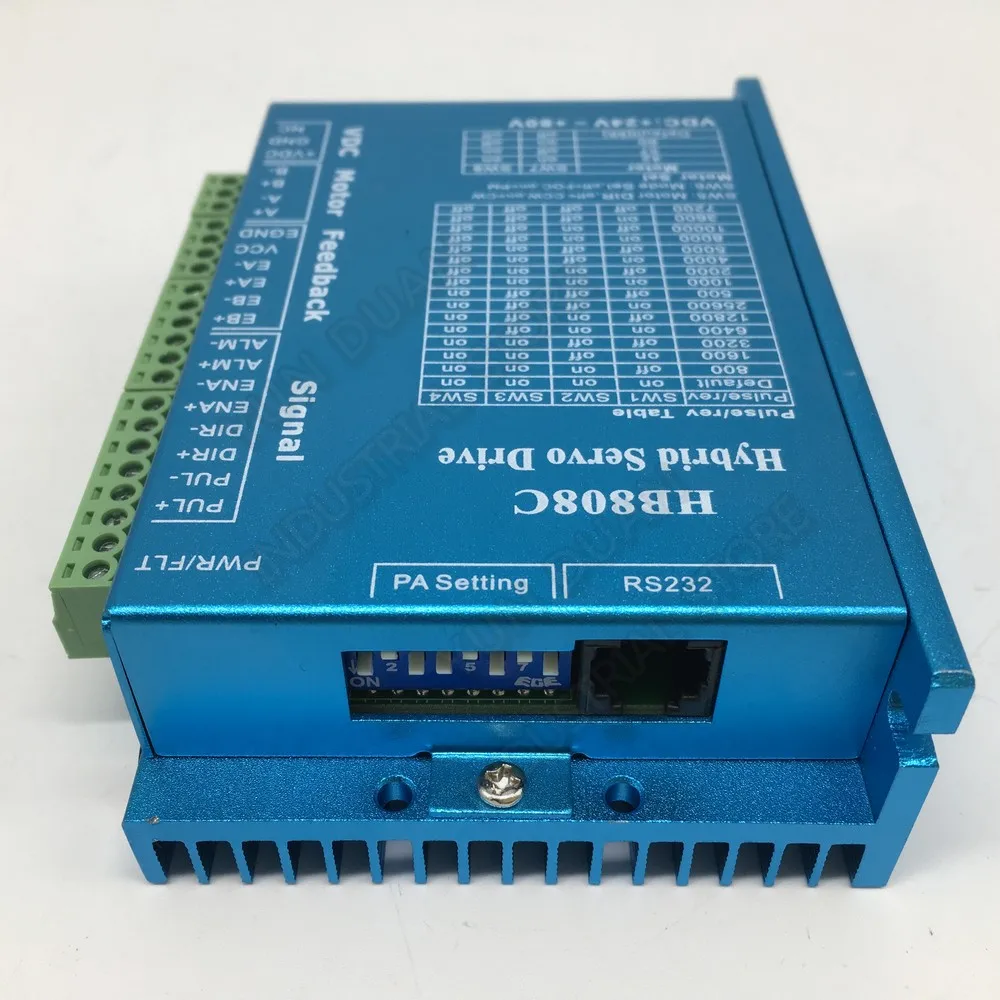

3. Функциональные характеристики привода:

Модель:HB808C

Тип: DSP замкнутый контур шагового привода

Максимальный ток:13A

Частота импульсной характеристики: 200 кГц

Микро-шаговый драйвер: 200 ~ 25600ppr

Вход Напряжение:24-80VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита

Входной сигнал: ПоддержкаPUL/DIRИС заглушкой по часовой стрелке против часовой стрелкиРежимов (разница)

Совместимость:Сигнал 4,5 ~ 28 в(Не нужен резистор)

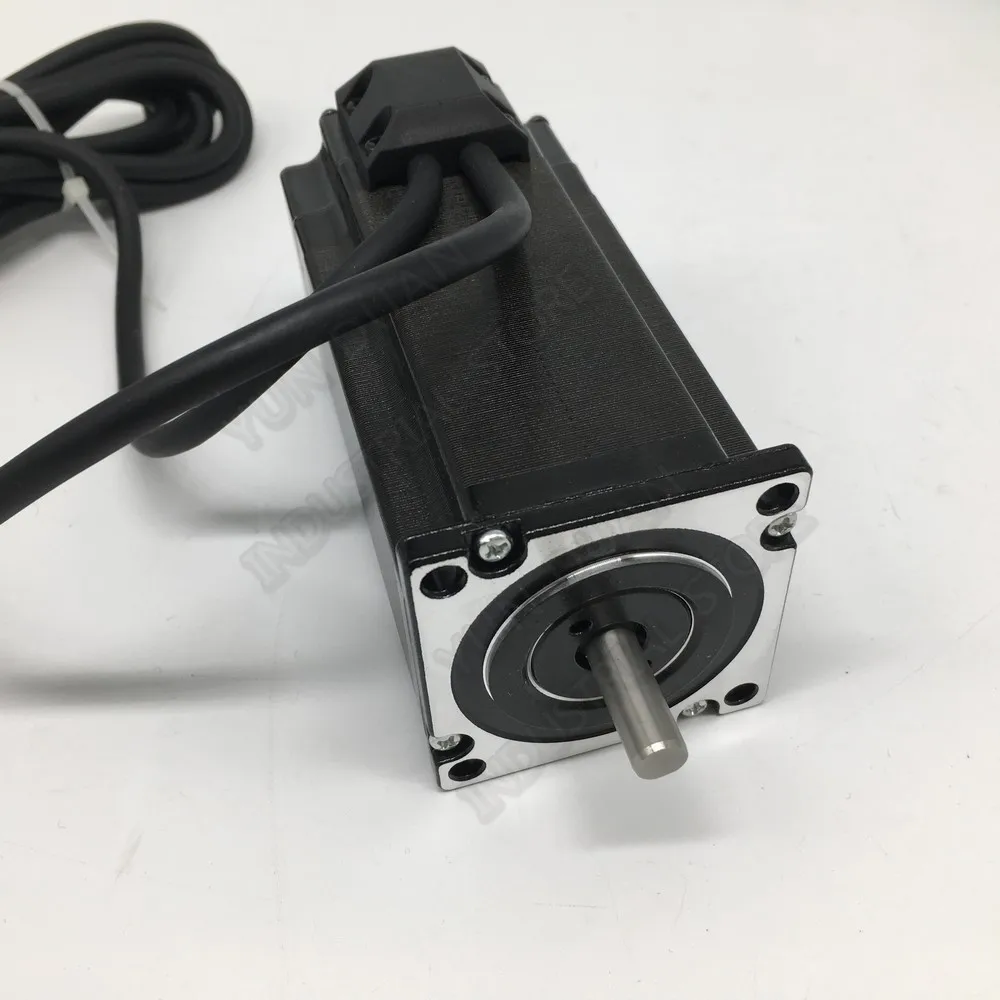

4. Параметры электродвигателя:

Фланец: NEMA23 57 мм

Угол шага: 1,8 градусов

Трехфазный: 2PH

Держать крутящий момент:1.5NM/2.2NM/3NM

Двигатель Длина:74 мм/102 мм/132 мм

Номинальная скорость: 1000 об/мин

Энкодер: 1000 линия

Сопротивление: 0.93 Ом/0.55 Ом/0,78 Ом

Индуктивности: 3.5mH/2.5mH/3.6mH

• Сила тока:3A/4.5A/4.5A

Класс изоляции: B

5. Параметры источника питания:

Модель: S-200-24

Номинальная нагрузка:200W(Максимальная нагрузка)

Вход Напряжение:AC100-120V/200-245VAC 50/60Hz

Выходное напряжение:DC24V(Постоянное Напряжение)

Выход ток:8.5A

Эффективность преобразования: более 80%

Рабочая температура:-30 ~ + 50 °C

Ip-код: IP20

Тип охлаждения: Вентилятор охлаждения (вентилятор работает с небольшим шумом)

Сертификат:Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного по ограничению на использование опасных материалов в производстве
