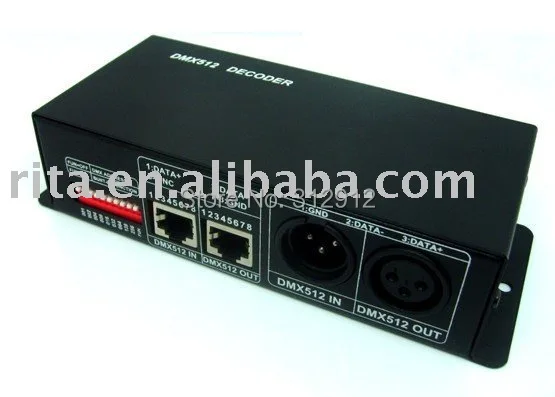

DMX общий контроллер Принимает усовершенствованный блок микроуправления, Это Получает Стандартный DMX-512 сигнал цифрового управления и преобразовывает его в PWM сигнал для вождения светодиодный; Вы можете подключить модуль DMX с цифровой консолью DMX для достижения затемнения или различных изменений процедур.

Технические параметры

Рабочая температура: -20-60

Напряжение питания: 5 В ~ 24 В постоянного тока

Выход: 4 канала

Внешние размеры: L165 & Chi;W68 & Chi;H40 (мм)

Размер упаковки: L180 & Chi;W95 & Chi;H60 (мм)

Вес нетто: 320 г

Вес брутто: 355 г

Статическая Потребляемая мощность: <1 Вт

Выходной ток: каждый канал 4A

Выходная мощность: 5 В:<80 Вт, 12 В:<192 Вт, 24 В:<384 Вт

Совет по применению

Dmx-адрес настройки кода

Каждый Общий Контроллер DMX занимает 3 адреса DMX, принимает набор адресов переключателей кодирования, это бинарный переключатель числового кода, который устанавливает оригинальный код адреса DMX от 1 до 9, 1 является самым низким, И 9-это самый высокий, 511 адресных кодов могут быть указаны в всех. Оригинальный адресный код DMX, равное совокупное значение переключателя кодирования от 1 до 9, наберите переключатель кодирования вверх (ВКЛ. 1), значение бит может быть получено, напротив, значение Бит 0.

Сигнал DMX может быть получен при кодировании switch FUN(10)= OFF (вкл установлен 0).

1. Пример 1:

Посмотрите на следующее изображение, если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третий и шестый переключатель кода, совокупное значение переключателя кодирования от 1 до 9 составляет 32 + 4 + 1, то есть исходный адресный код DMX512-37.

2. Пример 1:

Посмотрите на следующее изображение, если вы хотите установить 328 в качестве кода адреса, вы можете набрать только девятый, седьмый и четвертый переключатель кода, совокупное значение переключателя кодирования от 1 до 9 составляет 256 + 64 + 8, то есть исходный адресный код DMX512 равен 328.

Другие функции направления для использования

1. Функция тестирования:

Десятая часть переключателя кодирования-«забавная», это Встроенная функциональная кнопка. FUN = OFF показывает функцию декодера DMX, сигнал DMX может быть получен.

Switch1-9 кодирования по умолчанию выключен: черный

Переключатель 1 = вкл: красный

Переключатель 2 = вкл: зеленый

Переключатель 3 = вкл: синий

Переключатель 4 = вкл: желтый

Переключатель 5 = вкл: фиолетовый

Переключатель 6 = ON:cyan

Переключатель 7 = вкл: белый

Switch8 = ON: изменение семицветного jumpy (скорость 8 шагов)

Переключатель 9 = вкл: семицветное постепенное изменение (скорость 8 шагов)

2. Скорость chioce jumpy меняется, постепенно меняется эффект

При тестировании функции переключатель 8 = ON показывает эффект семицветного jumpy, переключатель 9 = ON показывает эффект постепенного изменения семи цветов, каждый эффект имеет скорость 8 шагов:

Выключение от 1 до 7: 0 шагов

Переключатель 1 = вкл: 1 шаг

Переключатель 2 = вкл: 2 шага

Переключатель 3 = вкл: 3 шага

Переключатель 4 = вкл: 4 шага

Переключатель 5 = вкл: 5 шагов

Переключатель 6 = вкл: 6 шагов

Switch7 = ON:7 шагов (наибольшая скорость)

Есть несколько переключателей = включено в то же время, большое значение является стандартным. Все переключатели кода циферблата = как показано на следующем рисунке, состояние декодера показывает: для проверки функциональных эффектов постепенного изменения скорость изменения составляет 7.
