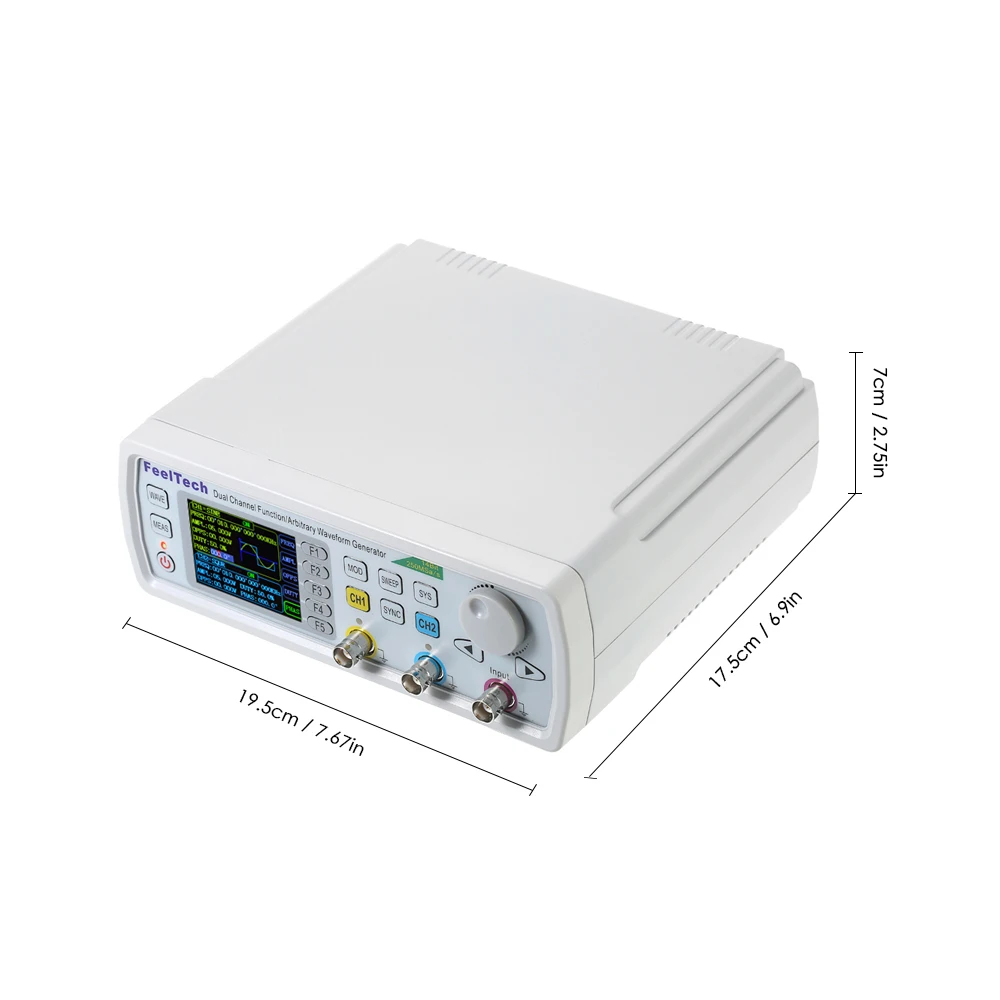

KKmoon цифровой генератор сигналов 30 МГц серия FY6600 двухканальный Функция DDS

Цифровой DDS двухканальный функциональный сигнал/произвольный генератор 250MSA/s Частотный метр AM/PM/FM/ASK/FSK/PSK модуляция 30 МГц

Двухканальный генератор сигналов серии FY6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольных сигналов, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик, счетчик частоты и т. Д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный инструмент для тестирования или измерения для инженеров-электроники, электронной лаборатории, обучения и исследований.

Особенности:
Используется технология прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.
2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, одновременное отображение параметров и графикой CH1 и CH2.
Используйте 14-битный высокоскоростной чип преобразователя D/A (погрешность в выходе 5Vpp составляет менее 1 мВ), частота дискретизации 250MSA/s и вертикальное разрешение 14 бит.
Может выводить до 97 групп функций/произвольной формы: 33 группы заданных волновых форм и 64 группы пользовательских форм.
64 группы функций хранения произвольных волн, каждая из них имеет глубину до 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK.
Развертки Функция: Линейная развертка и логарифмической развертки Функция s; 0,01 s-999,99 s Время развертки; Вперед, назад и туда и обратно развертки направлениях.
Функция VCO (контроль напряжения на выходе): контроль напряжения, частота/амплитуда/смещение/рабочий цикл и модуль ШИМ.
Функция быстрого выхода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выдержать 1 ~ 1048575 импульсов.
Частотомер Функция: Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция работы счетчика: 2 режима измерения муфты, включая муфту постоянного тока и муфту переменного тока.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
Полностью независимые два выхода, синхронизация работы между каналами.
Точно Регулировка фаз двух каналов, точность может быть 0,01 °.
Высокая амплитуда Разрешение: Минимальная амплитуда может достигать 1 мВ, Амплитуда 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), регулирующее разрешение-0.01%.
-Диапазон смещения постоянного тока-10 В ~ + 10 в, офсетное разрешение-0,001 в.
Функция хранения: может сохранять 20 групп параметров, устанавливаемых пользователем, и извлекать в любое время.
Функция связи: все функции могут управляться программой ПК, и протокол связи доступен для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Функция редактирования произвольной формы: пользователь может изменить произвольные волны на ПК, а затем загрузиться на выход из инструмента.

Технические характеристики:



Параметры частоты Синусоидальная волна диапазон(По желанию) 0 Гц ~ 30 МГц/0 Гц ~ 50 МГц/0 Гц ~ 60 МГц Прямоугольная волна 0 Гц ~ 25 МГц Треугольники волна 0 Гц ~ 10 МГц Пандус Пульсовой волны Произвольной формы TTL/COMS 0 Гц ~ 20 МГц Мин. ширина импульса 20ns (импульсная волна, минимальная ширина всех моделей, может достигать 20ns) Мин. Разрешение 1μHz Точность частоты +/-20 ч./мин Стабильность частоты +/-1 ч./3 часа Параметры формы волны Типы сигналов Синусоидальный, квадратный (настраиваемый Рабочий цикл), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, волнистая Пилообразная пила, КМОП, четыре канала TTL, постоянный ток, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная ступень, обратная ступень, пульс Lorenz, мультитон, шум, ЭКГ, Трапециевидный пульс, пульс Sinc, узкий пульс, гауссовый белый шум, AM, FM и другие 64 набора сигналов, определяемая клиентом Сигналов Длина 8192 точек * 14 бит Частота дискретизации 250MSa/s Вертикальный Разрешение 14 бит Синуса Гармоническое подавление > 50 дбк (<1 МГц);> 45 дбк (1 МГц ~ 20 МГц) Суммарный коэффициент гармонических искажений <0.5% (20 Гц ~ 20 кГц, 0 дБм) Квадратной формы Время подъема/падения ≤ 7ns(VPP<5V) Выброс ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Пилообразный сигнал Линейность > 99% (0,01 Гц ~ 10 кГц) Выход параметры Амплитуда (VPP) Frequency≤ 10 МГц 10 МГц <частота вращения ≤ 20 МГц Частота> 20 МГц 1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp Разрешение 1mV Амплитуда стабильности +/-0.5%/5 часов Амплитудно-это действительно плоский экран +/-2.5%(<10 МГц); +/-5%(>10 МГц) Сигналов Выход Импеданс 50Ω +/-10% (обычная) Защита Все каналы могут работать в течение 60 с при условии короткой зарядки DC офсетная печать Офсетная печать диапазон Frequency≤ 20 МГц: +/-10V; Частоты> 20 МГц: +/-2,5 V Офсетная печать Разрешение 1mV Фазы параметры Фазы диапазон 0 ~ 359,99 ° Фазы Разрешение 0,01 ° TTL Выход TTL уровень амплитуды > 3Vpp Разветвителя > 8 TTL нагрузка Время подъема/падения ≤ 10ns COMS Выход Низкое электро уровня <0,3 V Высокая электрический уровень 1 В ~ 10 в Время подъема/падения ≤ 18ns Частотомер Функция Измерение объектов Частота, период, положительная/отрицательная ширина импульса, рабочий цикл Вход Напряжение диапазон 2Vpp ~ 20Vpp Частотомер Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1S, 10S, 100S) с возможностью регулировки Счетчик Функция Диапазон измерений 0 ~ 4294967295 Муфта режим 2 вида режимов соединения: постоянный ток и переменный ток Подсчитывая режим Ручной Управление Развертки Функция Перевозчик сигнала Синусоидальный, квадратный, пандус, произвольный (кроме постоянного тока) Развертки Тип Линейная развертка или логарифм Развертки направление Вперед, назад и круглый ход Время развертки 0,01 s-999,99 s/шаг Развертки объекты Частота, амплитуда, смещение, рабочий цикл



Диапазон настройки Пусковое и отделочное положение можно задать произвольно Диапазон развертки В соответствии с решением настройка параметров Функция VCO (выход контроля напряжения) Диапазон модуляции сигнала на вход 0 ~ 5В Частотный диапазон сигнала VCO 0-1000 Гц ГУН Управление объекта Частота контроля напряжения (VCF), амплитуда контроля напряжения, смещение контроля напряжения, цикл контроля напряжения ГУН специальный Функция Амплитудный модулятор (AM) или частотный модулятор (FM) внешним аналоговым сигналом Модуляции Функция Модуляции Тип AM, FM, PM, ASK, FSK, PSK Перевозчик сигнала Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны (кроме постоянного тока) AM Источник света Внутренний (CH2) /внешний (VCO в порт) Модуляции сигналов Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны Глубина 0% до 100% Частота модуляции Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц FM Источник света Внутренний (CH2) /внешний (VCO в порт) Модуляции сигналов Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны Частота модуляции Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц PM Источник света Внутренний (CH2) /внешний (VCO в порт) Модуляции сигналов Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны Отклонение фазы От 0 ° до 360 ° Частота модуляции Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц Спросить Источник света Внутренний (CH2), внешний (ASK IN Port), ручной Модуляции сигналов Квадрат с 50% рабочий цикл Ключ частоты 1μHz ~ 10 МГц FSK Источник света Внутренний (CH2), внешний (FSK IN Port), ручной Модуляции сигналов Квадрат с 50% рабочий цикл Ключ частоты 1μHz ~ 10 МГц PSK Источник света Внутренний (CH2), внешний (PSK в порту), ручной Модуляции сигналов Квадрат с 50% рабочий цикл Ключ частоты 1μHz ~ 10 МГц Burst Функция Перевозчик сигнала Синусоидальный, квадратный, пандус, произвольный (кроме постоянного тока) Burst рассчитывать 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие параметры Дисплей Тип 2,4 дюймов TFT Цвет ЖК-дисплей Сохранить и нагрузки Количество 20 Позиция От 01 до 20 (01 для значения по умолчанию) Интерфейс Тип интерфейса USB безобрывный Интерфейс Связь скорость 115200bps Связь протокол Режим Command Line, обеспечивающий каналы связи Technic SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив Питание Тип штекера(По желанию) Вилка стандарта США, штепсельная вилка европейского стандарта, штепсельная вилка британского стандарта, штепсельная вилка австралийского стандарта Мощность Напряжение диапазон AC100V ~ 240V Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размеры 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 614 г/21,68 унций Посылка Размеры 24*21*9,5 см/9,45*8,3 * 3.74in Посылка Вес 995-1058 г/35,08-37,73 унций
Посылка список:
Генератор сигналов DDS 1 шт.
1 * CD-плеер
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * кабель с BNC-зажимом



Доставка:

1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней.
2. Мы осуществляем доставку службой Почта Китая выполняем отгрузку через EMS,DHL,Fedex, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, не стесняйтесь связаться с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственность за задержки, связанные с таможенными, импортными пошлинами, налогами или другими таможенными сборами.

Гарантия:

1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для использования в целях или в соответствии с описанием, мы можем убедиться, что ваши проблемы будут решены.
2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем вам оплату.
3. Для дефектных или дефектных продуктов, пожалуйста, снимите фотографии или видео, мы отправим или вернем деньги после подтверждения.
