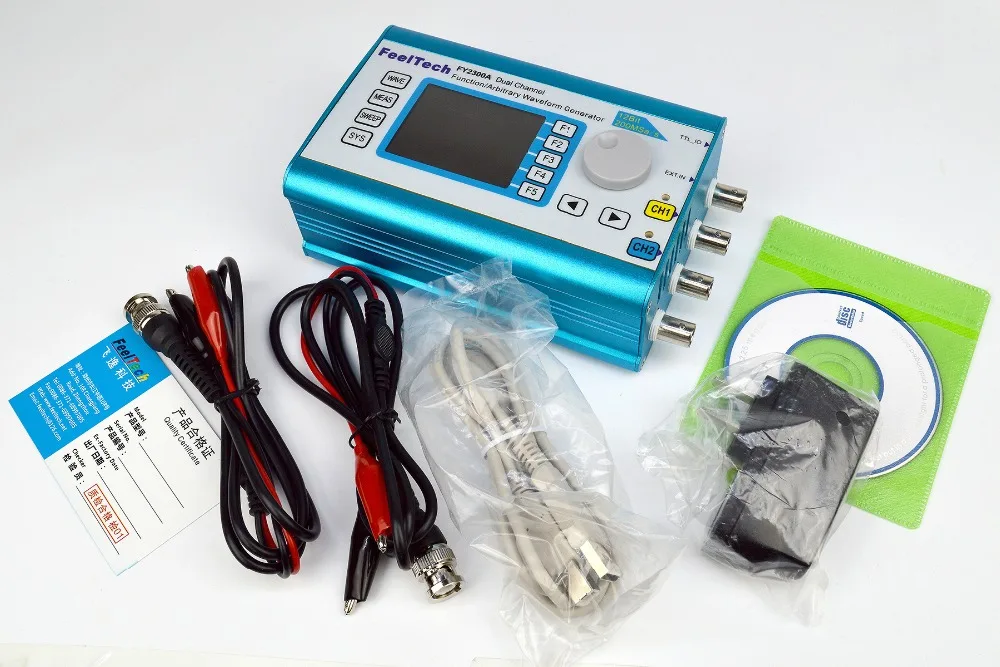

FY2300 12 МГц произвольная форма двухканальный генератор сигналов DDS синусоидальный

Описание

Двухканальная функция серии FY2300/генератор сигналов произвольной формы-это многофункциональный генератор сигналов al, интегрирующий функциональный генератор сигналов, генератор сигналов произвольной формы, Генератор импульсных сигналов, генератор звуковых сигналов, счетчик и счетчик частоты с отличной производительностью. Этот инструмент использует крупномасштабную интегральную схему CMOS и высокоскоростной микропроцессор MCU. Внутренняя цепь использует SPXO в качестве основного стандарта, чтобы гарантировать стабильность сигналов. Технология поверхностного монтажа улучшает помехи и срок службы. Этот инструмент имеет двойные каналы, которые могут выводить 31 предустановленный DDS сигнал, включая синус, квадрат, треугольник (рампа), подъемный пилообразный зуб, осевой зуб, пульс Lorenz, мультитон, шум, кардиограмма, трапециевидный пульс, синк пульс, узкий пульс, Гаусс белый шум, AM, FM, шаг и пользовательский сигнал. Он также может выводить электрический уровень TTL. Оба канала полностью независимы Он имеет дружественный взаимный интерфейс человека-машины. 2,4 дюймов TFT Цвет ЖК-дисплей с 320 × 240 разрешение может отображать все параметры каналов, так и в настоящее время функции всех кнопок. Сочетания клавиш упрощают все сложные операции и экономят время. Пользователи могут быть опытными после нескольких минут практики. Преимущества этого инструмента в генерации сигналов, подметании формы волны, измерении параметров и других областях, делают его идеальным оборудованием для инженеров-электроники, лабораторий, производственной линии, университета, научно-исследовательские учреждения и так далее.

FY2300-12M генератор сигналов

Параметры частоты

Синусоидальная волна

0 ~ 12 МГц

Квадратная волна

0 ~ 6 МГц

Треугольная волна

0 ~ 6 МГц

Пилообразная волна

0 ~ 6 МГц

Импульсная волна

0 ~ 6 МГц

TTL/CMOS волна

0 ~ 6 МГц

Произвольная форма волны

0 ~ 6 МГц

Разрешение

1μгц (0,000001 Гц)

Точность

± 5 × 10-6

Стабильность

± 1 × 10-6/ 3 часа

Сопротивление

50Ω ± 10% (Типичный)

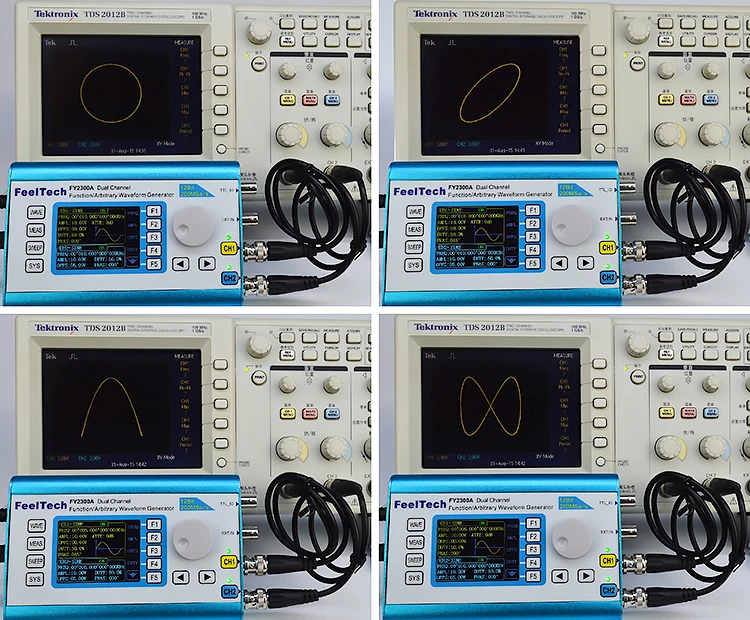

Диапазон фаз

0 ~ 359 °

Разрешение фазы

1 °

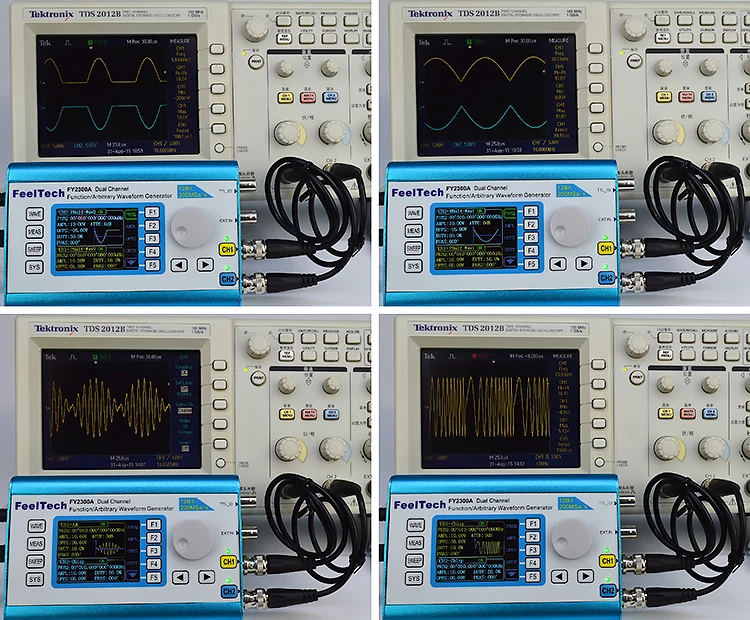

Характеристики формы волны

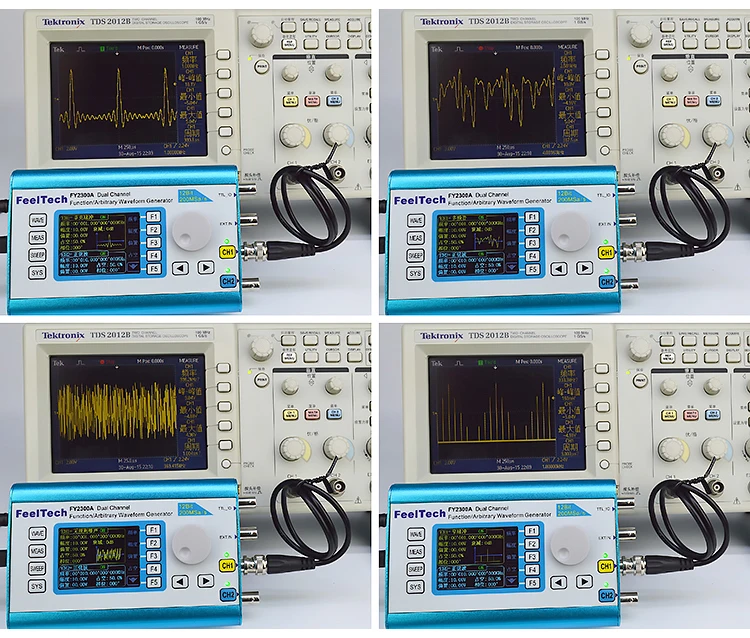

Типы сигналов

Синус, квадрат, треугольник, пилообразный, пульс, пандус, TTL, CMOS, мультитон, шум, кардиограмма, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM, шаг. Произвольная форма волны и т. Д.

Длина волны

2048 точек

Частота дискретизации

200MSa/s

Вертикальное разрешение

12 бит

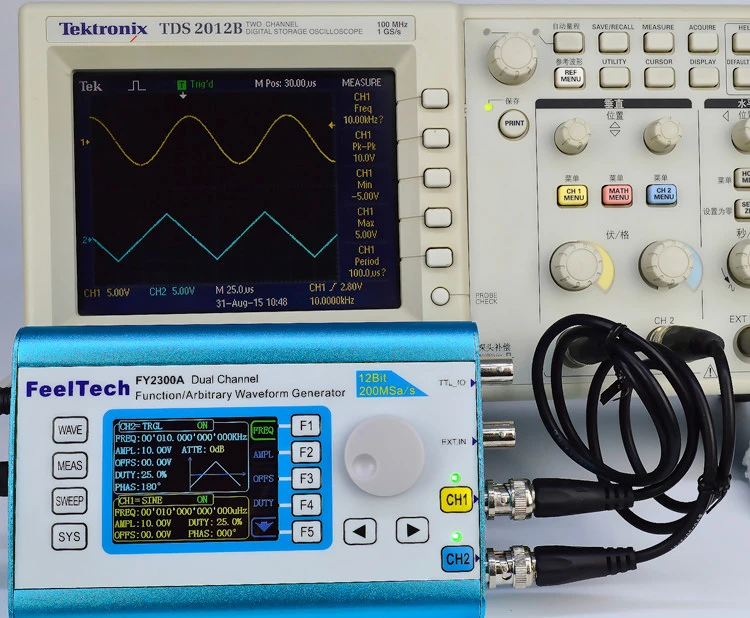

Синусоидальная волна

Гармоническое подавление

≥ 45 дбк (<1 МГц);≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8% (20 Гц ~ 20 кГц, 0dBm)

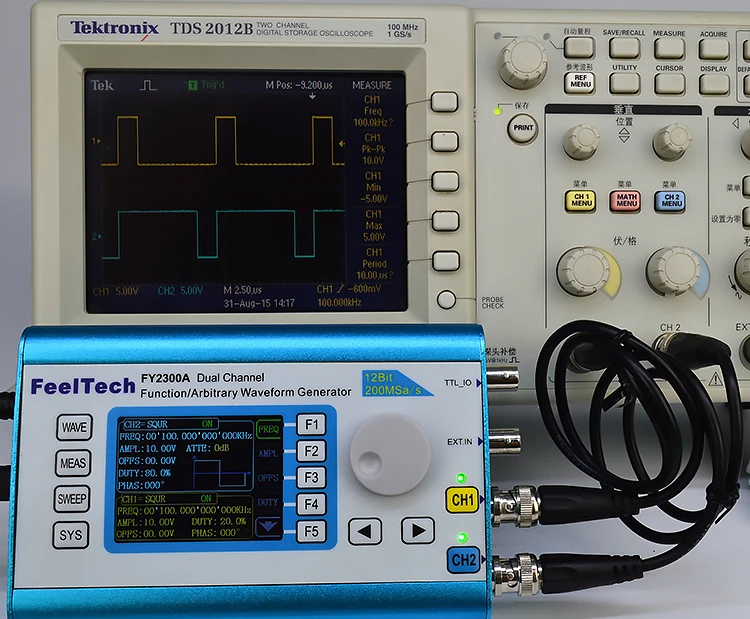

Квадратная волна

Время подъема/падения

≤ 20 нс

Overshoot

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

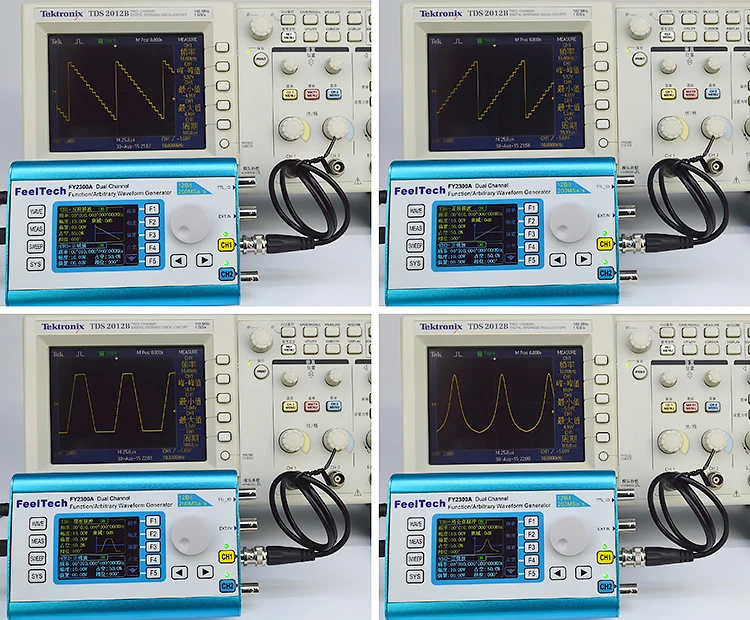

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитуда (50 Ом)

10mVpp ~ 20Vpp(Freq.<= 15 МГц);10mVpp ~ 15Vpp(Freq.>15 МГц)

Разрешение амплитуды

1 мВ (аттенюат 20 дБ)

Амплитудная стабильность

± 0.5%/ 5 часов

Амплитудная плоскостность

± 5%(<10 МГц);± 10%(>10 МГц)

Сигнал на выходе

Сопротивление

50Ω ± 10% (Типичный)

Защита

Все каналы могут работать более 60 секунд, когда нагрузка коротка

Смещение постоянного тока

Диапазон смещения

± 10 В

Офсетное разрешение

0,01 V (0,001 V с амортизацией)

TTL выход

Амплитуда электрического уровня

> 3Vpp

Разветвителя

> 20 TTL

Время подъема/падения

≤ 20 нс

Выход CMOS

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 20 нс

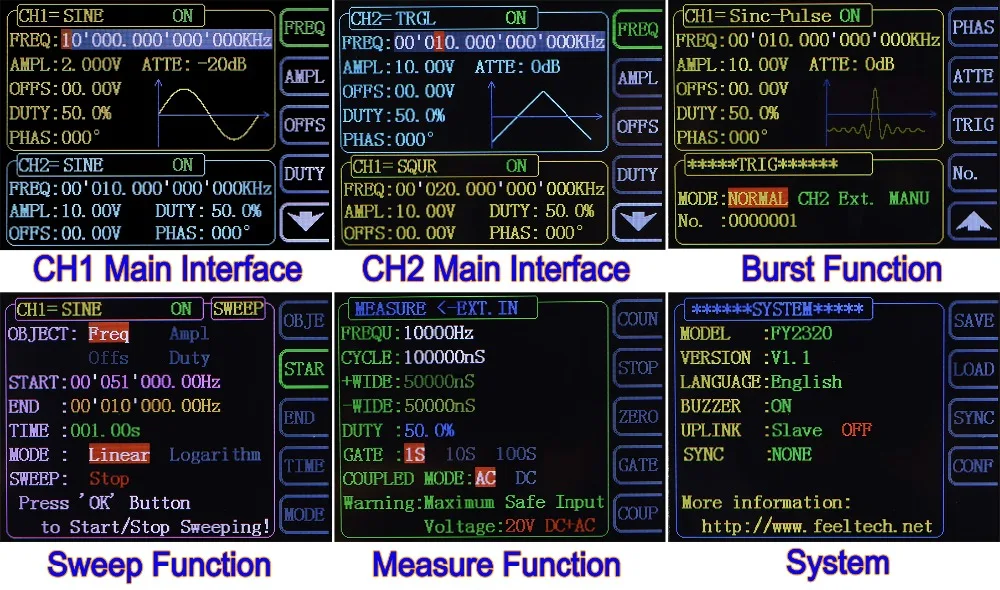

Внешние измерения

Измеритель частоты

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 класса регулируется (1S,10S,100S)

Счетчик

Диапазон

0-4294967295

Режим соединения

DC , AC

Режим подсчета

Руководство по эксплуатации

Диапазон входного напряжения

0.7Vpp ~ 20Vpp

Измерение периода

Разрешение 5nS, Макс. Предел 10S

Измерение ширины импульса

Разрешение 5nS, Макс. Предел 10S

Развертка

Тип развертки

Линейная развертка или: логарифмическая развертка

Развертки объектов

Частота, амплитуда, смещение и рабочий цикл

Время подметания

0,01 S ~ 999,99 S/шаг

Диапазон установки

Пусковое положение и положение отделки могут быть установлены произвольно

Диапазон развертки

Он определяется настройками параметров развертки

Общие характеристики

Тип дисплея

2,4 дюймов TFT Цвет Дисплей

Сохранение и загрузка

Количество

20

Положение

От 01 до 20 (01 для значения по умолчанию)

Интерфейс

Тип

USB к последовательному интерфейсу

Скорость общения

9600bps

Протокол

Режим командной строки, протокол полностью открыт.

Питание

Диапазон напряжения

DC5V ± 0,5 V

Зуммер

Можно включить/выключить, установив

Защита окружающей среды

Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

Размеры

140*95*54,2 мм/5,51*3,74*2,13 дюймов (Д * Ш * В)

Вес

419 г/14,8 унций

---
