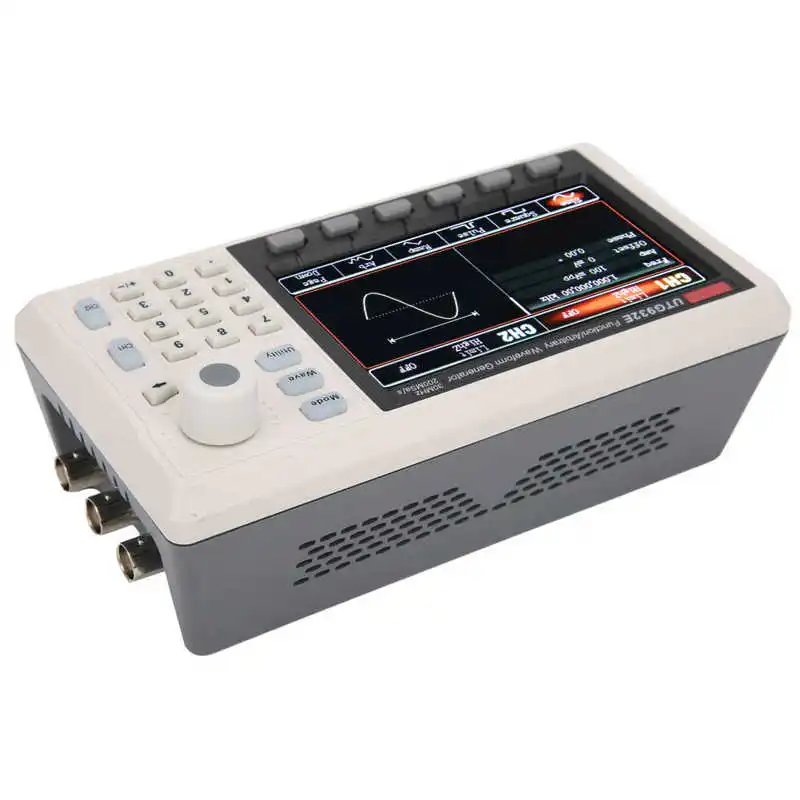

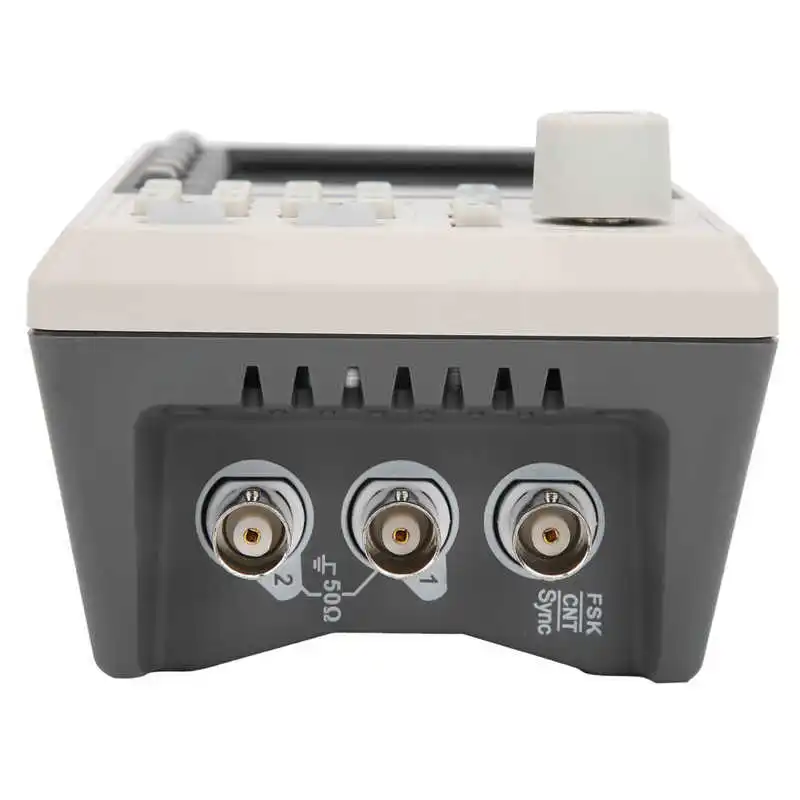

Генератор сигналов UTG932E двухканальный 30 МГц 200 выб/с ЖК-дисплей TFT 4 3 дюйма |

Генератор сигналов UTG932E двухканальный 30 МГц 200 выб/с ЖК-дисплей TFT 4 3 дюйма |

Стиль: европейский стандарт (100-240 В), американский стандарт (100-240 В)

Спецификация:

Тип изделия: функциональный генератор
Материал: АБС-пластик
Тип дисплея: 4,3 дюйма TFT LCD
Разрешение дисплея: 480 по горизонтали x 272 по вертикали
Напряжение продукта: DC5V, 2A
Потребляемая мощность: менее 10 Вт
Диапазон рабочих температур: 10 ℃ - + 40 ℃, нерабочий диапазон температур: -20 ℃ - + 60 ℃
Метод охлаждения: Естественное охлаждение
Диапазон влажности:
Ниже + 35 ℃: ≤ 90% относительной влажности
+ 35 ℃ ~ + 40 ℃: ≤ 60% относительная влажность
Высота: ниже 2000 метров для эксплуатации, ниже 15000 метров для неэксплуатации
Размер изделия: прибл. 172x68x90 мм/6.8x2.7x3.5in

Технический индекс

Название функции

Производительность работы

Проход

2 канала

Высокая частота

30 МГц

Частота дискретизации

200MSa/s

Волны

Синусоидальные волны, квадратные волны, пандусы, импульсные волны, шум, постоянный ток, произвольная форма волны

Режим работы

Выходной стробоскоп, непрерывная, модуляция, частотная развертка

Тип модуляции

AM, FM, PM, FSK, Line, Log

Синусоидальные волны

Частотный диапазон

1μHz-30MHz

Разрешение

1μHz

Точность

± 50ppm в течение 90 дней, ± 100ppm в течение 1 года (18 °C до 28 °C)

Гармоническое искажение (типичное значение)

Условия тестирования: выходная мощность 0dBm

DC-5MHz -60dBc

5 МГц-30 МГц-50dBc

30 МГц-60 МГц-40dBc

Общее гармоническое искажение (типичное значение)

<0.2% (DC-20kHz, 1Vpp)

Ложный сигнал (не гармоническое, типичное значение)

Условия тестирования: выходная мощность 0dBm

DC-10MHz,<-70dBc

> 10 МГц <-70dBc + 6 дБ/октава

Фазовый шум (типичное значение)

10 МГц: ≤-125dBc/Гц (стандартное значение, 0dBm, 10 кГц смещение)

Квадратные волны

Частотный диапазон

1uHz-15MHz

Разрешение

1 Гц

Время подъема/падения

<50ns (типичное значение, 1 кГц, 1Vpp)

Перезагрузка (типичное значение)

<2%

Симметричный (до 50% рабочего цикла)

1ns + 100ppm периода

Встряхивание (типичное значение)

Типичное значение (1 МГц, 1Vpp, 50Ω)

≤ 5 МГц: 2ppm + 200ps

> 5 МГц: 200ps

Наклон

Частотный диапазон

1uHz-400kHz

Разрешение

1 Гц

Нелинейность

3% ± 2МВ (стандартное значение, 1 кГц, 1Vpp, симметричный 50%)

Симметричный

От 0.0% до 100.0%

Импульсные волны

Частотный диапазон

1μHz-15MHz

Разрешение

1 Гц

Ширина импульса

≥ 22 нс

Переменная кромка

15ns-8s

Перезагрузка (типичное значение)

<2% (типичное значение 1Vpp)

Встряхивание

150ps

Гауссийский шум

Полоса пропускания

Полоса пропускания 30 МГц (-3 дБ) (типичное значение)

Смещение постоянного тока

Диапазон (Пиковый AC + DC)

± 5 вольт постоянного тока (50Ω)

± 10 В (высокая устойчивость)

Точность смещения

± 3% от значения смещения, ± 1.5% от значения настройки амплитуды ± 2МВ

Произвольные характеристики формы волны

Частотный диапазон

1μHz-10MHz

Разрешение

1 Гц

Длина волн

4 КПТС

Вертикальное разрешение

14 бит (включая соответствие)

Частота дискретизации

200MSa/s

Минимальный рост/время осени

<20ns типичное значение

Встряхивание

5ns ± 150ps

Нелетучее хранилище

24 формы волны

Характеристики выхода

Амплитудный диапазон

≤ 10 МГц: 1mVpp-10Vpp; (50Ω)

≤ 60 МГц: 1mVpp-5Vpp; (50Ω)

Точность (синусоидальные волны 1 кГц)

±(3% от установочного значения + 2mVpp)

Амплитудная плоскостность (относительно синусоидальных волн 1 кГц, 1Vpp/50Ω)

Состояние теста: типичное значение (синусоидальные волны, 2.0Vpp)

≤ 100 кГц: ± 0,1 дБ

≤ 20 МГц: ± 0,2 дБ

≤ 30 МГц: ± 0,4 дБ

≤ 40 МГц: ± 0,5 дБ

≤ 60 МГц: ± 0,8дб

Выход волн

Сопротивление

50Ω типичный

Изоляция

Максимум 42Vpk к земле

Защита

Защита канала

Модуляция AM

Перевозчик

Синус, квадратные волны, наклонные волны, произвольные волны

Волны модуляции

Синус, квадратные волны, пандусы, шум, произвольные волны

Частота модуляции

2 МГц-200 кГц

Глубина модуляции

0%-120%

Модуляция FM

Перевозчик

Синус, квадратные волны, наклонные волны, произвольные волны

Волны модуляции

Синус, квадратные волны, пандусы, шум, произвольные волны

Частота модуляции

1uhz-200кгц

Отклонение частоты

DC-15MHZ

Модуляция Pm

Перевозчик

Синус, квадратные волны, наклонные волны, произвольные волны

Волны модуляции

Синус, квадратные волны, пандусы, шум, произвольные волны

Частота модуляции

2 МГц-200 кГц

Отклонение

0 °-360 °

Модуляция FSK

Перевозчик

Синус, квадратные волны, наклонные волны, произвольные волны

Источник

Внутренний/внешний

Волны модуляции

Квадратные волны с 50% циклом работы

Ставка

2 МГц-100 кГц

Развертка

Перевозчик

Синус, квадратные волны, наклонные волны, произвольные волны

Типы

Линейный, логарифмический

Время подметания

1 мс-500 с ± 0.1%

Сигнал синхронизации

Выходной уровень

Совместимость с TTL

Выходная частота

1μHz-2MHz

Выходное сопротивление

50 Ом, типичное значение

Метод соединения

Постоянный ток

Триггер вход

Входной уровень

Совместимость с TTL

Входное сопротивление

> 10 кОм, соединение постоянного тока

Измеритель частоты

Входной уровень

Совместимость с TTL

Диапазон входных частот

100 МГц-100 МГц

Точность

± 51ppm

Разрешение частоты

7 бит

Метод соединения

Постоянный ток

Как использовать:
1. Дисплей
4.3in цветной экран с высоким разрешением TFT, четко различает состояние выхода, функциональные меню и другую важную информацию о канале 1 и канале 2, И удобный интерфейс системы облегчает взаимодействие между человеком и компьютером и повышает эффективность работы.
2. Функциональные кнопки
Функциональными кнопками являются режим, волны, утилита, через эти кнопки для настройки модуляции, выбор основных волн и вспомогательные настройки функций и т. д.
3. Многофункциональная ручка/кнопка
Поверните многофункциональную ручку, чтобы изменить номер (поверните по часовой стрелке, чтобы увеличить число) или используйте его в качестве Клавиши направления, нажмите многофункциональную ручку, чтобы выбрать функции или определить заданные параметры
4. Клавиши направления
При использовании многофункциональной ручки и клавиш направления для установки параметров, она используется для переключения цифры номера или очистки предыдущей цифры входного или перемещения (влево или вправо) положения курсора
5.CH1/2 управления выходной ключ
Быстро переключите текущий канал, отображаемый на экране (информационный знак CH1 выделен как текущий канал, в этот раз список параметров отображает информацию о канале 1, так что параметры формы сигнала канала 1 можно установить). Если Канал один-это текущий канал (CH1 информационный знак выделен), вы можете быстро включить/выключить канал один выход нажатием кнопки CH1, или вы можете нажать кнопку утилиты, чтобы всплыть этикетку, а затем нажать на канал один, установив мягкую клавишу для установки. Когда выход канала включен, подсветка включена, и режим выходной функции (сигнал "или" модуляция "или" линейный "или" логарифмический ") будет отображаться на информационном ярлыке, и выходной терминал будет выводить сигнал. Когда он выключен, кнопка CH1 или кнопка CH2, подсветка выключена, и информационный знак будет отображать «Выкл» одновременно, И выходной терминал будет выключен одновременно.
6. Цифровая клавиатура
Клавиши с цифрами 0-9, Десятичная точка ".", клавиша знака "+/-" для ввода необходимых параметров. Левая клавиша направления задних пространств и очищает предыдущую цифру входного тока
7. Меню операции мягкие клавиши
Выберите или просмотрите содержимое ярлыка (расположенного в нижней части функционального интерфейса), соответствующего ярлыку мягкого ключа, И Установите параметры с помощью цифровой клавиатуры или многофункциональной ручки или клавиш направления.

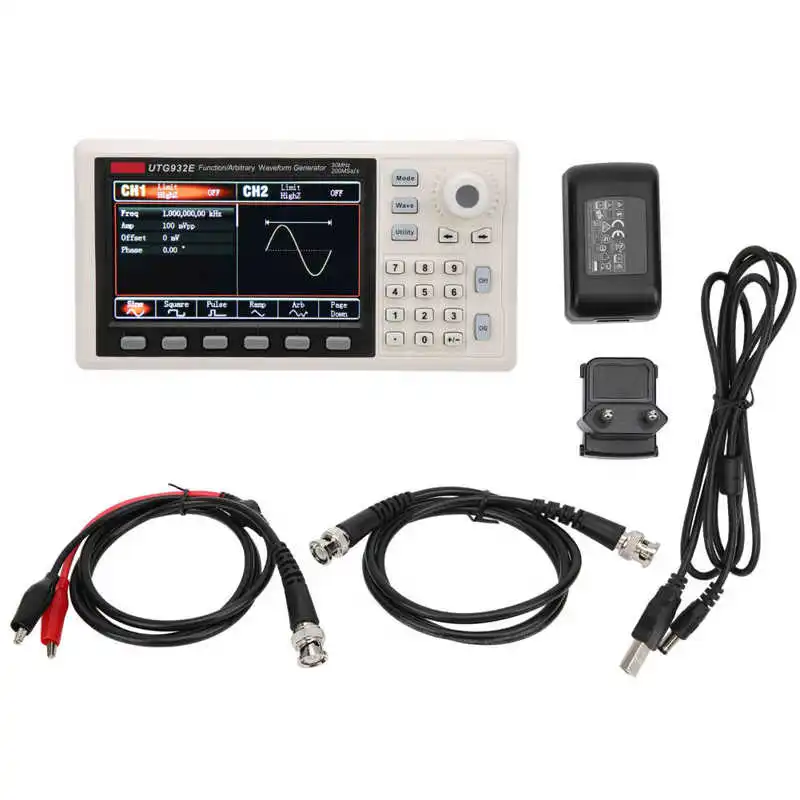

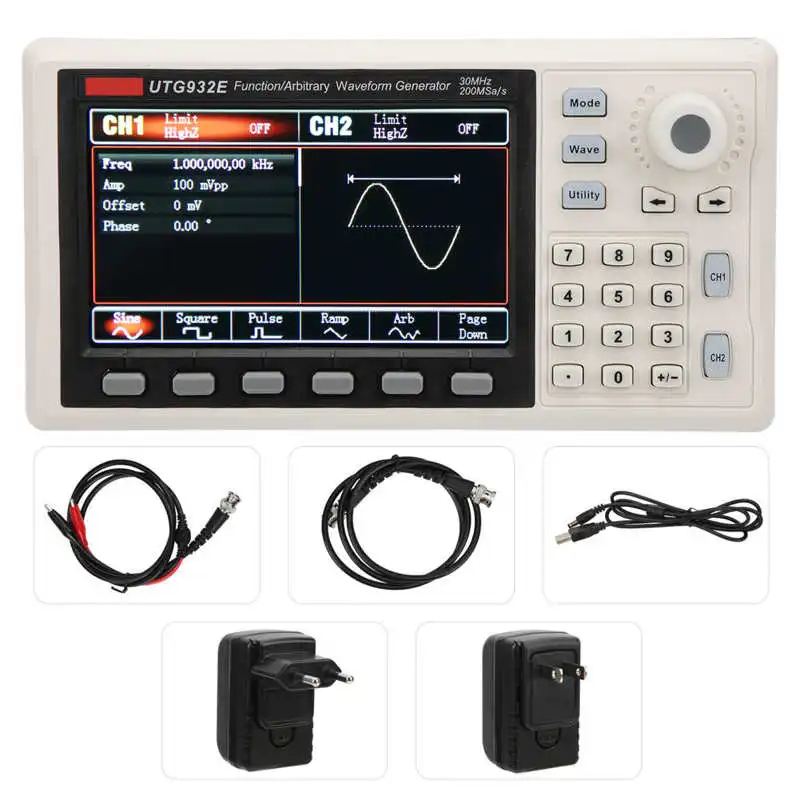

Посылка:

1 x функциональный генератор

1 х адаптер

1 x конвертер

1 x линия электропередачи

1 x зажим для тестирования

1 х 2-способ устройства

1 х Руководство

1 руководство по эксплуатации
