Датчик направления ветра и скорости с тремя чашками/датчик anemorumbometer (RS485/232 4-20 мА/0-5

Датчик направления ветра и скорости с тремя чашками/датчик anemorumbometer (RS485/232 4-20 мА/0-5

Тип 1: стандартная конфигурация5 ВНаправление ветра speedpulse0-5 В

Тип 2:DC5V, 485 протокол Modbus

Тип 3:Протокол DC12, 485 Modbus

Тип 4:Протокол DC24V, 485 Modbus

Тип 5:DC5V, 485 протокол ascii

Тип 6:Протокол ascii DC12V, 485

Тип 7:DC24V, 485 протокол ascii

Тип 8:DC5V, 0-2,5 v сигнал напряжения

Тип 9:DC12V, 0-2,5 в сигнал напряжения

Тип 10:DC24V, 0-2,5 v сигнал напряжения

Тип 11:DC12V, 1-5 в сигнал напряжения

Тип 12:DC24V, 1-5 в сигнал напряжения

Тип 13:DC12V, 4-20ma текущий сигнал

Тип 14:DC24V, 4-20ma текущий сигнал

Тип 15:DC5V, 0-5v сигнал напряжения

Тип 16:DC12V, 0-5 в сигнал напряжения

Тип 17:DC24V, 0-5 в сигнал напряжения

Тип 18:DC5V, 232 протокол Modbus

Тип 19:Протокол Modbus DC12V, 232

Тип 20:Протокол DC24V, 232 Modbus

Тип 21:DC5V, 232 протокол ascii

Тип 22:Протокол ascii DC12V, 232

Тип 23:DC24V,232 протокол ascii

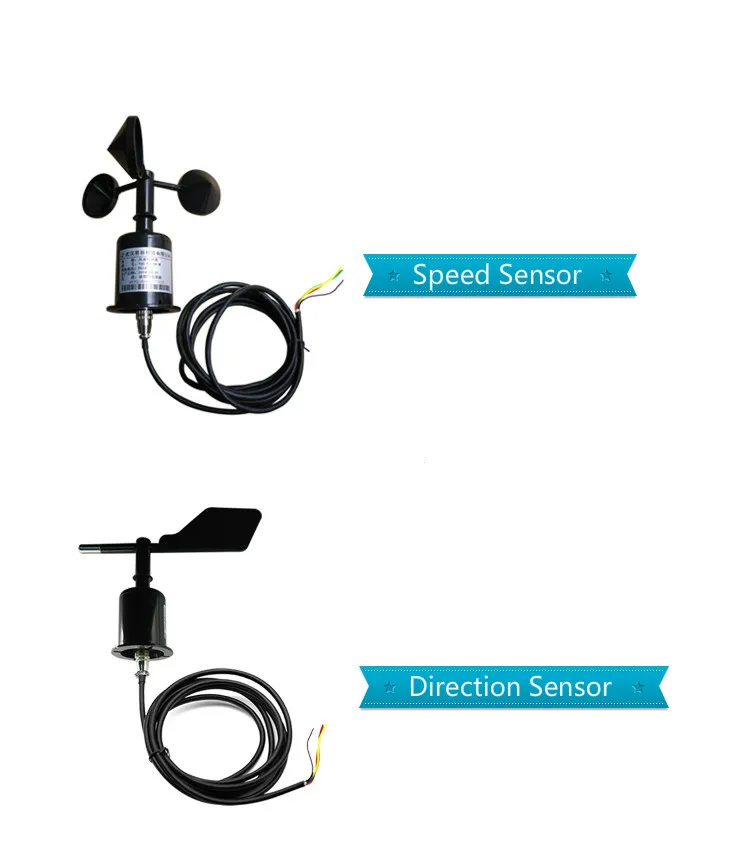

YGC-FS датчик скорости ветра принимает традиционную трехветровую структуру чашки, и воздушная чашка принимает импортированный материал ABS, с высокой интенсивностью и небольшой скоростью запуска ветра. Блок обработки точного сигнала может выводить различные сигналы в соответствии с требованиями пользователя. Этот продукт имеет преимущества большого диапазона, хорошей линейности, удобного наблюдения, стабильности и надежности.

YGC-FX датчик ветра является профессиональным инструментом погоды, используемым для измерения горизонтального направления ветра. Его внутреннее использование прецизионного датчика угла и низкой инерции ABS лопасти ответ на направление ветра, динамические характеристики. Когда направление ветра изменяется, хвостовый ротор приводит в действие сердечник вала потенциометра, чтобы вращаться через Полюс вала, тем самым производя выход сигнала изменяющегося сопротивления на активном конце потенциометра.

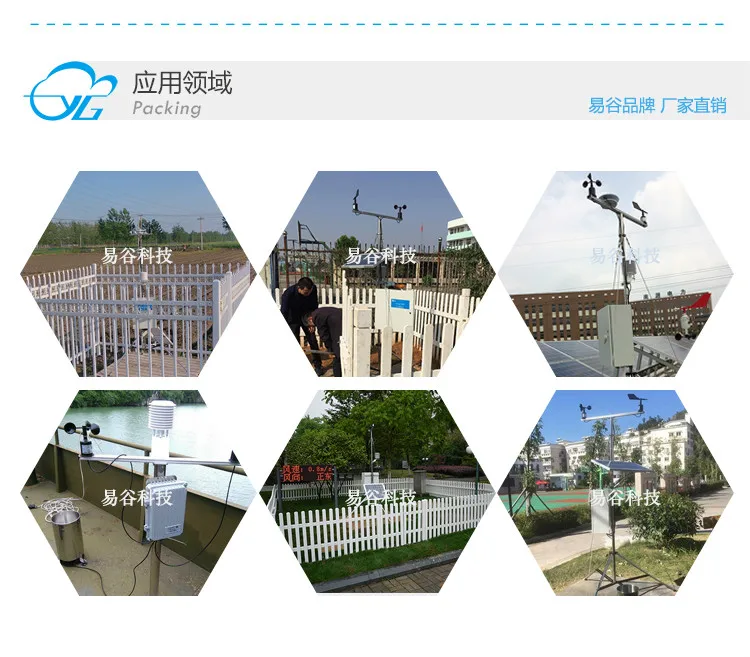

Применение:Широко используется в области метеорологии, океана, окружающей среды, аэропорта, порта, лаборатории, промышленности, сельского хозяйства и транспорта.

Технические параметры:

Датчик скорости ветра:

Материал: АБС-пластик

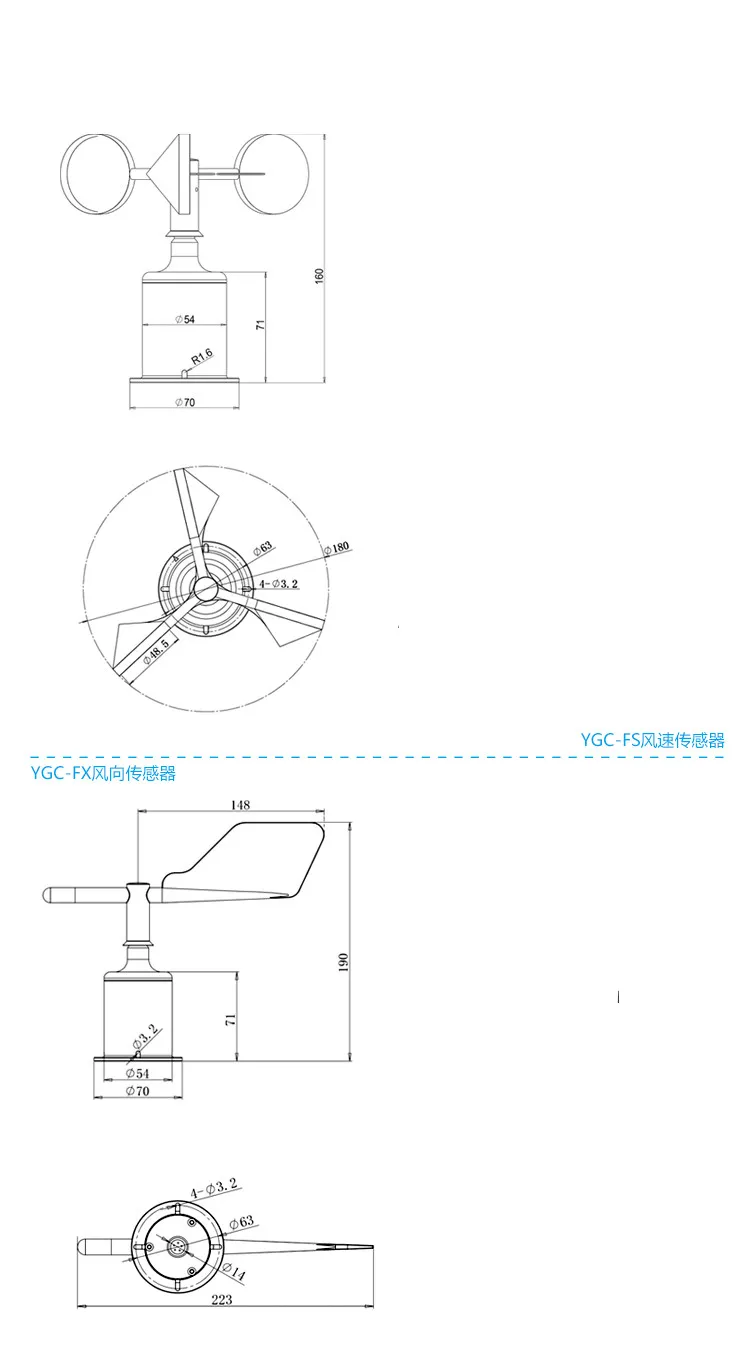

Размер: 180*180*160 мм

Вес: нетто 160 г

Цвет: черный

Диаметр чашки ветра: 48

Диаметр качания: 180

Диаметр шпинделя: 4

Материал шпинделя SUS304

Структура шпинделя: двойной вращающийся подшипник боли

Подшипник передачи данных: Воздушная вилка из нескольких волокон

Способ установки: радиальная поверхность или вал крепятся к лицевой поверхности цилиндра

Диапазон измерения: 0-70 м/с

Точность измерения: +/-(0,3 + 0,03 V)M/S (V: скорость ветра)

Звезда для измерения скорости ветра по уровню поверхности:<≤ 0,3 м/с

Входное напряжение:5 В, 12 В, 24 В pДиапазон поставок ower

Выходной сигнал: Стандартная конфигурация: блок питания 5 В, импульсный сигнал 5 В

Рабочая среда: от-20 ℃ до 60 °C, влажность: RH 100% RH

Датчик направления ветра:

Материал: АБС-пластик + нержавеющая сталь

Размер: 230*19070 мм

Вес: нетто 220 г

Цвет: черный

Площадь ветрового листа: 4800 мм

2S Диаметр крыла. 296

Диаметр шпинделя: 4

Материал шпинделя: SUS304

Структура шпинделя: двойной вращающийся подшипник

Подшипник передачи данных: Воздушная вилка из нескольких волокон

Способ установки: радиальная поверхность или вал крепятся к лицевой поверхности цилиндра

Диапазон измерения: 0-360 °

Точность измерения: + 1%

Звездная скорость ветра 0,3 0,3 м/с Входное напряжение: 5 В, 12 В, 24 В источник питания

Диапазон Выходной сигнал: Стандартная конфигурация: блок питания 5 В, импульсный сигнал 5 В

Рабочая среда: от-20 ℃ до 60 ℃

Влажность <100% RH

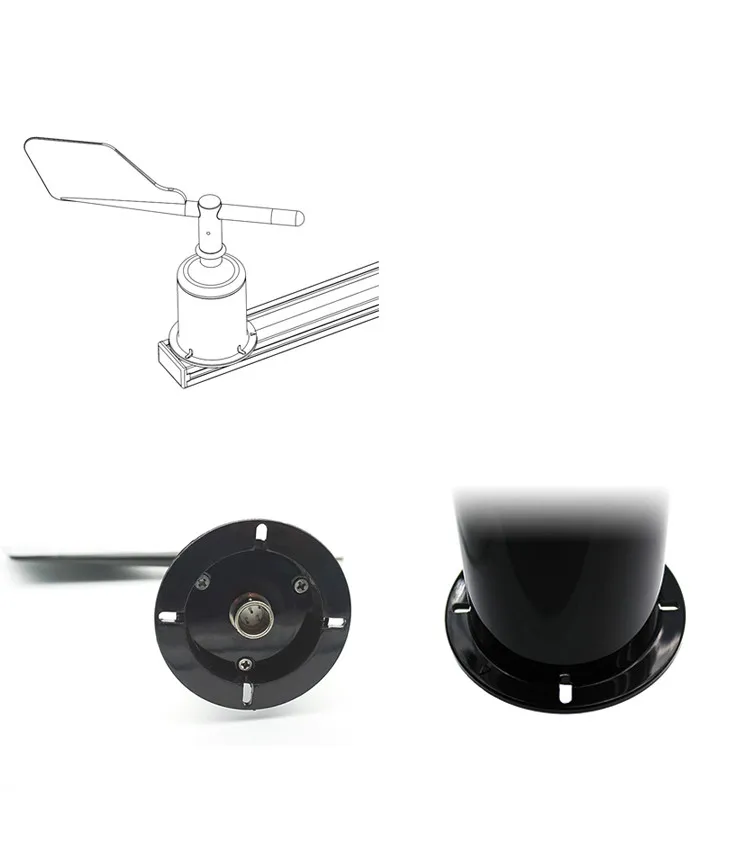

Инструкции по установке:

1. Убедитесь, что Монтажный кронштейн параллельно земле

2. Используйте соответствующие винты и гайки через монтажные отверстия на датчике, как показано на рисунке. Закрепите датчик на монтажном кронштейне;

3. Корпус датчика направления ветра имеет треугольный знак южного направления, который должен быть направлен на южную сторону во время установки (он может быть расположен распределенным компасом);

4. Подключите навигационный соединитель к навигационной розетке датчика через заданное отверстие маршрута M23;

5. Пожалуйста, избегайте удаления датчика во время установки.

YGC-FS датчик скорости ветра Основные характеристики:

Хорошие динамические характеристики, хорошая линейность, высокая точность, высокая чувствительность

Сильное сопротивление ветра

Широкий диапазон измерений

Хорошая совместимость

Длительный срок службы

Защита от помех и других отличных характеристик

YGC-FX датчик направления ветра

1. Соответствие спецификациям Всемирной метеорологической организации ВМО (Руководство цимо)

2. Высокая чувствительность: скорость запуска ветра s0.5m/s

3. 0-360 градусов дисплей, без мертвого угла.

4, подходит для всех видов суровых условий, сильная ветростойкость.

'
