Водонепроницаемый дверной контроллер доступа с RFID-картой IP68 Wi-Fi и 26 выходным

Водонепроницаемый дверной контроллер доступа с RFID-картой IP68 Wi-Fi и 26 выходным

I. Ключевые особенности

Металлическая конструкция, антивандальный, ip68водонепроницаемый

Цифровая клавиатура с подсветкой

Все в одном, WG26 выход/вход

Емкость пользователя: карта пользователя 2000 карт, пароль пользователя 2000

Три способа открыть дверь, карту, пароль, карту + пароль

Кнопка дверного звонка и интерфейс: кнопки и схема изоляции,

Подключение к любому внешнему звонку

Размер: 118L * 78W * 25H мм

II. Спецификация

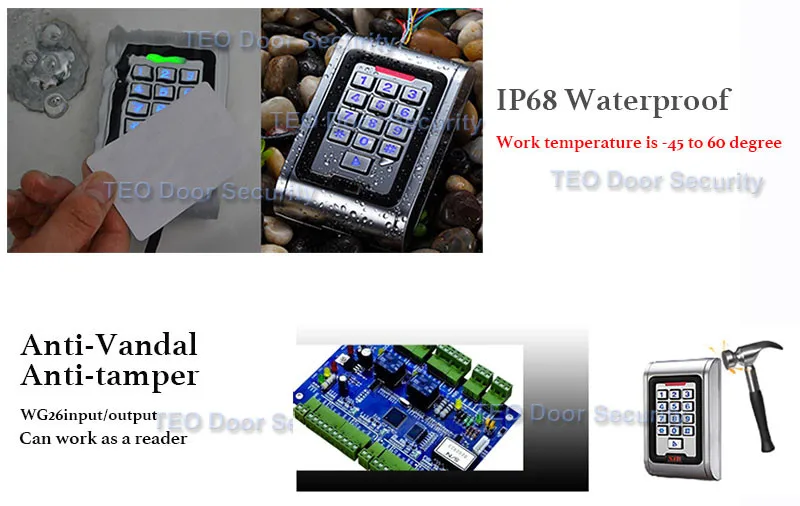

Водонепроницаемый, соответствует IP68

Прочный гальванический антивандальный чехол из цинкового сплава

Полное Программирование с клавиатуры

2000 использует, поддерживает карты, PIN, карты + PIN

Может использоваться как автономная клавиатура

Клавиши подсветки

Wiegand 26 вход для подключения к внешнему ридеру

Выход Wiegand 26 для подключения к контроллеру

Регулируемое время выхода двери, время тревоги, время открытия двери

Очень низкое энергопотребление (30 мА)

Быстрая рабочая скорость, <20 мс с 2000 пользователей

Защита от короткого замыкания

Легко устанавливается и программируется

Встроенный светильник-зависимый резистор (LDR) для защиты от вскрытия

Встроенный зуммер

Красный, желтый и зеленый светодиоды отображают рабочее состояние

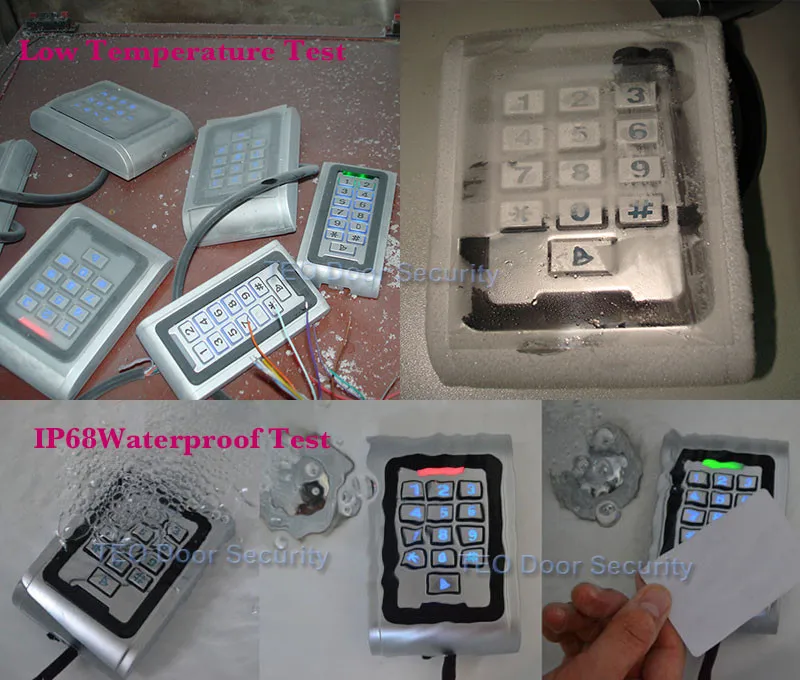

Может работать при низкой температуре: от-45 до 60 градусов

III. Технические параметры

Рабочее напряжение

DC12V и DC24V

Емкость пользователя

2000 пользователей

Расстояние чтения карты

3-6 см

Активный ток

<60 мА

Ток холостого хода

25 ± 5 мА

Блокировка выходной нагрузки

Макс 3 А

Аварийная выходная нагрузка

Макс 20А

Рабочая температура

-45Для60 градусов

Рабочая влажность

10%- 90% относительной влажности

Водонепроницаемый

Соответствует IP68

Регулируемое время дверного реле

0 -99 секунд

Регулируемое время будильника

0- 3 минуты

Интерфейс wiegand

Wiegand 26

Проводные соединения

Электрический замок, кнопка выхода, внешняя сигнализация, внешний считыватель

Пожалуйста, обратите внимание: заводской по умолчанию 125 кГц RFID карты, если вам нужно Mifare, пожалуйста, свяжитесь.

IV. Детали станка

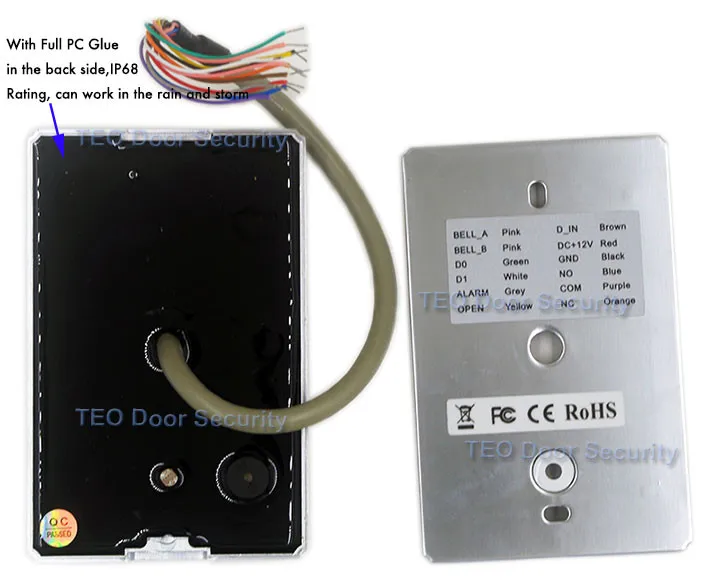

V. Проводка

Цвет

Функция

Описание

Розовый

BELL_A

Кнопка дверного звонка один конец

Бледно-голубой

BELL_B

Кнопка дверного звонка на другой конец

Зеленый

D0

WG выход D0

Белый

D1

WG выход D1

Серый

Сигнализация

Отрицательный сигнал тревоги (положительный сигнал подключен 12 В +)

Желтый

Открытый

Кнопка выхода один конец (другой конец подключен GND)

Коричневый

D_IN

Магнитный переключатель один конец (другой конец подключен GND)

Красный

12 В +

12V + DC Регулируемый вход питания

Черный

GND

12V - DC регулируемый вход питания

Синий

Нет

Реле обычно на конце (подключение положительного электрического замка "-")

Фиолетовый

COM

Реле общего конца, подключение GND

Оранжевый

NC

Реле закрытого конца (подключение отрицательного электрического замка "-")

VI. Сигнализация против взлома

Устройство использует LDR (зависящий от светильник резистор) в качестве анти-вскрытия сигнализации.

Если клавиатура удалена из крышки, то будет работать сигнализация.

VII. Сброс на заводе по умолчанию

A. Отключите питание от устройства
B. Нажмите и удерживайте клавишу # при включении блока
C. На слуху два "ди" релиз # key, система теперь снова заводская установка

Название

Количество

Примечания

Клавиатура

1

Ip68водонепроницаемый, с полным клеем ПК на задней стороне

Руководство пользователя

1

Английский

Отвертка

1

Φ20 мм × 60 мм, специально для клавиатуры

Резиновая вилка

2

Φ6 мм × 30 мм, используется для фиксации

Само самонарезающие шурупы

2

Φ4мм × 28 мм, используется для фиксации

Винты со звездами

1

Φ3 мм × 6 мм, используется для фиксации
