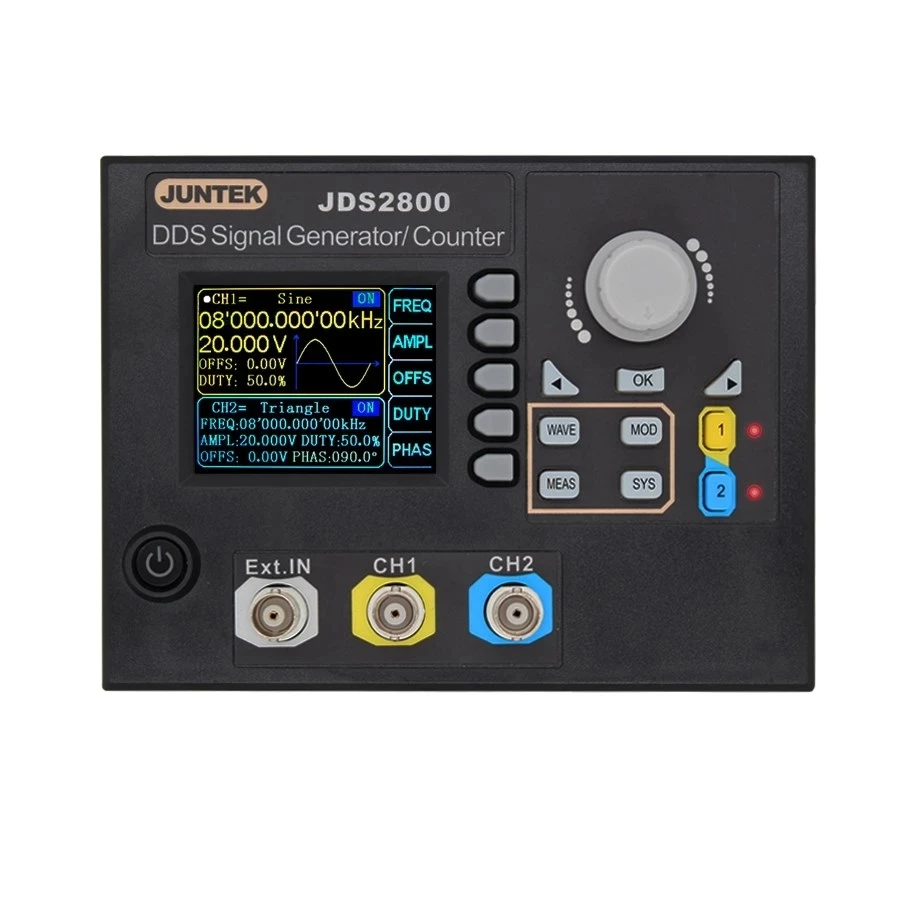

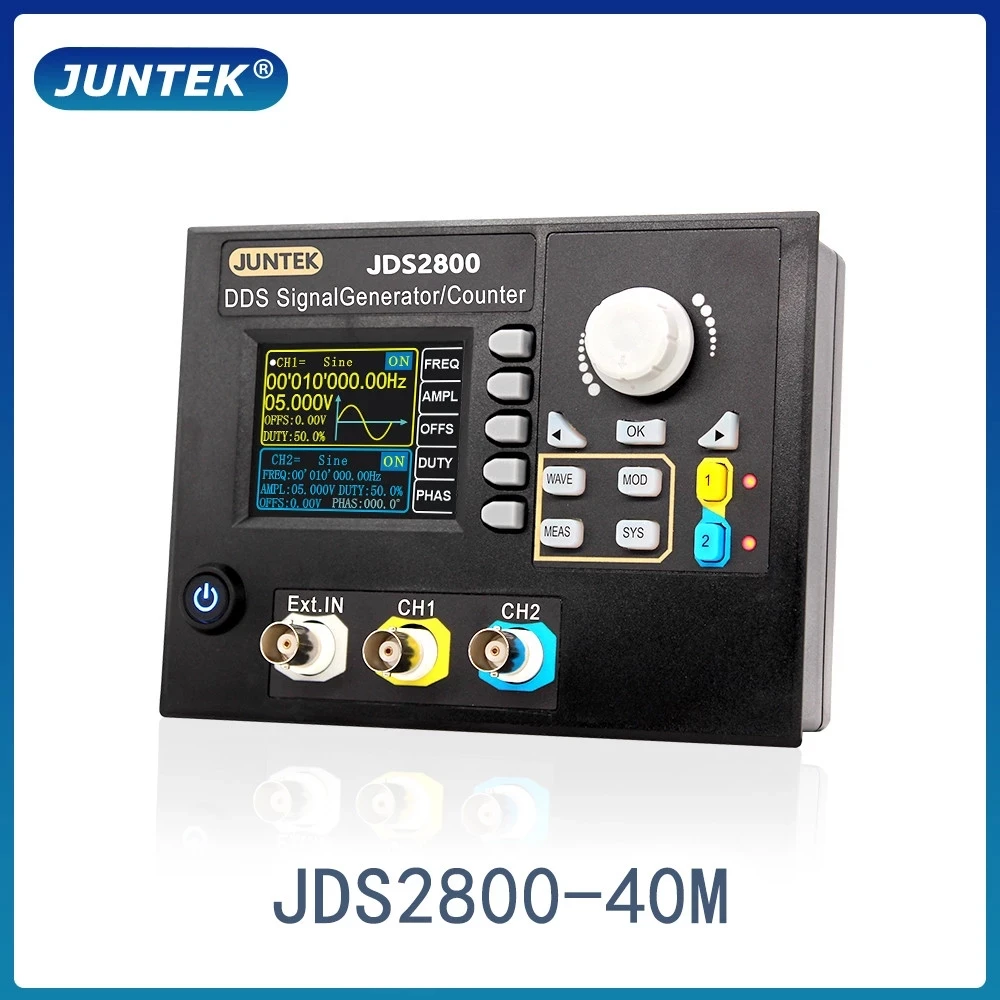

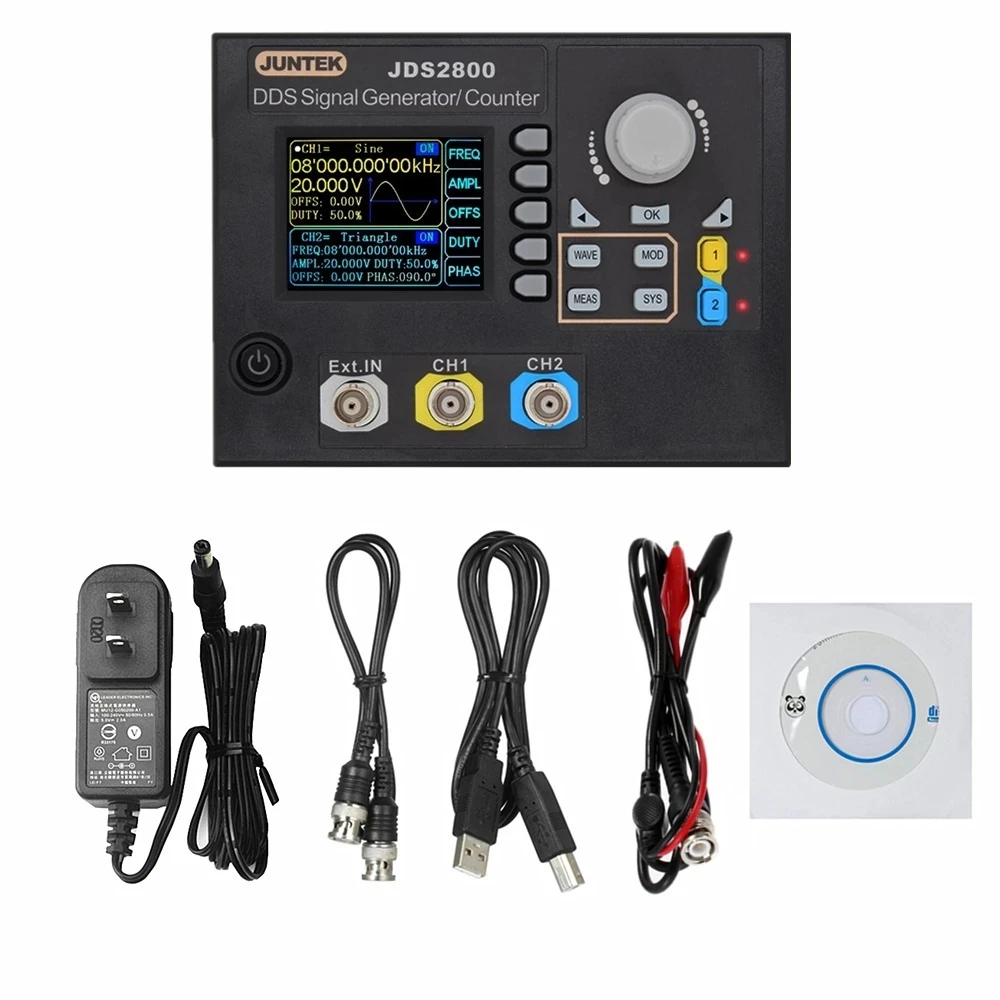

JDS2800 15/40/60MHz мозаичный панельный тип генератора сигналов DDS двухканальный

JDS2800 15/40/60MHz мозаичный панельный тип генератора сигналов DDS двухканальный

JDS2800 15/40/60 МГц мозаика деревянная панель типа генератор функционального сигнала DDS двухканальный сигнал источник

Особенности:

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;

►Может воспроизводить узоры пользовательской формы волны;

►Использование мягких силиконовых клавиш, высокая чувствительность и удобство в эксплуатации;

►Полностью независимый выход с двумя каналами, может работать одновременно

• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;

►Высокое разрешение амплитуды, минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp;

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%;

►Функции измерения, может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл, частотный диапазон 1 Гц ~ 100 МГц;

►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В;

• Функция хранения, может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;

►Функция связи, ПК может использоваться для управления прибором;

►С защитой от короткого замыкания на выходе, все выходы сигнала могут работать 60 с в условиях короткого замыкания нагрузки;

► Модели, которые продаются на эта ссылка не JDS2800-60M.The Максимальная синусоида Частота 60 МГц, а максимальная прямоугольную волну составляет 25 МГц, 266MSa/s частота дискретизации и 14 бит в вертикальном направлении

►Эквивалентная производительность-фаза разницы 360 ° постоянно регулируется. Эквивалентная производительность, два канала могут одновременно выводить одинаковые или различные функциональные сигналы или сигналы произвольной формы, все параметры могут регулироваться независимо, а разница в фазе между двумя каналами постоянно регулируется от 0-359,9 °.

►Функции триггера-четыре режима триггера. Вы можете использовать синусоидальную волну, квадратную волну, волну зуба пилы или произвольную волну для создания импульсного поезда. Количество импульсных периодов постоянно регулируется от 0 до 1048575.

►Ширина импульса-точно регулируется. С независимым операционным интерфейсом, функция четкая; С независимым переключателем управления, удобно управлять. Диапазон регулировки: 25ns-4000s; По часовой стрелке офсетная печать с плавной регулировкой между 0% -120%; Амплитуда импа Ульс может непрерывно отрегулировать в диапазоне 0-10V, и с точностью до 0,01 V.

►Произвольная Форма волны может быть нарисована. Предоставляем бесплатное компьютерное программное обеспечение и протокол связи, используйте программное обеспечение хоста для рисования произвольных волновых форм; Используйте протокол связи для вторичного программирования разработки; все функции инструмента могут управляться с помощью программного обеспечения хост-компьютера.
